INTEGRAL POWER
FR

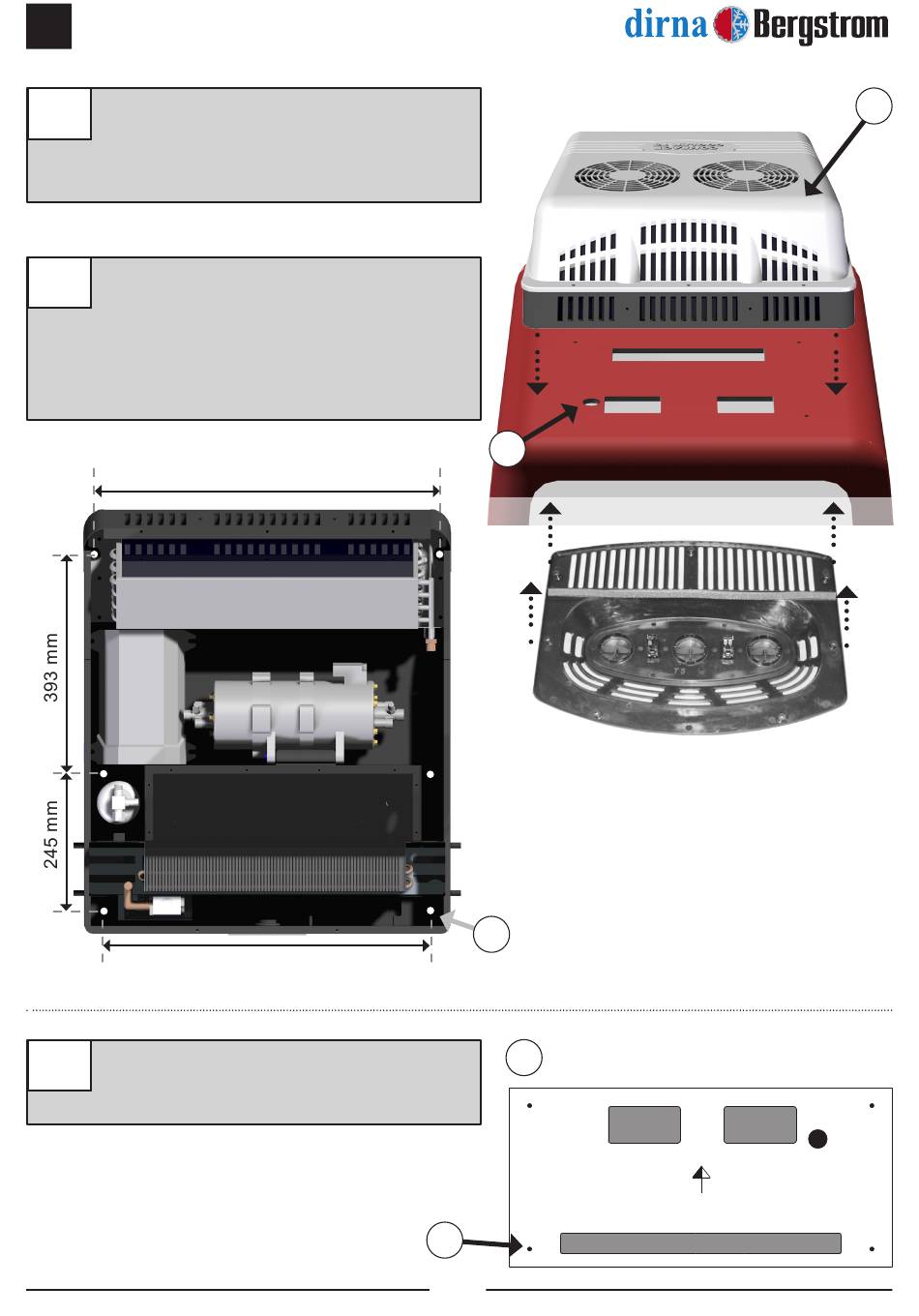

Situer l'équipement Integral Power sur le
1
plafond. La position finale doit correspondre
à la partie frontale fournie. Il doit être placé
sur une surface plate.
Une fois que la position est définie, retirer
2
la carcasse et marquer (6) trous (Y) et faire
ensuite coïncider les (4) trous du patron avec
les (4) trous arrières du plafond (figure 3).
Tenir compte de la flèche qui indique le
sens de la course.
Marquer les coupes et les trous et les
3
réaliser (protéger les bords coupés avec de
l'antioxydant).
620 mm
585 mm
T
Y
3
Ø 7 (4)
SENS DE LA COURSE
Y
20
®
1
Ø 32
