Für 1080p VF Bullet-Kameras wie z. B. TVB-2404/TVB-4404 und TVB-
2405/TVB-4405 wird der integrierte Schalter zum Aktivieren/Deaktivieren
der WDR-Funktion verwendet. Wenn die WDR-Funktion aktiviert ist, wird
der960H-Analogausgang blockiert.
Hinweis: Achten Sie bei Einstellungen an der Bullet-Kamera mit VF-
Objektiv unbedingt darauf, dass die Abdeckung für den Bereich, der den
Videotestkabelanschluss, die OSD-Menütaste und den Auswahlschalter für
960H analog/WDR/TVI enthält, fixiert ist. Die Abdeckung muss gedreht
werden, bis sie fest am Kameragehäuse sitzt.

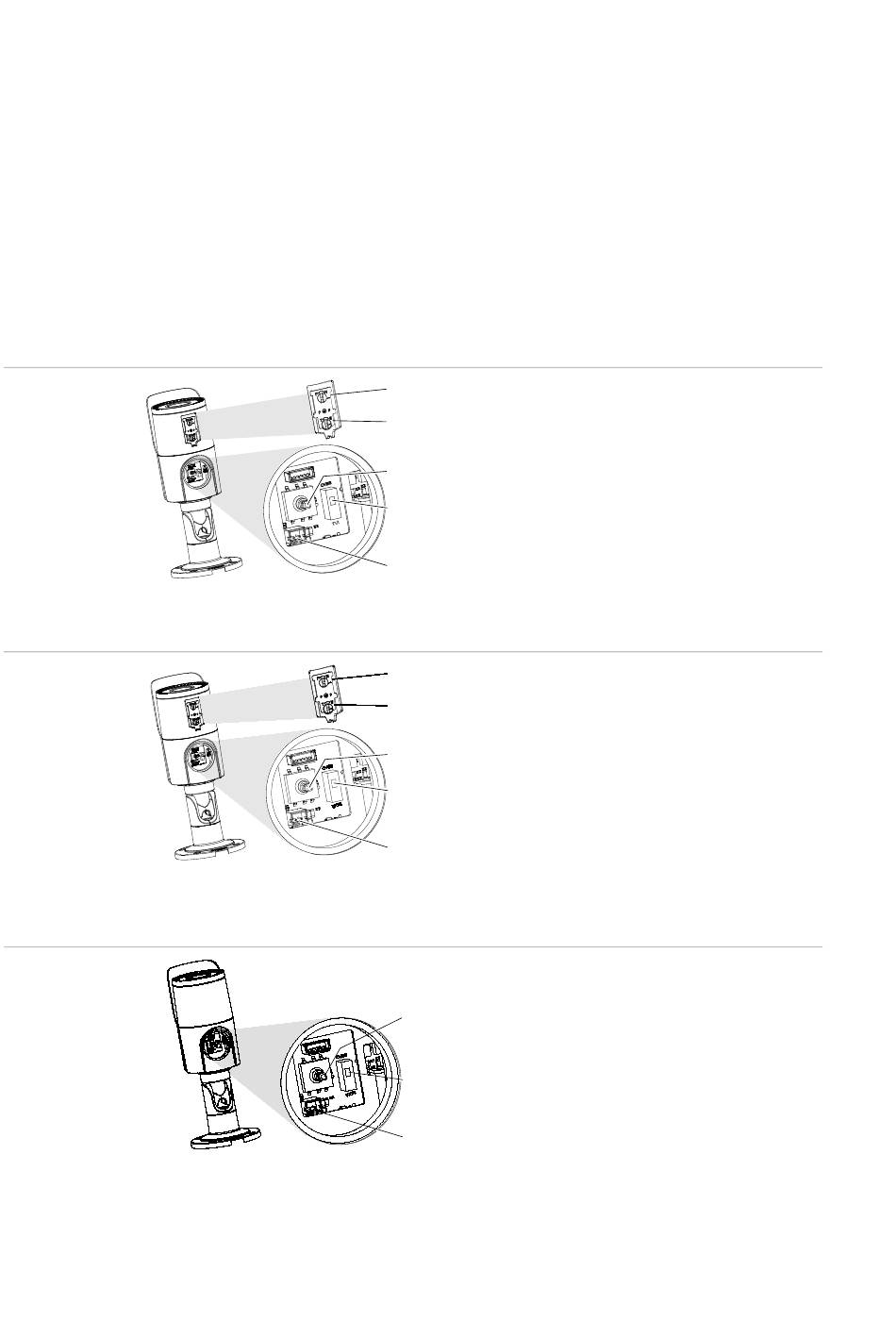

Abbildung 2: TVB-2402/TVB-4402
Abbildung 3: TVB-2404/TVB-4404
Abbildung 4: TVB-2405/TVB-4405
4
Fokus
Zoom
OSD-Menütaste
Schalter (oben = 960H analog/unten = TVI)
BNC-Ausgang (für Videotestkabel)
Fokus
Zoom
OSD-Menütaste
Schalter (oben = 960H analog/unten =
WDR)
BNC-Ausgang (für Videotestkabel)
OSD-Menütaste
Schalter (oben = 960H analog/unten =
WDR)
BNC-Ausgang (für Videotestkabel)
