Interlogix TruVision TVB-2402 Installationsanleitung Seite 11

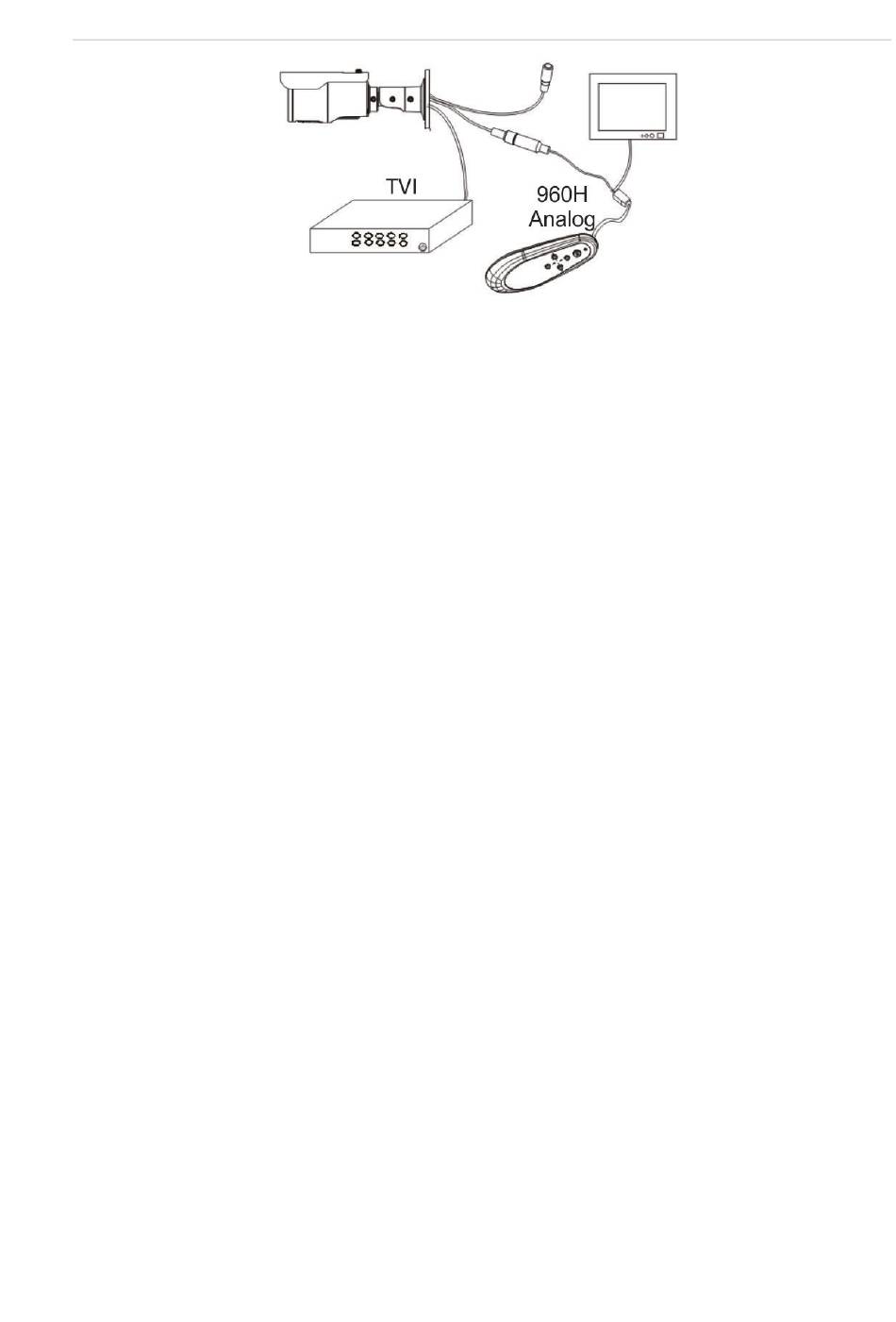

Abbildung 6: Anschluss des 960H-Analogkabels
OK
Drücken Sie für mehrere Sekunden auf die Taste am TVS-C200, bis
das OSD-Menü auf dem Bildschirm angezeigt wird. Sie können auch mit
der Taste OKein OSD-Element auswählen.
Verwenden Sie die Richtungstasten, um den Cursor zu bewegen und einen
Wert einzustellen.
Weitere Einzelheiten finden Sie im Benutzerhandbuch des TVS-C200.
Kameras TVB-2402/TVB-4402
Die Kamera verfügt über einen 960H-Analog- und einen TVI-
Videoausgang. Wenn Sie das Programm auf einem Standardmonitor
anzeigen möchten, stellen Sie den integrierten Schalter auf CVBS/960H
Analog.
Der TVI-Ausgang wird blockiert, bis die Kamerakonfiguration
abgeschlossen ist und der Schalter auf TVI zurückgesetzt wird.
Die Menüstruktur finden Sie in Abbildung 7 auf Seite 10.
Kameras TVB-2404/TVB-4404 und TVB-2405/TVB-
4405
Die Kameras verfügen über einen 960H-Analog- und einen TVI-
Videoausgang. Der integrierte Schalter dient der WDR/CVBS-Auswahl.
Wenn Sie das Setup-Menü auf einem Standardmonitor anzeigen möchten,
stellen Sie den integrierten Schalter auf CVBS/960H Analog.
Nach der Programmierung können Sie den Schalter auf WDR stellen, um
diese Funktion zu aktivieren. Der 960H-Analogausgang wird in diesem Fall
blockiert.
Installationsanleitung 9
