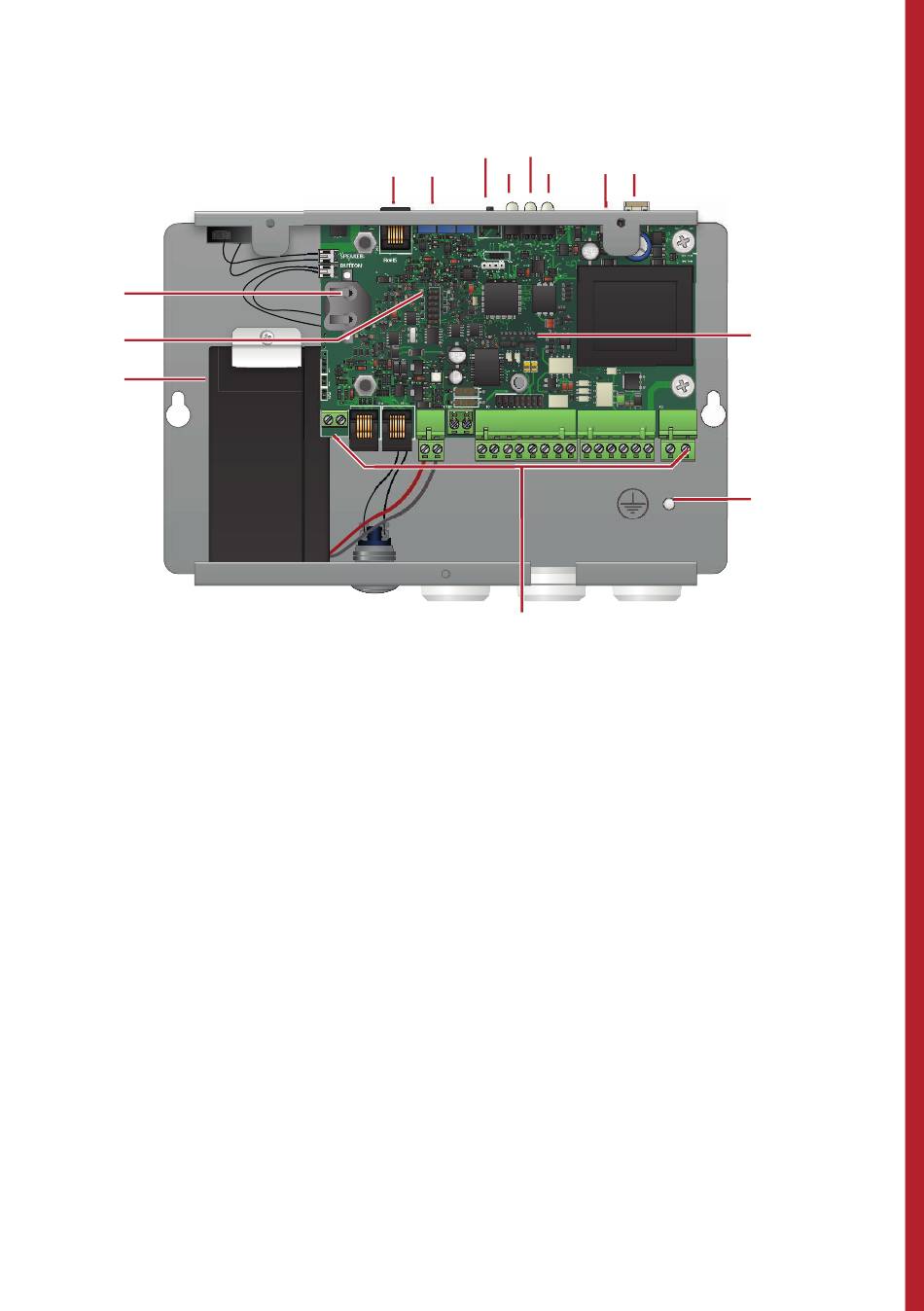

ÜBERSICHT SL4-HAUPTEINHEIT
12
11
10
1. Anschluss RJ12 für optionalen
Telefonhandapparat
Für Konfi guration und Kommunikation über die
Gegensprechanlage.
Kann auch für externe Anrufe verwendet werden.
Jedes
standardmäßige
Tonwahlverfahren kann verwendet werden.
2. Sprechstelle
a. Lautstärke für Sprechstelle und internen
Lautsprecher
b. Lautstärke für Sprechstelle in Kabine
c. Schleifenpegel
3. Reset-Taste
• Alle Alarme zurücksetzen.
• Beendet einen laufenden Anruf.
• Aktiviert die Anzeige der Stärke des GSM-
Signals.
• Löst den Batterietest aus.
SL4 v1.01 DE
© 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
1
2
X11
TP12
TP3
TP20
TP5
P34
P4
P1
K1 P8
Analogtelefon
mit
3
4b
4a
4c
5
6
R83
R84
D1
P5
K17
9
4. LED-Anzeigen
a. Netzbetrieb
b. Aktiver Alarm/Batteriestatus
c. PSTN/GSM-Netz, Anrufstatus
5. PC-Schnittstelle USB Mini B
Zur Firmware-Aktualisierung und
Konfi guration.
6. PC-Schnittstelle RS232
Für Konfi guration.
7. Piktogrammpolarität
8. GND
9. Anschlussklemmen
10. Batterie 12 V, 1,2 Ah
11. Kartenslot für GSM-Schnittstellen-
Leiterplatte
12. Batterie-Slot für RTC (Echtzeituhr)
(noch nicht implementiert)
Installation
7
K3
8
7
