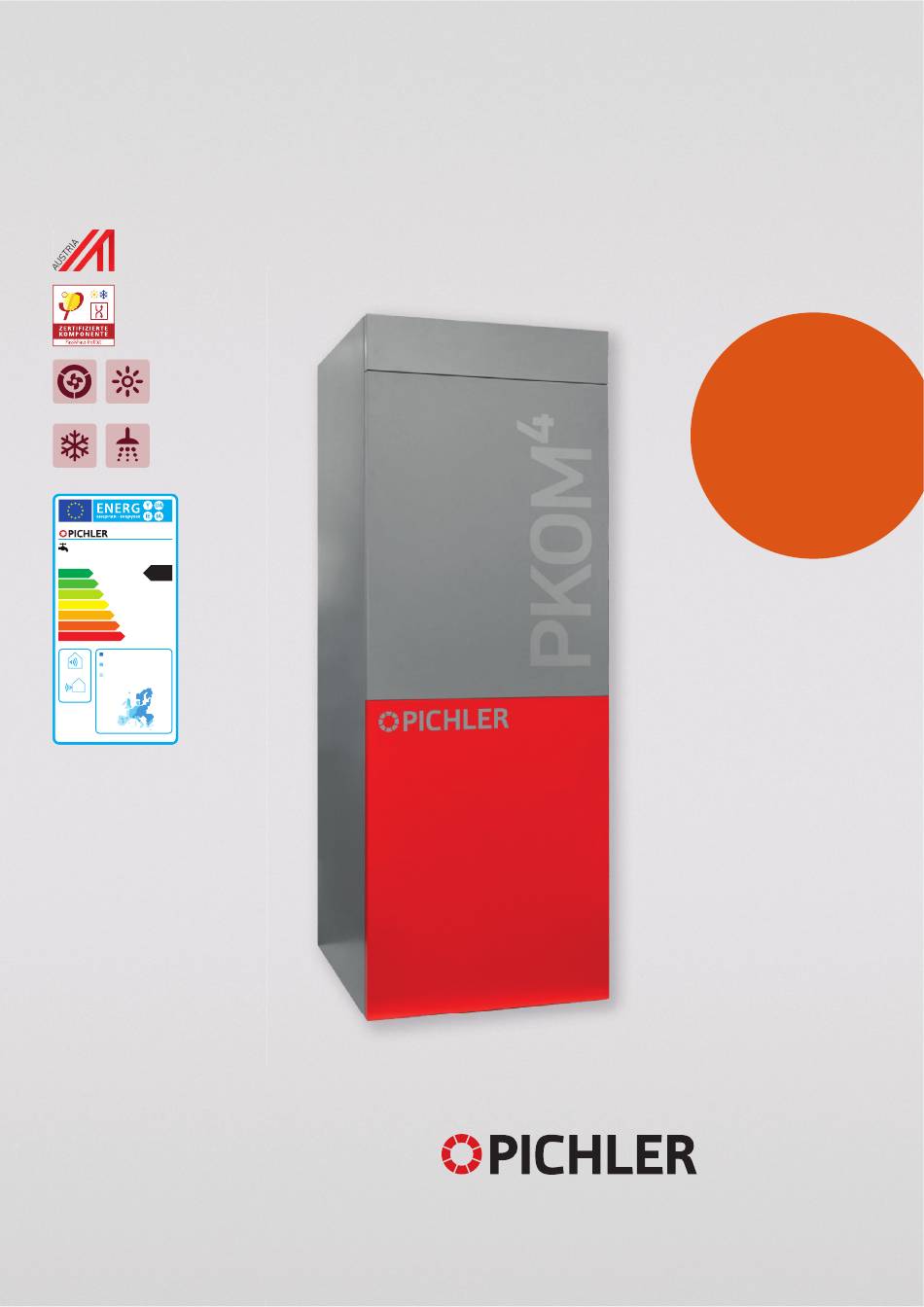

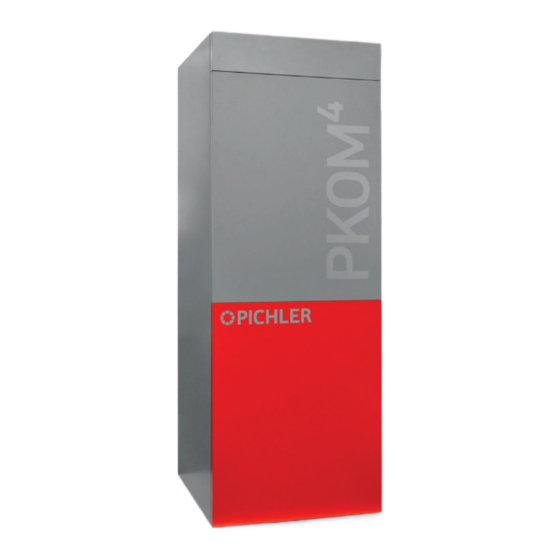

- Seite 1 BETRIEBS- UND MONTAGEANLEITUNG SYSTEM VENTECH PKOM 250 m 1.300 Watt KOMFORT LÜFTUNG 1.300 Watt 4 Personen PKOM .S/F 1112 kWh/annum 1112 kWh/annum 1112 kWh/annum 2015 812/2013 Lüftung mit System.
-
Seite 2: Inhaltsverzeichnis
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 Inhaltverzeichnis ALLGEMEIN 1. Einleitung Seite 4 1.1 KUNDENDIENST FÜR BENUTZER SEITE 4 2. Verwendete Symbole Seite 4 3. - Seite 3 B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 14. Geräteabmessungen Seite 20 14.1 PKOM CLASSIC SEITE 20 14.2 PKOM TREND SEITE 20 15. Frostschutz für den Gegenstromwärmetauscher Seite 21 15.1 HEISSGASVORHEIZREGISTER SEITE 21...
-
Seite 4: Einleitung
1.1 KUNDENDIENST FÜR BENUTZER Für alle Fragen die Sie im Zusammen- hang mit dem gelieferten Wärmepum- penkombigerät PKOM System VENTECH J. Pichler Gesellschaft m.b.H. haben, wenden Sie sich bitte an den Installateur Ihrer raumlufttechnischen 9021 KLAGENFURT Anlage oder direkt an uns. -
Seite 5: Bestimmungsgemäße Verwendung
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 5 3. Bestimmungsgemäße Verwendung 3.1 VERWENDUNGSZWECK Das Wärmepumpenkombigerät der Zur bestimmungsgemäßen Verwendung Type System Ventech PKOM ist dazu gehört auch die Einhaltung der in der bestimmt, in Wohngebäuden oder in ge- Betriebs- und Montageanleitung vorge-... -
Seite 6: Bestimmungen Für Den Betrieb Mit Dunstabzugshauben
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 6 3.3 BESTIMMUNGEN FÜR DEN Auf Grund der starken Belas- ins Freie zu führen. Bei Betrieb einer BETRIEB MIT DUNSTABZUGSHAUBEN tung sowie dem unregelmä- Dunstabzugshaube ohne gesonderte ßigen Betrieb darf die Abluft... -
Seite 7: Sicherheit
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 7 5. Sicherheit Jede Arbeitsweise, die die Eine Nichtbeachtung die- Sicherheit des Gerätes beein- ser Sicherheitsvorschriften, trächtigt, ist zu unterlassen! Warnhinweise, Anmerkungen Sicherheitseinrichtungen dürfen für und Anweisungen, bei Installations- oder... -
Seite 8: Sicherheit Im Laufenden Betrieb
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 8 5.3 SICHERHEIT IM LAUFENDEN Zur Gewährleistung eines sicheren Original-Ersatzteile verwendet werden. BETRIEB Anlagenbetriebes dürfen Sicherheits- vorrichtungen und Abdeckungen nicht Filter: außer Funktion gesetzt oder durch Das Wärmepumpenkombigerät darf... -
Seite 9: Produktbeschreibung
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 9 6. Produktbeschreibung Ein Gerät, 4 Vorteile: gewinnung erhältlich. Um in den Som- Lüften - Heizen – Kühlen – Warmwasser mermonaten eine Überwärmung der Das Wärmepumpenkombigerät PKOM Wohnräume vorzubeugen, kann die Wär-... -
Seite 10: Funktionsschemen
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 0 7. Funktionsschemen 7.1 PKOM CLASSIC Aussenluft / ODA Abluft / ETH Fortluft / EHH Zuluft / SUP Wärmepumpenkreis Lüftung (HK) Wärmepumpenkreis... -
Seite 11: Geräteansicht
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 1 8. Geräteansicht Filterrevisionsklappe 735 mm 735 mm 741 mm 741 mm Änderungen vorbehalten... -
Seite 12: Filterwartung
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 2 9. Filterwartung Saubere und hygienische Luftfilter sind Wann sind die Filter zu tauschen? die Grundvoraussetzung für eine hohe Aus Ihrem eigenen Interesse, sollten Sie Luftqualität. - Seite 13 Verwenden Sie ausschließlich Origi- nal–Ersatzfilter unter Beachtung der vorgesehenen Filtergüteklasse. 6. Schließen Sie die Revisionsklappe und Artikel Artikelnummer die Verschlüsse. Abluftfilter M5 Synthetik 40LG050280 Außenluftfilter F7 Glasfaser 40LG050290 J. Pichler Gesellschaft m.b.H. 9021 KLAGENFURT Karlweg 5 +43 (0)463 32769 Änderungen vorbehalten...
-
Seite 14: Bedieneinheit
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 4 10. Bedieneinheit Auf der Unterseite der Be- dieneinheit befindet sich der Temperaturfühler. Um eine korrekte und aussagekräftige Raum- temperaturerfassung zu gewährleisten, ist es wichtig die Bedieneinheit an einer Stelle zu platzieren, die:... -
Seite 15: Raumtemperatur
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 5 2 – AKTUELLE BETRIEBSART Durch Drücken des Icons kann mung des Brauchwassers (Warmwasser) (ANZEIGE = AKTUELLE BETRIEBSART) die gewählte Betriebsart verän- erfolgt über die Wärmepumpe. -
Seite 16: Einstellungen
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 6 5 – WARMWASSER Durch Drücken des Icons kön- gesperrt werden. Ist er freigegeben, so (ANZEIGE = AKTUELL GEMESSENE nen Schnelleinstellungen zum ist eine höhere Warmwassertemperatur WARMWASSERTEMPERATUR) - Seite 17 B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 7 1 – Untermenü Wärmepumpe freigegeben. 2 – Tag an dem das Zeitprogramm gilt d) Kühlen: • Freigabe Kühlbetrieb: Steigt die Außen- 3 –...
-
Seite 18: Lieferumfang, Transport, Lagerung Und Entsorgung
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 8 12. Lieferumfang, Transport, Lagerung und Entsorgung 12.1 LIEFERUMFANG Der Lieferumfang für das SYSTEM VEN- Raumluftqualität und bedarfsorientier- TECH PKOM trend umfasst: ten Regelung... -
Seite 19: Geräteaufbau
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 1 9 13. Geräteaufbau 13.1 PKOM CLASSIC (RECHTE AUSFÜHRUNG) 13.2 PKOM TREND (RECHTE AUSFÜHRUNG) 1 Zuluft 2 Abluft 3 Außenluft 4 Fortluft 5 Außenluftfilter F7... -
Seite 20: Geräteabmessungen
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 0 14. Geräteabmessungen 14.1 PKOM CLASSIC Abbildung: PKOM classic (rechte Ausführung) 14.2 PKOM TREND Abbildung: PKOM trend (rechte Ausführung) Änderungen vorbehalten... -
Seite 21: Frostschutz Für Den Gegenstromwärmetauscher
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 1 15. Frostschutz für den Gegenstromwärmetauscher In den Wintermonaten besteht bei mäßig men zu schützen. bis strengem Frost und in Abhängigkeit der Abluftfeuchte- und -temperatur die Mindesttemperatur der Frischluft bei Gefahr des Einfrierens des Gegenstrom-... -
Seite 22: Systemerweiterung Zusatzheizung
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 2 16. Systemerweiterung Zusatzheizung Mit dem Wärmepumpenkombigerät kann Perioden mit negativen Außentempera- in einem Passivhaus bereits der Groß- turen kann eine Zusatzheizung notwen- teil der erforderlichen Heiz- und Kühl- dig sein. -
Seite 23: Heizkreismodul
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 3 16.2 HEIZKREISMODUL Das Heizkreismodul ermöglicht einen 500 Watt an das Wärmepumpenkombi- Anschluss eines kleinen wassergeführ- gerät PKOM classic. -
Seite 24: Bedarfsgeführte Regelung Der Luftmengen
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 4 17. Bedarfsgeführte Regelung der Luftmengen Der Luftvolumenstrom kann entwe- eine bedarfsgeführte Regelung können der manuell festgelegt werden, oder zusätzlich bis zu zwei verschiedene Sen- über ein Zeitprogramm gesteuert wer- soren optional verwendet werden. -
Seite 25: Elektrischer Anschlussplan Pkom
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 5 18.1 ELEKTRISCHER ANSCHLUSSPLAN PKOM (LINKE AUSFÜHRUNG) HAUPTPLATINE & LÜFTUNGSPLATINE Änderungen vorbehalten... -
Seite 26: Elektrischer Anschlussplan Pkom
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 6 18.2 ELEKTRISCHER ANSCHLUSSPLAN PKOM (RECHTE AUSFÜHRUNG) HAUPTPLATINE & LÜFTUNGSPLATINE Änderungen vorbehalten... -
Seite 27: Elektrischer Anschlussplan Pkom
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 7 18.3 ELEKTRISCHER ANSCHLUSSPLAN PKOM WÄRMEPUMPENPLATINE Änderungen vorbehalten... -
Seite 28: Wartung Und Reinigung
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 8 19. Wartung und Reinigung Bei Reinigungs- oder Wartungs- kann zu Beschädigungen an den Bautei- arbeiten am Wärme-pumpen- len und an den Oberflächen führen. -
Seite 29: Kontrolle Und Reinigung Wärmetauscher Und Kondensatwannen
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 2 9 • Nach dem Abtrocknen des Gegen- • Achten Sie auf den korrekten Sitz stromwärmetauschers kann die- der Dichtprofile. -
Seite 30: Kontrolle Und Reinigung Brauchwasserspeicher - Opferanode
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 0 19.6 KONTROLLE UND REINIGUNG Die Magnesiumanode schützt die Innen- BRAUCHWASSERSPEICHER - wand des Warmwasserspeichers vor OPFERANODE Korrosion. -
Seite 31: Parameterliste
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 1 20. Parameterliste EINGE- PARAMETER EINHEIT WERK BEMERKUNG STELLT 0 = Aus 1 = Sommer A01 Betriebsart 2 = Winter 3 = Automatik A02 Dämpfung Außentemperatur... - Seite 32 B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 2 Min. Speichertemperatur Freigabe °C Heizkreis V03 Heizkreishysterese V04 Sollwert Heizkreis °C V05 Solarhysterese V06 Max. Speichertemperatur Solar °C V07 Delta T Solarkollektor zu Speicher V13 Kanalheizregister Verzögerung...
-
Seite 33: Produktdatenblätter
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 3 21. Produktdatenblätter 21.1 BRAUCHWASSERWÄRMEPUMPE: PKOM .S/F Name oder Warenzeichen des Lieferanten J. Pichler GmbH Modellkennung PKOM .S/F Angegebenes Lastprofil Klasse für die Warmwasserbereitungs-Energieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz... -
Seite 34: Technische Daten
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 4 22. Technische Daten LÜFTUNGSTEIL MIT WÄRMEPUMPE PKOM classic PKOM trend Luftmenge je Stufe 85 – 250 m³/h variabel 85 –... -
Seite 35: Eg-Konformitätserklärung (Ec Declaration Of Conformity)
B ET RI E B S - UN D MO NTAGE A NLEITUN G SYSTEM VENTEC H PKOM SE I T E 3 5 23. EG-Konformitätserklärung (EC Declaration of Conformity) Hersteller / Manufacturer: J. Pichler Gesellschaft m.b.H. Anschrift / Address: Karlweg 5 , 9021 Klagenfurt am Wörthersee Bezeichnung / Product description: Wärmepumpenkombigerät PKOM... - Seite 36 SERBIA HERZEGOVINA Für den Inhalt verantwortlich: J. Pichler Gesellschaft m.b.H. | Archiv J. Pichler Gesellschaft m.b.H. | Text: J. Pichler Gesellschaft m.b.H. Alle Rechte vorbehalten | Alle Fotos Symbolfotos | Änderungen vorbehalten | Version: 11/2018 db/kp J. PICHLER PICHLER & CO d.o.o.
