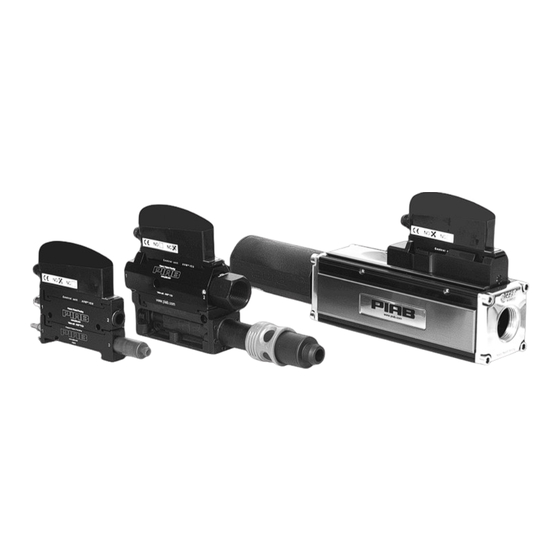

PIAB P3010 CU Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

MANUAL
CU – Control Unit
P3010 CU
P5010 CU
P6010 CU

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PIAB P3010 CU

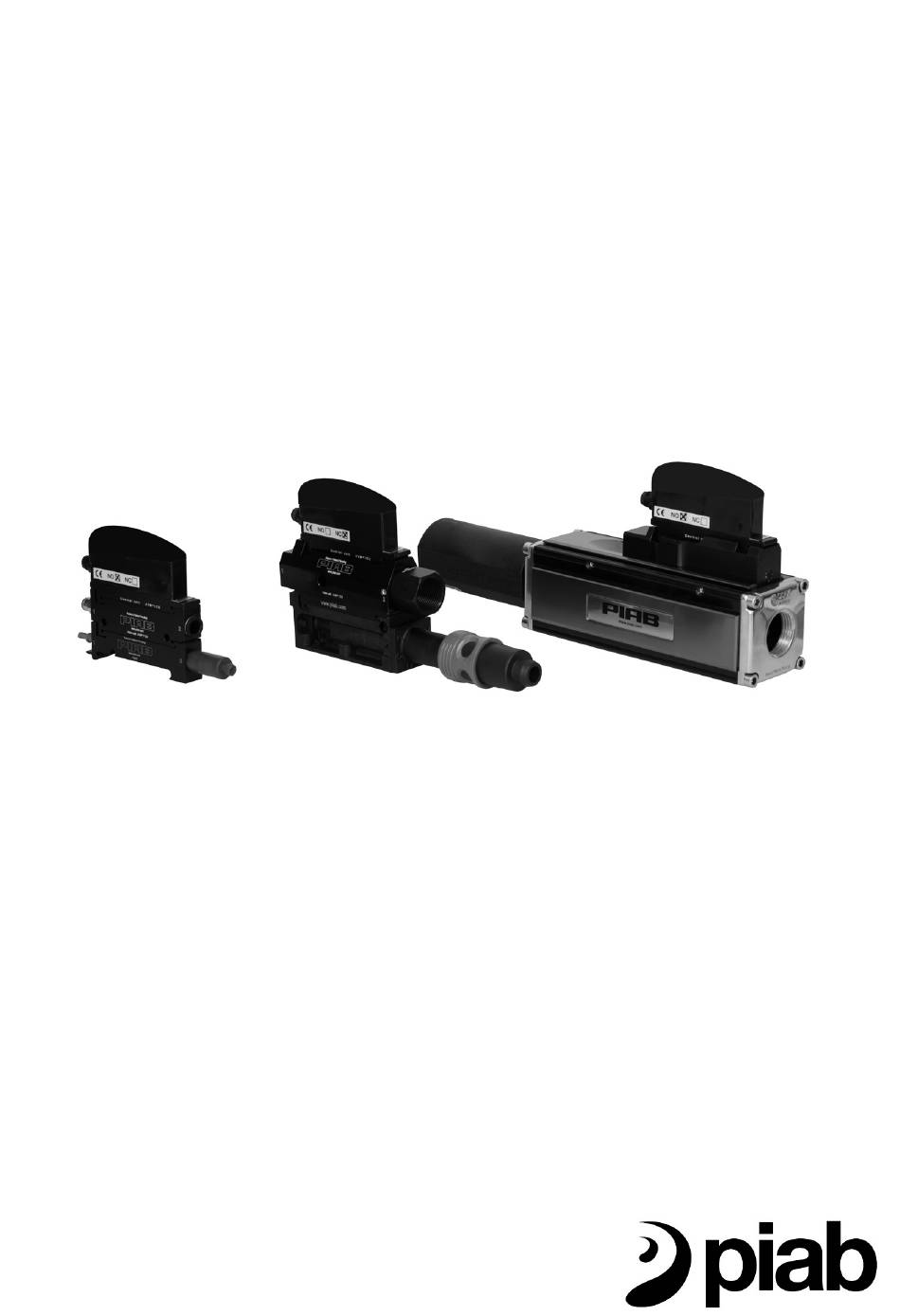

  • Seite 1 MANUAL CU – Control Unit P3010 CU P5010 CU P6010 CU...
  • Seite 2 EINLEITUNG CU (Control Unit) ist ein Kontrolleinheit für die Vakuumpumpe. Die Anleitung ist für das CU spezifiziert, sie zeigt aber auch die Anschlussmöglichkeiten für Piab’s Produkte Auswahl, zu welchen CU gebraucht werden kann. Für detailliertere Informationen zu den Steuereinheiten der Vakuumpumpen sehen Sie bitte die Unterlagen für die betreffenden Ejektoren an.

  • Seite 3: Pneumatische Installation

    Strömungsschalldämpfer nicht blockiert wird. Beim Anschließen von Speiseluft- und Vakuumschläuchen an die Einheit ist es wichtig, Rohre mit den richtigen Maßen zu wählen, um Druckabfälle zu vermeiden. Drosselnde Innendurchmesser, lange Verrohrungsentfernungen, scharfe Knicke und kleine Anschlüsse vermeiden. PNEUMATISCHE INSTALLATION P3010 CU Druckluft G1/8", Ø6mm Vakuum Ø10mm, 1/4" NPSF Abluft Ø8mm...
  • Seite 4 P5010 CU Schrauben lösen 3/4" (optional 1/2") Ø3/8", Ø10mm Druckluft Vakuum G3/4", G1/2", 3/4" NPSF, 1/2" NPSF Ø16mm Abluft Detailliertere Informationen finden Sie in der Zusammenbauzeichnung. P6010 CU P6010 CU Standard Version P6010 CU mit separatem Blow-off Anschluß Druckluft G1/4", Ø10mm G1", G3/4”, 1"...
  • Seite 5 ELEKTRISCHE PIN-ANSCHLUSSKONFIGURATION M12 4-PIN STECKER PNP TYP Pin Nr. Name Beschreibung Kabelfarbe, Kabel 0118013 Kontroll Signal, on/off Braun ß – Nicht verwendet Blau Kontroll Signal, Abblas Schwarz KABEL Beschreibung Art. Nr. Kabel M12 4-pin Innengewinde, LED Indikator, PUR, L=5m 0118013...

  • Seite 6: Einstellen Des Abblas Volumens

    PNEUMATIKSCHEMA COAX® Mehrstufige Steuereinheit. Vakuumventil , NC. Abblasventil, NC. Regulierbares Abblasventil Anmerkung: Die Qualität der komprimierten Luft erfüllt die Anforderungen in DIN ISO 8573-1 Kategorie 4. EINSTELLEN DES ABBLAS VOLUMENS Die Strömungsgeschwindigkeit (Energie) vom Abblas ist durch ein sich einstellendes Ventil unendlich variabel.

  • Seite 7: Service Und Wartung

    Zweck verwendet werden. Nicht vergessen, immer Druckluftversorgung abzuschalten, wenn Module gereinigt oder instandgehalten werden. GEWÄHRLEISTUNG ® Piab bieten 5 Jahre Gewährleistung für die COAX Cartridge. Für die Elektronik beträgt die Gewährleistung 2 Jahre, für Verschleißteile 1 Jahr.

  • Seite 8: Explosionsdarstellungen

    EXPLOSIONSDARSTELLUNGEN P3010 CU EXPLOSIONSDARSTELLUNG Kontroll- und Ventileinheit A. Reparatur-Kit Pos. Beschreibung Art. Nr. 0124255 2x M3x8mm TX M5x10 Schwarzes Sitzventil kpl. (incl. 9.1x1.6mm O-Ringe 11.1x1.6mm und 2x 4.76x1.78mm Feder). Erhältlich für CU Einheiten ab Januar 2010. 1.4x1mm Vakuum Ein/Aus Ventil Empfohlenes Fett: Klübersynth...
  • Seite 9 P5010 CU EXPLOSIONSDARSTELLUNG Kontroll- und Ventileinheit A. Reparatur-Kit Art. Nr. 0124255 Schwarzes Sitzventil kpl. (incl. O-Ringe 11.1x1.6mm und Feder). Erhältlich für CU Einheiten ab Januar 2010. Empfohlenes Fett: Klübersynth UH1 14-151 oder ein vergleichbares synthetisches Schmierfett. Pos. Beschreibung 2x M3x8mm TX M5x10 9.1x1.6mm 2x 4.76x1.78mm...
  • Seite 10 P6010 CU EXPLOSIONSDARSTELLUNG Kontroll- und Ventileinheit A. Reparatur-Kit Art. Nr. 0124255 Schwarzes Sitzventil kpl. (incl. O-Ringe 11.1x1.6mm und Feder). Erhältlich für CU Einheiten ab Januar 2010. Empfohlenes Fett: Klübersynth UH1 14-151 oder ein vergleichbares synthetisches Schmierfett. Teile für den separaten Abblas-Impuls.
  • Seite 11 ABMESSUNGEN P3010 1 COAX® Cartridge 2 COAX® Cartridge 1. Steckanschluss, 2. Vakuum, 3. Abluft...
  • Seite 12 P5010 1. Steckanschluss, 2. Vakuum, 3. Abluft P6010 4x M5 G1" 6.69" 0.866" 10.5 8.42" 4.61" 0.413" M12 4-pin G1/4" G1/4" G1/8", 1/8"NPSF G1", 1"NPSF G1", 1" NPSF G1/4", 1/4"NPSF G1/8", 1/8"NPSF 1.34" 3.23" 2.09" 2.87" 1. Steckanschluss, 2. Vakuum, 3. Abluft...

  • Seite 13: Technische Daten

    TECHNISCHE DATEN Generelle elektrische Charaktereigenschaften Betriebsspannung 22–28 VDC (typisch 24 VDC) Maximale Welle , 50-60 Hz Energieverbrauch Nom. 1.5 W @ 28 VDC (max. 3 W) MTBF (elektronisch) 40,000 Stunden entsprechenMIL-HDBK-217E Ventil Einheiten Funktion on/off Normal geschlossen (NC) Abblasfunktion Normal geschlossen (NC) Sonstige Daten Maximum Ûberdruck 0.7 MPa...
  • Seite 14 CU is a Control Unit for vacuum ejectors. This manual is specific for CU but it also shows the interfaces to the ejector platforms in Piab's product range where CU may be used. For more detailed information on the vacuum ejector, please see the manuals for the respective ejectors.

  • Seite 15: Pneumatic Installation

    When connecting supply air and vacuum hoses to the unit, it is important to choose proper pipe dimensions to prevent pressure drops. Avoid restrictive inner diameters, long piping distances, sharp bends and small-sized connections. PNEUMATIC INSTALLATION P3010 CU Compressed air G1/8", Ø6mm Vacuum Ø10mm, 1/4"...
  • Seite 16 P5010 CU Loosen the screws 3/4” (option 1/2”) Compressed air Ø3/8", Ø10mm Vacuum G3/4", G1/2", 3/4" NPSF, 1/2" NPSF Exhaust Ø16mm For more detailed information see dimensional drawing. P6010 CU P6010 CU standard version P6010 CU with separated blow-off Compressed air G1/4", Ø10mm Vacuum G1", G3/4”, 1"...

  • Seite 17: Cable Assembly

    ELECTRICAL CONNECTION, PIN CONFIGURATION CONNECTOR M12 4-PIN PNP TYPE Pin No. Name Description Wiring colour cable 0118013 Control signal, on/off Brown – Not used White Blue Control signal, Blow off Black CABLE ASSEMBLY Description Art. No. Cable M12 4-pin female, PUR, L=5m 0118013...

  • Seite 18: Pneumatic Diagram

    PNEUMATIC DIAGRAM COAX ® Multi-stage ejector. Vacuum valve, NC. Blow-off valve, NC. Adjustable blow-off valve. Note: The quality of the compressed air shall fulfil the requirements in DIN ISO 8573-1 class 4. SETTING BLOW-OFF POWER The flow rate (power) from the blow-off is infinitely variable by an adjusting valve. Adjusting valve V3 Closed Fully open...

  • Seite 19: Service And Maintenance

    Remember to always shut off the air supply when cleaning or servicing the modules. WARRANTY Piab provides a 5-year warranty for COAX ® vacuum cartridges. For the electronics the guarantee period is 2 years and for wearing parts 1 year.

  • Seite 20: Exploded Views

    EXPLODED VIEWS P3010 CU EXPLODED VIEW Control and valve unit A. Repair kit Pos. Description Art. No. 0124255 2x M3x8mm TX M5x10 Black poppet valve cpl (incl. 9.1x1.6mm o-rings 11.1x1.6mm and spring). Valid for CU units 2x 4.76x1.78mm produced from January 2010.
  • Seite 21 P5010 CU EXPLODED VIEW Control and valve unit A. Repair kit, Art. No. 0124255 Black poppet valve cpl (incl. o-rings 11.1x1.6mm and spring). Valid for CU units produced from January 2010. Recommended grease: Klübersynth UH1 14-151 or similiar synthetic lubricating grease.
  • Seite 22 P6010 CU EXPLODED VIEW Control and valve unit A. Repair kit, Art. No. 0124255 Black poppet valve cpl (incl. o-rings 11.1x1.6mm and spring). Valid for CU units produced from January 2010. Recommended grease: Klübersynth UH1 14-151 or similiar synthetic lubricating grease.
  • Seite 23 DIMENSIONS P3010 1 COAX ® cartridge 2 COAX ® cartridges 1. Compressed air, 2. Vacuum, 3. Exhaust...
  • Seite 24 P5010 1. Compressed air, 2. Vacuum, 3. Exhaust P6010 4x M5 G1" 6.69" 0.866" 10.5 8.42" 4.61" 0.413" M12 4-pin G1/4" G1/4" G1/8", 1/8"NPSF G1", 1"NPSF G1", 1" NPSF G1/4", 1/4"NPSF G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Compressed air, 2. Vacuum, 3. Exhaust...

  • Seite 25: Technical Data

    TECHNICAL DATA General electric characteristics Supply voltage 22–28 VDC (typical 24 VDC) Maximum ripple , 50-60 Hz Power consumption Nom. 1.5 W @ 28 VDC (max. 3 W) MTBF (electronics) 40,000 hours according to MIL-HDBK-217E Valve unit Function on/off Normally closed (NC) Function blow-off Normally closed (NC) Other data...
  • Seite 26 CU, pero también muestra las interfaces a las plataformas del eyector en la gama de productos Piab donde el CU puede ser utilizado. Para una información más detallada sobre el eyector de vacío, por favor vea los manuales para los respectivos eyectores.

  • Seite 27: Instalación Neumática

    Evite diámetros reducidos provoquen estrangulaciones, tuberías largas, curvas cerradas o conectores de pequeñas dimensiones. INSTALACIÓN NEUMÁTICA P3010 CU Aire comprimido G1/8", Ø6mm Vacío Ø10mm, 1/4" NPSF Escape Ø8mm Para información más detallada vea el dibujo con anotaciones.
  • Seite 28 P5010 CU Afloje los tornillos 3/4" (opción 1/ 2") Aire comprimido Ø3/8", Ø10mm Vacío G3/4", G1/2", 3/4" NPSF, 1/2" NPSF Escape Ø16mm Para información más detallada vea el dibujo con anotaciones. P6010 CU P6010 CU Versión estándar P6010 CU con sistema de expulsión separado Aire comprimido G1/4", Ø10mm...
  • Seite 29 CONFIGURACIÓN DE LA CONEXIÓN ELÉCTRICA PIN CONNECTOR M12 4-PIN TIPO PNP Pin No. Nombre Descripción Colores del cableado Cable 0118013 Señal de control, on/off Marrón – No utilizado Blanco Azul Señal de control, soplado Negro CABLE DE MONTAJE Descripción Art. No. Cable M12 4-pin hembra, indicador LED, PUR, L=5m 0118013...

  • Seite 30: Diagrama Neumático

    DIAGRAMA NEUMÁTICO COAX ® Eyector multietapa. Válvula de vacío NC. Válvula de soplado, NC. Válvula ajustable de soplado. Nota: La calidad del aire comprimido debe satisfacer los requerimientos según DIN ISO 8573-1 clase 4. AJUSTAR POTENCIA DE SOPLADO El caudal (potencia) de soplado es infinitamente variable por una válvula de ajuste. Válvula de ajuste V3 Cerrado Completamente...

  • Seite 31: Mantenimiento Y Reparación

    PIEZAS DE RECAMBIO Descripción Art. No. Unidad de control CU NC 0117924 Función P3010 CU NC 0117696 Función P5010 CU NC, placa de conexión con rosca G 0117716 Función P5010 CU NC, placa de conexión con rosca NPSF 0117699 Función P6010 CU NC...
  • Seite 32 VISTAS EXPLOSIONADAS VISTAS EXPLOSIONADAS DE P3010 CU Unidad de control y válvula A. Kit de reparación Pos. Descripción Art. No. 0124255 2x M3x8mm TX Acoplador negro de válvula de M5x10 elevación (incluye empaques 9.1x1.6mm en O de 11.1 x 1.6mm y 2x 4.76x1.78mm...
  • Seite 33 VISTAS EXPLOSIONADAS DE P5010 CU Unidad de control y válvula A. Kit de reparación Art. No. 0124255 Acoplador negro de válvula de elevación (incluye empaques en O de 11.1 x 1.6mm y resorte). Válido para unidades CU fabricadas a partir de enero de 2010.
  • Seite 34 VISTAS EXPLOSIONADAS DE P6010 CU Unidad de control y válvula A. Kit de reparación Art. No. 0124255 Acoplador negro de válvula de elevación (incluye empaques en O de 11.1 x 1.6mm y resorte). Válido para unidades CU fabricadas a partir de enero de 2010.
  • Seite 35 DIMENSIONES P3010 1 COAX ® cartucho 2 COAX ® cartucho 1. Aire comprimido, 2. Vacío, 3. Escape...
  • Seite 36 P5010 1. Aire comprimido, 2. Vacío, 3. Escape P6010 4x M5 G1" 6.69" 0.866" 10.5 8.42" 4.61" 0.413" M12 4-pin G1/4" G1/4" G1/8", 1/8"NPSF G1", 1"NPSF G1", 1" NPSF G1/4", 1/4"NPSF G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Aire comprimido, 2. Vacío, 3. Escape...

  • Seite 37: Datos Técnicos

    DATOS TÉCNICOS Características eléctricas generales Tensión de alimentación 22–28 VDC (típica 24 VDC) Fluctuación máxima , 50-60 Hz Consumo Nom. 1.5 W @ 28 VDC (máx. 3 W) MTBF (electrónicos) 40,000 horas de acuerdo a MIL-HDBK-217E Unidades de válvulas Función on/off Normalmente cerrado (NC) Función de soplado Normalmente cerrado (NC)

  • Seite 38: Vue Éclatée

    Ce manuel est spécifique à CU, mais il présente également les interfaces des modèles de la gamme des pompes Piab sur lesquels CU peut s'adapter. Pour plus de détails sur les pompes à vide, veuillez vous reporter aux manuels correspondants.

  • Seite 39: Raccordements Pneumatiques

    Eviter les réductions de diamètres, les canalisations trop longues, les coudes en équerre et les raccords sous dimensionnés. RACCORDEMENTS PNEUMATIQUES P3010 CU Air comprimé G1/8", Ø6mm Aspiration Ø10mm, 1/4"...
  • Seite 40 P5010 CU Démontez les vis 3/4” (option 1/2”) Air comprimé Ø3/8", Ø10mm Aspiration G3/4", G1/2", 3/4" NPSF, 1/2" NPSF Echappement Ø16mm Pour plus d’informations, veuillez vous reporter au schéma dimensionnel. P6010 CU P6010 CU Version standard P6010 CU avec contre-soufflage séparé Air comprimé...

  • Seite 41: Câble De Raccordement

    RACCORDEMENT ÉLECTRIQUE, REPÉRAGE DES BORNES CONNECTEUR M12 4-CONTACTS TYPE PNP Borne n Description Code couleur Câble 0118013 Marron Entrée de commande , Marche/Arrêt – Non utilisé Blanc Bleu Entrée de commande, Contre-soufflage Noir CÂBLE DE RACCORDEMENT Description Art. No. Câble M12 femelle 4 contacts, voyant LED, PUR, L=5m 0118013...

  • Seite 42: Schéma Pneumatique

    SCHÉMA PNEUMATIQUE COAX ® Ejecteur multi-étagé COAX ® Electrovanne pour l’aspiration, NF. Electrovanne de contre-soufflage, NF. Vanne de réglage du débit du contre-soufflage. Note: La qualité de l’air comprimé utilisé doit répondre à la norme DIN ISO 8573-1 en classe 4. RÉGLAGE DE LA PUISSANCE DE CONTRE-SOUFFLAGE Le débit (puissance) de contre-soufflage peut être ajusté...

  • Seite 43: Entretien Et Maintenance

    Les modules sont faciles à remplacer à des fins d’entretien et de maintenance. PIÈCES DÉTACHÉES Description Art. No. Unité de commande CU NC 0117924 Fonction P3010 CU NC 0117696 Fonction P5010 CU NC, taraudages G 0117716 Fonction P5010 CU NC, taraudages NPSF 0117699...

  • Seite 44: Vues Éclatées

    VUES ÉCLATÉES VUE ÉCLATÉE P3010 CU Unité de commande et module électrovannes A. Kit de réparation Pos. Description Réf. 0124255 2x M3x8mm TX M5x10 Vanne à soupape noire 9.1x1.6mm complète (comprenant joints 2x 4.76x1.78mm toriques 11.1x1.6mm et 1.4x1mm ressort). Vanne marche/arrêt aspiration Valable pour les CU produits à...
  • Seite 45 VUE ÉCLATÉE P5010 CU Unité de commande et module électrovannes A. Kit de réparation Réf. 0124255 Vanne à soupape noire complète (comprenant joints toriques 11.1x1.6mm et ressort). Valable pour les CU produits à partir de janvier 2010. Graisse recommandée : Klübersynth UH1 14-151 ou graisse synthétique lubrifiante Pos.
  • Seite 46 VUE ÉCLATÉE P6010 CU Unité de commande et module électrovannes A. Kit de réparation Réf. 0124255 Vanne à soupape noire complète (comprenant joints toriques 11.1x1.6mm et ressort). Valable pour les CU produits à partir de janvier 2010. Graisse recommandée : Klübersynth UH1 14-151 ou graisse synthétique lubrifiante équivalente.
  • Seite 47 DIMENSIONS P3010 1 cartouche COAX ® 2 cartouche COAX ® 1. Air comprimé, 2. Aspiration, 3. Refoulement...
  • Seite 48 P5010 1. Air comprimé, 2. Aspiration, 3. Refoulement P6010 4x M5 G1" 6.69" 0.866" 10.5 8.42" 4.61" 0.413" M12 4-pin G1/4" G1/4" G1/8", 1/8"NPSF G1", 1"NPSF G1", 1" NPSF G1/4", 1/4"NPSF G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Air comprimé, 2. Aspiration, 3. Refoulement...

  • Seite 49: Caracteristiques Techniques

    CARACTERISTIQUES TECHNIQUES Caractéristiques électriques générales Tension d’alimentation 22–28 VDC ( 24 VDC nominale) Ondulation maximum , 50-60 Hz Consommation électrique 1,5 W nom. sous 28 VDC (max. 3 W) MTBF (électronique) 40.000 heures selon MIL-HDBK-217E Electrovannes Electrovanne de Marche/Arrêt Normalement fermée (NF) Electrovanne de contre-soufflage Normalement fermée (NF) Autres caractéristiques...

  • Seite 50: Componenti Principali

    Il dispositivo CU (Control Unit) è un’ unità di controllo per pompe a vuoto. Questo manuale è specifico per CU ma al suo interno sono inoltre rappresentate le interfaccie di connessione con altri prodotti Piab su cui il medesimo può essere utilizzato. Per ulteriori informazioni consultare i manuali relativi ai singoli prodotti.

  • Seite 51: Installazione

    è importante scegliere il tubo appropriato al fine di prevenire le cadute di pressione. Evitare tubi con passaggio interno limitato e di elevata lunghezza, curve a gomito e connettori con strozzature interne. CONNESSIONE PNEUMATICA P3010 CU Aria compressa G1/8", Ø6mm Vuoto Ø10mm, 1/4"...
  • Seite 52 P5010 CU Allentare le viti 3/4" (opzione 1/2") Aria compressa Ø3/8", Ø10mm Vuoto G3/4", G1/2", 3/4" NPSF, 1/2" NPSF Scarico Ø16mm Per maggiori dettagli vedere disegno dimensionale. P6010 CU P6010 CU versione standard P6010 CU con contro-soffio separato Aria compressa G1/4", Ø10mm Vuoto G1", G3/4”, 1"...

  • Seite 53: Connessione Elettrica

    CONNESSIONE ELETTRICA CONNESSIONE M12 4-PIN CONNESSIONE PNP Nome Descrizione Colore cavo 0118013 Segnale di controllo, on/off Marrone – Usato Bianco Segnale di controllo controsoffio Nero CAVO DI CONNESSIONE Descrizione Art. No. Cavo M12 4-pin femmina, indicatore LED, PUR, L=5m 0118013...

  • Seite 54: Schema Pneumatico

    SCHEMA PNEUMATICO COAX ® Eiettore Multi-stadio. Valvola per vuoto, NC. Valvola per controsoffio, NC. Regolazione intensità controsoffio Nota: La qualità dell’aria compressa deve soddisfare le regolamentazione DIN ISO 8573-1 class 4. IMPOSTARE L’INTENSITÀ DEL CONTROSOFFI L’intensità del controsoffio può essere variata agendo sulla vite di regolazione. Valvola di regolazione V3 Chiusa Completamente...

  • Seite 55: Manutenzione

    I moduli sono di semplice sostituzione per le operazioni di manutenzione.. RICAMBI Descrizione Cod. rif. Unità di controllo CU NC 0117924 Funzione P3010 CU NC 0117696 Funzione P5010 CU NC, filettature Gas 0117716 Funzione P5010 CU NC, filettature NPSF 0117699...

  • Seite 56: Viste Esplose

    VISTE ESPLOSE VISTA ESPLOSO P3010 CU Unità di controllo Pos. Descrizione A. Kit ricambi 2x M3x8mm TX Cod. rif. 0124255 M5x10 Valvola ad otturatore nera cpl 9.1x1.6mm (incl. o-rings 11.1x1.6mm e 2x 4.76x1.78mm molla). Valido per unità CU 1.4x1mm prodotte da Gennaio 2010.
  • Seite 57 VISTA ESPLOSO P5010 CU Unità di controllo A. Kit ricambi Cod. rif. 0124255 Valvola ad otturatore nera cpl (incl. o-rings 11.1x1.6mm e molla). Valido per unità CU prodotte da Gennaio 2010. Lubrificante raccomandato: Klübersynth UH1 14-151 o lubrificanti sintetici simili. Pos.
  • Seite 58 VISTA ESPLOSO P6010 CU Unità di controllo A. Kit ricambi Cod. rif. 0124255 Valvola ad otturatore nera cpl (incl. o-rings 11.1x1.6mm e molla). Valido per unità CU prodotte da Gennaio 2010. Lubrificante raccomandato: Klübersynth UH1 14-151 o lubrificanti sintetici simili. Parti utilizzate nel controsoffio separato.
  • Seite 59 DIMENSIONI P3010 1 cartuccia COAX® 2 cartuccia COAX® 1. Aria compressa, 2. Vuoto, 3. Scarico...
  • Seite 60 P5010 1. Aria compressa, 2. Vuoto, 3. Scarico P6010 4x M5 G1" 6.69" 0.866" 10.5 8.42" 4.61" 0.413" M12 4-pin G1/4" G1/4" G1/8", 1/8"NPSF G1", 1"NPSF G1", 1" NPSF G1/4", 1/4"NPSF G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Aria compressa, 2. Vuoto, 3. Scarico...

  • Seite 61: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Caratteristiche elettriche generali Tensione di alimentazione 22–28 VDC (tipica 24 VDC) Ripple massimo , 50-60 Hz Corrente assorbita Nom. 1.5 W @ 28 VDC (max. 3 W) Affidabilità 40.000 ore secondo MIL-HDBK-217E Elettrovalvole Valvola per on/off Normalmente chiusa (NC) Valvola per controsoffio Normalmente chiusa (NC) Altre caratteristiche...
  • Seite 62 INLEDNING CU (Control Unit) är en styr- och kontrollenhet till vakuum-ejektorer. Denna manual är specifik för CU, men visar även gränssnitten mot de ejektorplattformar ur Piabs sortiment, där CU passar in. För mer detaljerad information om vakuumejektorn hänvisas till manualen för respektive ejektor. FUNKTIONER/EGENSKAPER ...
  • Seite 63 Vid anslutning av trycklufts- och vakuumslangar till enheten är det viktigt att välja korrekt slang- och rördimensioner för att förhindra tryckfall. Undvik restriktiva innerdiametrar, långa rörledningar, skarpa böjar och för små kopplingar. PNEUMATISK INSTALLATION P3010 CU Tryckluft G1/8", Ø6mm Vakuum Ø10mm, 1/4"...
  • Seite 64 P5010 CU Lossa på skruvarna 3/4” (alt. 1/2”) Tryckluft Ø3/8", Ø10mm Vakuum G3/4", G1/2", 3/4" NPSF, 1/2" NPSF Utblås Ø16mm För mer detaljerad information, se måttskiss. P6010 CU P6010 CU standard P6010 CU med separat friblås Tryckluft G1/4", Ø10mm Vakuum G1", G3/4”, 1"...
  • Seite 65 ELEKTRISK ANSLUTNING, PIN-KONFIGURATION M12 4-PIN-ANSLUTNING PNP-TYP Pin nr. Namn Beskrivning Färg på ledare Kabel 0118013 Styrsignal, På/Av Brun – Används ej Blå Styrsignal, Friblås Svart KABLAR Beskrivning Art. Nr. Kabel M12 4-pin hona, LED-indikator, PUR, L=5m 0118013...
  • Seite 66 PNEUMATISKT DIAGRAM COAX ® Flerstegsejektor Ventil vakuum, NC Ventil friblås, NC Justerbar friblåsventil. Notera: Tryckluftens kvalitet skall uppfylla DIN ISO 8573-1 klass 4. INSTÄLLNING AV FRIBLÅSEFFEKTEN Flödet (effekten) från friblåset är steglöst reglerbart med hjälp av en justerventil. Justerventil V3 Stängd Fullt öppen...

  • Seite 67: Reparation Och Underhåll

    än det avsedda ändamålet. Kom ihåg att alltid stänga av tillförseln av tryckluft vid rengöring eller reparation av modulerna. GARANTI Piab ger 5 års garanti för COAX ® cartridges. För elektroniken är garantiperioden 2 år och för slitdelar 1 år.
  • Seite 68 SPRÄNGSKISSER P3010 CU SPRÄNGSKISS Kontroll- och ventilenhet A. Reparationssats Pos. Beskrivning Art. Nr. 0124255 2x M3x8mm TX M5x10 Svart poppet ventil kpl (inkl. o- 9.1x1.6mm ringar 11.1x1.6mm och fjäder). 2x 4.76x1.78mm Gäller för CU-enheter 1.4x1mm producerade från januari 2010. Vakuum på/av-ventil Rek.
  • Seite 69 P5010 CU SPRÄNGSKISS Kontroll- och ventilenhet A. Reparationssats Art. Nr. 0124255 Svart poppet ventil kpl (inkl. o- ringar 11.1x1.6mm och fjäder). Gäller för CU-enheter producerade från januari 2010. Rek. fett: Klübersynth UH1 14-151 eller liknande syntetiskt smörjfett. Pos. Beskrivning 2x M3x8mm TX M5x10 9.1x1.6mm 2x 4.76x1.78mm...
  • Seite 70 P6010 CU SPRÄNGSKISS Kontroll- och ventilenhet A. Reparationssats Art. Nr. 0124255 Svart poppet ventil kpl (inkl. o- ringar 11.1x1.6mm och fjäder). Gäller för CU-enheter producerade från januari 2010. Rek. fett: Klübersynth UH1 14-151 eller liknande syntetiskt smörjfett. Delar som används i versionen med separerad friblåsport.
  • Seite 71 DIMENSIONER P3010 1 COAX ® cartridge ® 2 COAX cartridge 1. Tryckluft, 2. Vakuum, 3. Utblås...
  • Seite 72 P5010 1. Tryckluft, 2. Vakuum, 3. Utblås P6010 4x M5 G1" 6.69" 0.866" 10.5 8.42" 4.61" 0.413" M12 4-pin G1/4" G1/4" G1/8", 1/8"NPSF G1", 1"NPSF G1", 1" NPSF G1/4", 1/4"NPSF G1/8", 1/8"NPSF 2.87" 1.34" 3.23" 2.09" 1. Tryckluft, 2. Vakuum, 3. Utblås...

  • Seite 73: Tekniska Data

    TEKNISKA DATA Allmän elektrisk karakteristik Spänningsförsörjning 22–28 VDC (typiskt 24 VDC) Max rippelspänning , 50-60 Hz Effektförbrukning Nom. 1.5 W @ 28 VDC (max. 3 W) MTBF (elektronik) 40000 tim enl MIL-HDBK-217E Ventiler Funktion till/från Normalt stängd (NC) Funktion friblås Normalt stängd (NC) Övriga data Maximalt övertryck...
  • Seite 76 Piab gives you service all over the world. To find your local distributor, please visit www.piab.com No need to compromise www.piab.com...

Diese Anleitung auch für:

P5010 cuP6010 cu
