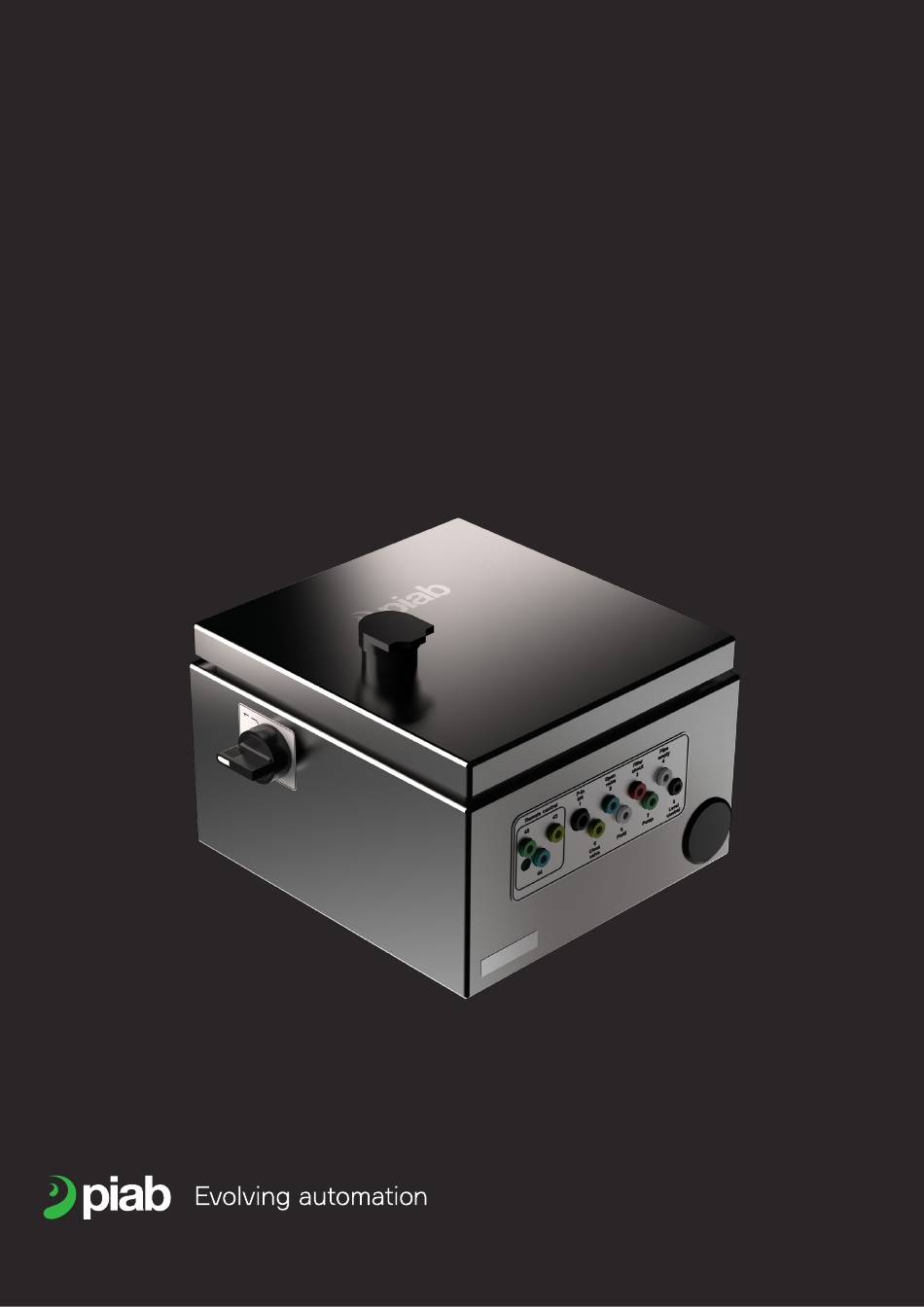

Bedienungsanleitung Bedienungsanleitung PCU-15/PCU-15S CU-1/2 A/B Elektronische Steuereinheit für Steuereinheit für piFLOW® und piFLOW®p-För- piFLOW Vakuumförderer ® derer Art.-Nr. 0232670, Rev.07, GB, 2020-12 Originalanleitung...
Seite 2
Diese Bedienungsanleitung ist in den folgenden Sprachen unter piab.com verfügbar: Chinesisch Englisch Französisch Deutsch Italienisch Japanisch Koreanisch Polnisch Portugiesisch Russisch Spanisch Schwedisch...
Seite 3
Inhaltsverzeichnis Einführung in die Bedienungsanleitung . 4 Revisionsgeschichte....4 Über diese Bedienungsanleitung ..4 In der Bedienungsanleitung verwendete Sicherheitszeichen ..... . .4 1.3.1 Warnzeichen .
Seite 4
Einführung in die Bedienungsanleitung 1. Einführung in die 1.3 In der Bedienungsanleitung verwendete Sicherheitszeichen Bedienungsanleitung Beachten Sie alle Warn-, Gebots- und sonstigen Zeichen in dieser Bedienungsanleitung. Sie haben 1.1 Überarbeitungshistorie die folgende Bedeutung: Mai 2022 Rev.01 Erste Version 1.3.1 Warnzeichen Warnung! 1.2 Über diese Bedienungsanleitung Ein Verstoß...
Seite 5
• Nur geschulte Personen/Mitarbeiter dürfen die Steuereinheit CU-1A/1B/2A/2B Die korrekte Verwendung des Gerätes innerhalb zusammen mit einem Piab piFLOW®- eines Systems liegt in der Verantwortung des Vakuumförderer betreiben. Systemdesigners oder der Person, die für die technischen Spezifikationen verantwortlich ist.
Seite 6
Postfach 146 SE-182 12 Danderyd SCHWEDEN 3.2 Bestimmungsgemäße Verwendung Die bestimmungsgemäße Verwendung der Steuereinheit CU-1A/1B/2A/2B besteht darin, an ein Vakuumfördersystem von Piab angeschlossen zu werden. • Das Gerät ist in Umgebungen gemäß den Produktspezifikationen zu verwenden. • Das Gerät ist entsprechend der Installationsanleitung zu installieren.
Seite 7
Übersicht 4. Übersicht Das pneumatische Steuersystem steuert die Funktionen des Vakuumförderers. Dies ist ein Überblick über die Pneumatiksteuerung und ihre Funktionen. Steuereinheit CU-1A/B Nummer Beschreibung Einstellbare Förderzeit Einstellbare Entleerzeit für Förderer Start/Stop Die folgende Funktion kann vom Bediener eingestellt werden Steuereinheit CU-1A/B Nummer Beschreibung...
Seite 8
Übersicht Steuereinheit CU-2A/B Nummer Beschreibung Einstellbare Förderzeit Einstellbare Entleerzeit der Rohrleitungen Einstellbare Entleerzeit für Förderer Start/Stop Die folgende Funktion kann vom Bediener eingestellt werden Steuereinheit CU-2A/B Nummer Beschreibung Förderzeit. Einstellbar, 2–30 Sekunden Entleerzeit für Förderer. Einstellbar, 2–30 Sekunden. Zeit für die Entleerung der Rohrleitung für jeden Förderzyklus. Einstellbar, 2–30 Sekunden Steuereinheit CU-2A Die Bodenklappe öffnet sich, sobald der Förderer ausgeschaltet wird.
Seite 9
Technische Daten 5. Technische Daten Allgemeines Beschreibung Einheit Wert Material 1.4404 Temperatur °C 0–50 Gewicht 4,14 (CU-1A) 4,09 (CU-1B) 4,19 (CU-2A) 4,14 (CU-2B) Leistung Beschreibung Einheit Wert Speisedruck 0,4–0,6 Elektrische Daten Beschreibung Einheit Wert Sicherheitsklassifizierung IP54 Bedienungsanleitung CUCU-1A/1B/2A/2B Seite 9/32...
Seite 10
Abmessungen 6. Abmessungen Steuereinheit CU-1A/1B, Art.-Nr. 0207354, 0207355: Seite 10/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
Seite 11
Abmessungen Steuereinheit CU-2A/2B, Art.-Nr. 0207356, 0207357. Bedienungsanleitung CUCU-1A/1B/2A/2B Seite 11/32...
Seite 12
Anschlüsse 7. Anschlüsse Hinweis! Weitere Informationen zum Anschluss finden Sie in der Bedienungsanleitung für das Vakuumfördersystem. Anschluss elektrischer Signale zum Vakuumförderer. CU-1/2 42/43/44 Funktion Schlauchabmessung AD/ID (mm) Farbe schluss Druckluft, Eingang Schwarz Bodenklappe, öffnen Blau Filterschock, auslösen Braun Signal zur Rohrleitungsentleerung Weiß...
Seite 13
Anschlüsse 7.1 Komponenten und Druckluftplan Steuereinheit CU-1A Bedienungsanleitung CUCU-1A/1B/2A/2B Seite 13/32...
Seite 14
Anschlüsse Seite 14/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
Seite 15
Anschlüsse Steuereinheit CU-1B Bedienungsanleitung CUCU-1A/1B/2A/2B Seite 15/32...
Seite 16
Anschlüsse Seite 16/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
Seite 17
Anschlüsse Steuereinheit CU-2A Bedienungsanleitung CUCU-1A/1B/2A/2B Seite 17/32...
Seite 18
Anschlüsse Seite 18/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
Seite 19
Anschlüsse Steuereinheit CU-2B Bedienungsanleitung CUCU-1A/1B/2A/2B Seite 19/32...
Seite 20
Anschlüsse Seite 20/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
Seite 21
Installation 8. Installation Weitere Informationen zur Installation der Steuereinheit finden Sie in der Bedienungsanleitung des Vakuumförderers. 8.1 Montage der CU-1/2 A/B Die Steuereinheit kann entweder am Aufhängekragen des Vakuumförderers (als Zubehör erhältlich) oder an einer Wand oder einem stabilen Pfosten montiert werden. Die maximale empfohlene Länge für Pneumatikschläuche beträgt 10 Meter.
Seite 22
Fehlerbehebung 9. Fehlerbehebung Weitere Informationen zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Vakuumförderers. Seite 22/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
Seite 23
Service und Wartung 10. Service und Wartung • Vor der Durchführung von Reinigungs- oder Servicearbeiten an der Steuereinheit muss diese von der Druckluftversorgung getrennt werden. • Reinigen Sie die Steuereinheit mit einem feuchten Tuch. Nicht mit Wasser abspülen. • Weitere Informationen zu Wartung und Instandhaltung finden Sie in der Bedienungsanleitung des Vakuumförderers.
Seite 24
Ersatzteile 11. Ersatzteile Steuereinheit CU-1A 1:15 1:16 1:13 1:12 1:10 1:14 Seite 24/32 CUCU-1A/1B/2A/2B Bedienungsanleitung...
