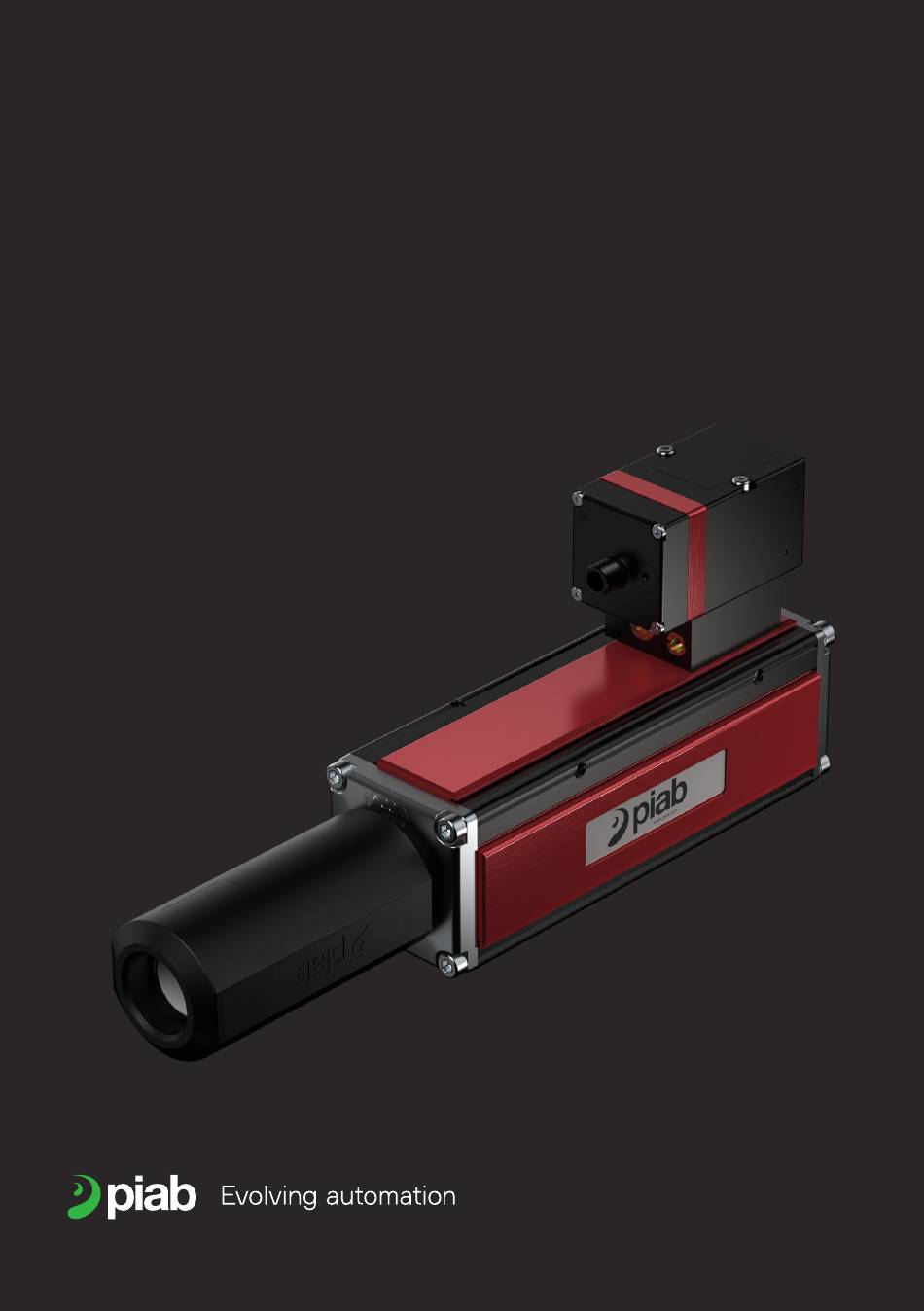

- Seite 1 Handbuch Handbuch P6010 PCC P6010 PCC Piab Cruise Control Piab Cruise Control...
- Seite 2 Hersteller ....6 Produktübersicht ... 6 Interne Anschlüsse..7 Dieses Handbuch ist in den folgenden Sprachen unter piab.com verfügbar: CHINESISCH ITALIENISCH...
- Seite 3 Warnung! Abluft Die P6010 PCC wird für Anwendungen verwendet, bei denen ein konstanter Vakuumdruck gewünscht ist. Das Handbuch kann unter piab.com in den 12 auf Seite 2 gezeigten Sprachen heruntergeladen Warnung! werden. Die Originalanleitungen sind in Uneingeschränkte Abluft englischer Sprache verfasst.
- Seite 4 Alle Bestandteile des Produkts sind Die Verwendung von Schutzvorrichtungen silikonfrei. wird empfohlen, um das Verletzungsrisiko für Personen zu minimieren. Achten Sie genau darauf, dass Druckluft zur Explosion und Vakuum zur Implosion geschlossener Behälter führen kann. Handbuch P6010 PCC Seite 4/16...
- Seite 5 Die Wartung muss gemäß den Anweisungen erzeugt. So vermeiden Sie in diesem Handbuch durchgeführt werden. ausgeworfene Gegenstände Unterbrechen Sie vor Wartungsarbeiten die und Schäden am Produkt sowie pneumatische/elektrische Versorgung und Anwendungsfehler. lassen Sie den Restdruck ab. Handbuch P6010 PCC Seite 5/16...
- Seite 6 Montieren Sie das Produkt nicht in Identifikationsinformationen einem vollständig geschlossenen Raum gekennzeichnet. Während der ohne Belüftung und Abluftkanäle. Kommunikation mit Piab AB oder Service- • Centern beziehen Sie sich immer auf die Verwenden Sie das Produkt nicht Etiketteninformationen. als eigenständiges Gerät, um internationale Hebenormen zu erfüllen.
- Seite 7 P6010 PCC in Betrieb genommen wird, Betriebsdruck (Ist-Wert) mit dem arbeitet sie mit maximaler Effizienz, bis das eingestellten Betriebsdruck (Sollwert) gewünschte Vakuumniveau erreicht ist. vergleicht. Dann wird der Speisedruck von P6010 PCC SetPoint so gesteuert, dass das Betriebsvakuumniveau in der Pumpe konstant gehalten wird. Mikroprozessor Die analoge Spannung, der Sollwert, entspricht dem Betriebsdruck.
- Seite 8 0,88 5,95 7,73 9,36 Kann nicht angegeben werden Die P6010 PCC sollte immer an eine Die steuernde Einheit muss in der Lage sein, stabilisierte 24-V-Stromversorgung und eine ein Signal von 0–10 V für den Sollwert zu externe Steuerspannung (Sollwert) speisen. angeschlossen werden. Die Einheit wird Wenn Sie ein Potentiometer für die...
- Seite 9 B. Regler des Abluftanschlusses, PCC 4.2 Elektrischer Anschluss Figure 4 Detail A vergrößert. Pin Nr. Beschreibung +24-VDC-Spannungsversorgung Sollwert 0–10 V GND-Versorgung/Signal Analogausgang 0–10 V Nicht verwendet Für Kabel mit einer Länge von mehr als 3 m sind möglicherweise Filter und/oder Schirmklemmen erforderlich. Handbuch P6010 PCC Seite 9/16...
- Seite 10 4-V-Spannungsversorgung > 120 mA P6010 PCC Pin 1 +24-VDC Stromversorgung Sollwert 0–10 V Pin 2 0–10 V Sollwert Signalerdung Pin 3 GND-Versorgung/Signal Pin 4 Analogausgang 0–10 V Pin 5 Nicht verwendet 24-V-Spannungsversorgung > 100 mA P6010 PCC Sollwert 0–10 V Pin 1 +24-VDC Stromversorgung Pin 2 0–10 V Sollwert Pin 3 GND-Versorgung/Signal Pin 4 Analogausgang 0–10 V...
- Seite 11 4.3 Maßzeichnung 4x M5 G1" 6.69" 0.866" 3.03" 8.43" 4.61" 10.5 0.413" 5-pin male, M12 G1/4" 1/8"NPSF, G1/8" 1/4"NPSF, G1/4" 1/8"NPSF, G1/8" 1"NPSF, G1" 1"NPSF, G1" 18.5 0.728" 1.34" 3.23" 2.09" Figure 5 Maßzeichnung. Handbuch P6010 PCC Seite 11/16...
- Seite 12 Elektrischer Anschluss M12 5-poliger Stecker Druckverlust (DP) 0,1 [14,5] Linearität < 1,5 Hysterese < 0,5 Wiederholbarkeit < 0,5 Eingangsimpedanz, Eingangssignal Skalierungsfaktor, Eingangssignal 0–90 -kPa = 0–10 VDC [0–27 -inHg = 0–10 VDC] Regler des Betriebsbereichs, Vakuumniveau -kPa [-inHg] 0–90 [0–27] Handbuch P6010 PCC Seite 12/16...
- Seite 13 6. Ersatzteile und Zubehör Figure 6 Ersatzteilübersicht. Beschreibung Ersatzteil-Nr. Funktion des PCC-Vakuums kpl. 0120021 Regler des PCC-Vakuums 0125796 O-Ring 8 x 1,5 O-Ring 8 x 1,5 O-Ring 9,1 x 1,5 O-Ring 2,1 x 1,2 O-Ring 2 x 1,3 O-Ring 12 x 1,5 Kabel M12 4-polige Buchse, PUR, 0121817 5 m Handbuch P6010 PCC Seite 13/16...
- Seite 14 Verkäufer reparierten Belastungen, abnormalen Umwelt- oder oder ausgetauschten Produkte. Arbeitsbedingungen ausgesetzt wurde oder entgegen den für die Produkte geltenden Handbüchern oder Anweisungen des Verkäufers oder entgegen der guten Handelspraxis verwendet, installiert, gepflegt, überprüft oder gewartet wurde; Handbuch P6010 PCC Seite 14/16...
- Seite 15 8. Recycling und Entsorgung Im Entwicklungsprozess der Produkte von Piab werden Umweltaspekte berücksichtigt, um einen minimalen ökologischen Fußabdruck sicherzustellen. Piab ist nach ISO-14001 zertifiziert und erfüllt außerdem die Anforderungen der REACH (EC 1907/2006). Die Handhabung des Recyclings sowie der Entsorgung variiert von Land zu Land, daher muss dieser Prozess in voller Übereinstimmung mit den jeweiligen...
- Seite 16 +33 (0)16-430 82 67 +46 (0)8-630 25 00 +55 (0)11-449 290 50 +86 21 5237 6545 +33 (0)16-430 82 67 +46 (0)8-630 25 00 +55 (0)11-449 290 50 +86 21 5237 6545 info-france@piab.com info-sweden@piab.com info-brasil@piab.com info-china@piab.com info-france@piab.com info-sweden@piab.com info-brasil@piab.com info-china@piab.com Mölndal...
