PIAB CU-3B Bedienungsanleitung
Elektronische steuereinheit für piflow® und piflow®p
Verwandte Anleitungen für PIAB CU-3B
Inhaltszusammenfassung für PIAB CU-3B

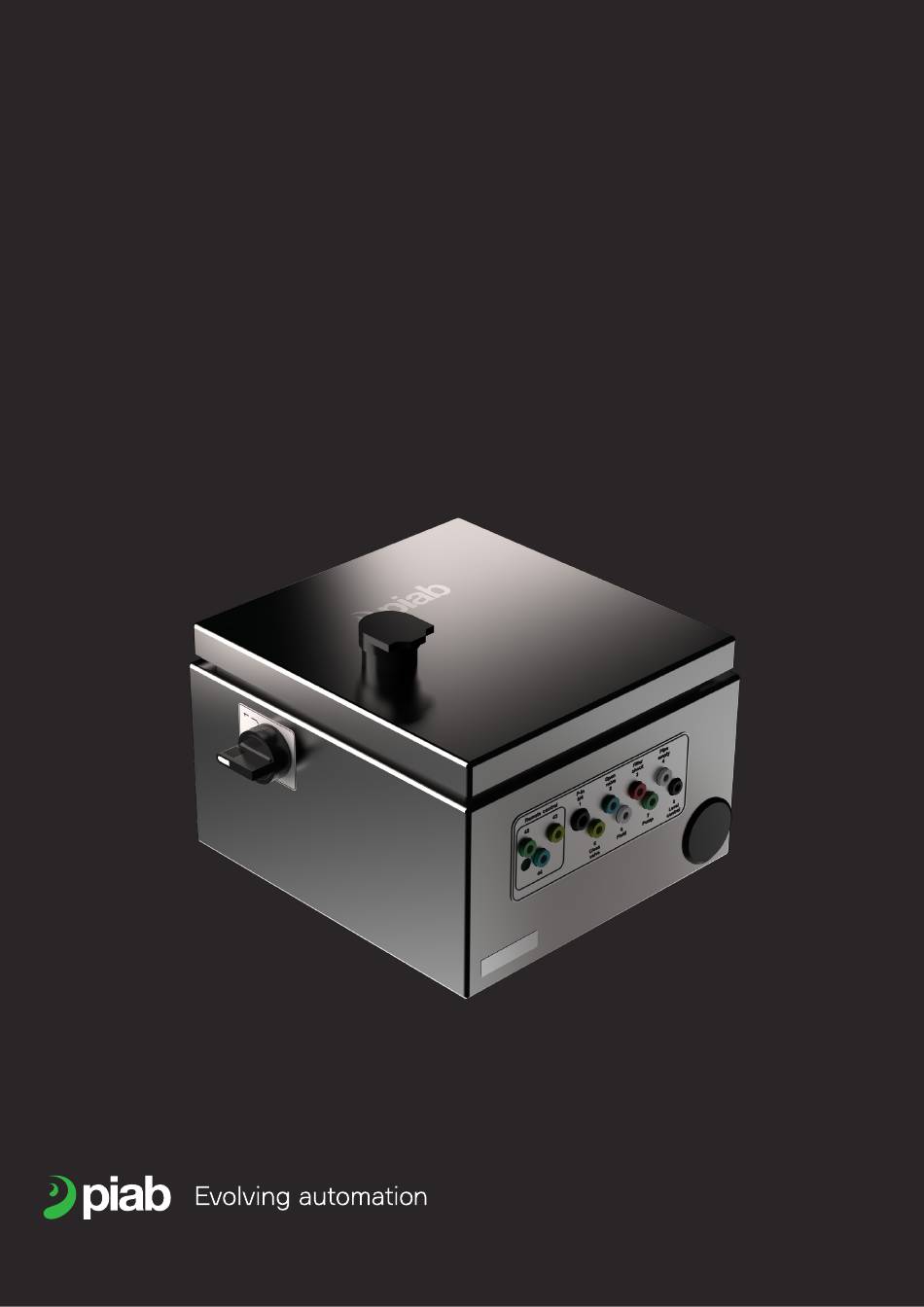

- Seite 1 Bedienungsanleitung Bedienungsanleitung PCU-15/PCU-15S CU-3B Elektronische Steuereinheit für Steuereinheit für piFLOW® und piFLOW®p-För- piFLOW Vakuumförderer ® derer Art.-Nr. 0232670, Rev.07, GB, 2020-12 Originalanleitung...
- Seite 2 Diese Bedienungsanleitung ist in den folgenden Sprachen unter piab.com verfügbar: Chinesisch Englisch Französisch Deutsch Italienisch Japanisch Koreanisch Polnisch Portugiesisch Russisch Spanisch Schwedisch...
-
Seite 3: Inhaltsverzeichnis
8. Installation ..... 13 Montage des CU-3B ....13 Druckluft. -
Seite 4: Einführung In Die Bedienungsanleitung
Diese Bedienungsanleitung, insbesondere der Abschnitt über die Sicherheit, muss von allen Mitarbeitern gelesen werden, die Arbeiten mit dem Produkt oder Gerät ausführen werden: • Betriebspersonal • Service- und Wartungspersonal • Reinigungspersonal (Reinigung der Geräte und der Umgebung). Seite 4/20 CU-3B Bedienungsanleitung... -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen 2. Sicherheitsanweisungen 2.3 Sichere Verwendung Zur Gewährleistung einer sicheren Verwendung der Steuereinheit CU-3B ist Folgendes zu beachten: 2.1 Allgemeine Sicherheit Hinweis! Die in dieser Bedienungsanleitung beschriebene Steuereinheiten ist für den Einsatz in industriellen • Lesen Sie die Bedienungsanleitung vor Systemen vorgesehen und darf daher nicht unter Installation und Betrieb durch. -
Seite 6: Fehlgebrauch Und Zweckentfremdung
3.1 Hersteller Piab AB Postfach 146 SE-182 12 Danderyd SCHWEDEN 3.2 Bestimmungsgemäße Verwendung Die bestimmungsgemäße Verwendung der Steuereinheit CU-3B besteht darin, an ein Vakuumfördersystem von Piab angeschlossen zu werden. • Das Gerät ist in Umgebungen gemäß den Produktspezifikationen zu verwenden. •... -
Seite 7: Übersicht
Übersicht 4. Übersicht Das pneumatische Steuersystem steuert die Funktionen des Vakuumförderers. Dies ist ein Überblick über die Pneumatiksteuerung und ihre Funktionen. Steuereinheit CU-3B Nummer Beschreibung Einstellbare Förderzeit Einstellbare Entleerzeit für Förderer Start/Stop Die folgende Funktion kann vom Bediener eingestellt werden... -
Seite 8: Technische Daten
Technische Daten 5. Technische Daten Allgemeines Beschreibung Einheit Wert Material 1.4404 Temperatur °C 0–50 Gewicht 4,10 Leistung Beschreibung Einheit Wert Speisedruck 0,4–0,6 Elektrische Daten Beschreibung Einheit Wert Sicherheitsklassifizierung IP54 Seite 8/20 CU-3B Bedienungsanleitung... -
Seite 9: Abmessungen
Abmessungen 6. Abmessungen Steuereinheit CU-3B Art.-Nr. 0242365 7.87" 3.94" 4x M6 25.5 1.00" 11.8" 10x D=4 Bedienungsanleitung CU-3B Seite 9/20... -
Seite 10: Anschlüsse
Anschlüsse 7. Anschlüsse Hinweis! Weitere Informationen zum Anschluss finden Sie in der Bedienungsanleitung für das Vakuumfördersystem. Anschluss elektrischer Signale zum Vakuumförderer. CU-3B 42/43/44 Funktion Schlauchabmessung AD/ID (mm) Farbe schluss Druckluft, Eingang Schwarz Druckluft, in VU Schwarz Bodenklappe, öffnen Blau Signal-Sensorreinigung... -
Seite 11: Komponenten Und Pneumatik-Schaltplan
Anschlüsse 7.1 Komponenten und Pneumatik-Schaltplan Steuereinheit CU-3B Bedienungsanleitung CU-3B Seite 11/20... - Seite 12 Anschlüsse Remote Control & Seite 12/20 CU-3B Bedienungsanleitung...
-
Seite 13: Installation
5 μm vorhanden sein dürfen. 8.3 Position des Bedieners Der Bediener muss sich an einer Position befinden, in der er leicht auf die Steuereinheit CU-3B zugreifen kann, um den Förderer zu steuern. Weitere Installationstipps finden Sie im Bedienungsanleitung des Vakuumförderers. -
Seite 14: Fehlerbehebung
Fehlerbehebung 9. Fehlerbehebung Weitere Informationen zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Vakuumförderers. Seite 14/20 CU-3B Bedienungsanleitung... -
Seite 15: Service Und Wartung
Servicearbeiten an der Steuereinheit muss diese von der Druckluftversorgung getrennt werden. • Reinigen Sie die Steuereinheit mit einem feuchten Tuch. Nicht mit Wasser abspülen. • Weitere Informationen zu Wartung und Instandhaltung finden Sie in der Bedienungsanleitung des Vakuumförderers. Bedienungsanleitung CU-3B Seite 15/20... -
Seite 16: Ersatzteile
Ersatzteile 11. Ersatzteile Steuereinheit CU-3B Seite 16/20 CU-3B Bedienungsanleitung... - Seite 17 0119758 1:12 Anschlussblock CU-3B 0242912 1:13 Türverriegelung cpl. 0119776 1:14 Druckentlastung-Stopfen 0113022 1:15 JA-Element, mit Schrauben 0242954 1:16 Anschlussblock CU-3B, kpl. mit O-Ringen und Verbind- 0242962 1:17 Y-Verbinder D=4 2x D=4 0242985 Montagehalterung kpl. (Zubehör) 0104492 Bedienungsanleitung CU-3B Seite 17/20...
