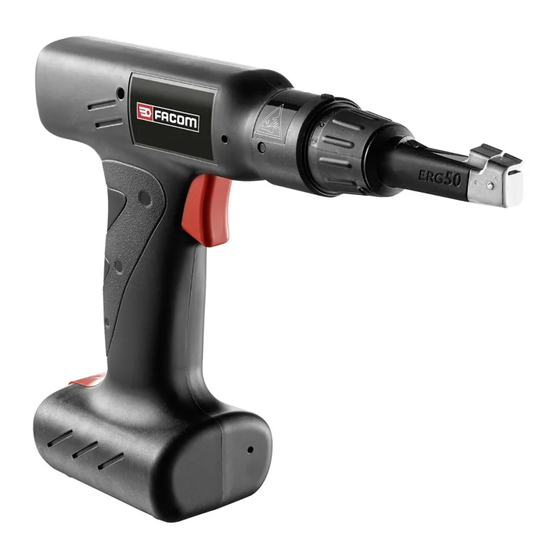

Facom CL3.CTB50 Original Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
PINCE A COLLIER ELECTROPORTATIVE EN KIT
POWER CLAMP PLIERS KIT
TRAGBARE, ELEKTRISCHE KABELBINDERZANGE IM SATZ
ALICATE PARA ABRAZADERA ELECTROPORTATIL
KIT PINZA ELETTRICA PORTATILE PER FASCETTE
CONJUNTO DE FERRAMENTA PARA INSTALAÇÃO
DE ABRAÇADEIRAS PORTÁTIL
NU-CL3.CTB50 - CL3.CTB120_0216.indd 1
Notice originale
Original instructions
Originalbedienungsanleitung
Manual original
Istruzioni originali
Manual original
1
CL3.CTB50
CL3.CTB120
CL3.CTB50
CL3.CTB120
2/9/2016 4:24:49 PM
Inhaltsverzeichnis
Verwandte Anleitungen für Facom CL3.CTB50
Inhaltszusammenfassung für Facom CL3.CTB50
-
Seite 20: Sicherheit Des Arbeitsbereichs
Lassen Sie Ihr Werkzeug von einem qualifizierten Reparateur instandsetzen, der ausschließlich identische Ersatzteile benutzt. Dadurch wird die Sicherheit des Werkzeugs gewährleistet. Warnung – wenn dieses Symbol angezeigt wird, werden Sicherheitsmaßnahmen angegeben, um eventuelle Gefahren und Schäden zu vermeiden. NU-CL3.CTB50 - CL3.CTB120_0216.indd 20 2/9/2016 4:25:30 PM... - Seite 21 L = 2,4 bis 4,8 mm / 0.094” bis 0.189” L= 4,8 mm bis 7,6 mm / 0.189” bis 0.299” 8 Spannkräfte 2 Spannkräfte (Farbe schwarz) (Farbe orange) Schmaler austauschbarer Kopf Breiter austauschbarer Kopf Art.-Nr.: CL3.CTB50-MK Art.-Nr.: CL3.CTB120-MK NU-CL3.CTB50 - CL3.CTB120_0216.indd 21 2/9/2016 4:25:33 PM...
- Seite 22 ZUBEHÖR 3.1 AKKU Die Zange kann nur mit einem FACOM-Akkublock Art.-Nr. CL3.CTB-BA, der mit dem folgenden Etikett versehen ist, sicher betrieben werden. Akku-Artikelnummer: CL3.CTB-BA Merkmale Spannung 11,25 VDC Kapazität 2,95 Ah / 33,2 Wh Die Vorsichtsmaßnahmen bei der Benutzung des Akkus bitte in dessen Bedienungsanleitung nachschlagen.
-
Seite 23: Gürtel Und Holster
Dabei muss auf die Richtung geachtet werden. Die Zange kann jetzt benutzt werden. AKKU EINSETZEN/HERAUSNEHMEN Die nachfolgenden Bilder beschreiben die Etappen zum Einsetzen des Akkus in das Gerät. Die Akku-Verriegelungsklammer mit dem Daumen drehen, damit die Klappe des Akkufachs geöffnet werden kann. NU-CL3.CTB50 - CL3.CTB120_0216.indd 23 2/9/2016 4:25:36 PM... -
Seite 24: Einstellung Der Kabelbinderspannung
6.1 WAHL DER ZANGE Es gibt zwei Werkzeugversionen: Die Zange CL3.CTB50 für 2,4 bis 4,8 mm / 0.094” bis 0.189” breite Kabelbinder. Die Zange CL3.CTB120 für 4,8 bis 7,6 mm / 0.189” bis 0.299” breite Kabelbinder. 6.2 EINSTELLUNG DER KABELBINDERSPANNUNG Den Kopf mit der Rändelschraube auf die gewünschte Spannkraft stellen. -
Seite 25: Die Einstellung Der Spannkraft Verriegeln
Wenn der Anwender dies wünscht, kann die Spannkrafteinstellung verriegelt werden, damit die Zange nicht auf einer unerwünschten Position verwendet werden kann. Am Werkzeugkopf gibt es eine Blockierschraube für diese Funktion. Dafür den im Koffer enthaltenen 1,5 mm Imbusschlüssel FACOM Artikelnummer 83SH.1.5 benutzen. Madenschraube zum Blockieren der Einstellung NU-CL3.CTB50 - CL3.CTB120_0216.indd 25... -
Seite 26: Ersetzen Des Akkus
Einen geladenen Akku in die Aufnahme einsetzen. Die Lasche muss zur Oberseite der Zange zeigen. Die Klammer loslassen. PANNENHILFE UND WARTUNG 8.1 FEHLERTYPEN Die Anzeigeleuchte zeigt dem Benutzer auch mögliche Funktionsstörungen und Sicherheitsmodi des Werkzeugs an. NU-CL3.CTB50 - CL3.CTB120_0216.indd 26 2/9/2016 4:25:46 PM... -
Seite 27: Spezifikationen
FACOM durchgeführt. Der Benutzer darf das Werkzeug aus keinerlei Grund öffnen. Nur befugtes FACOM-Personal ist berechtigt, an dem Werkzeug Aktualisierungen oder Reparaturen durchzuführen. 8.3 KUNDENDIENST Für Fragen oder Arbeiten am Werkzeug wenden Sie sich bitte an Ihren FACOM-Händler. 8.4 ERSATZTEILE Folgende Ersatzteile sind verfügbar: Für CL3.CTB50 verfügbare Teile: ... -
Seite 28: Entsorgung Und Umweltbelange
Die motorgetriebenen FACOM-Werkzeuge haben eine Garantie von 24 Monaten ab dem Kaufdatum gegen Herstellungs- und Materialfehler. Für das Zubehör, das Ladegerät und die Akkus von FACOM gilt die gesetzliche Garantie. Diese Garantie greift in folgenden Fällen nicht: normaler Verschleiß, Nichteinhaltung der Benutzungsanwei- sungen und Sicherheitsvorschriften, zweckentfremdete oder missbräuchliche Benutzung des Werkzeugs,...
