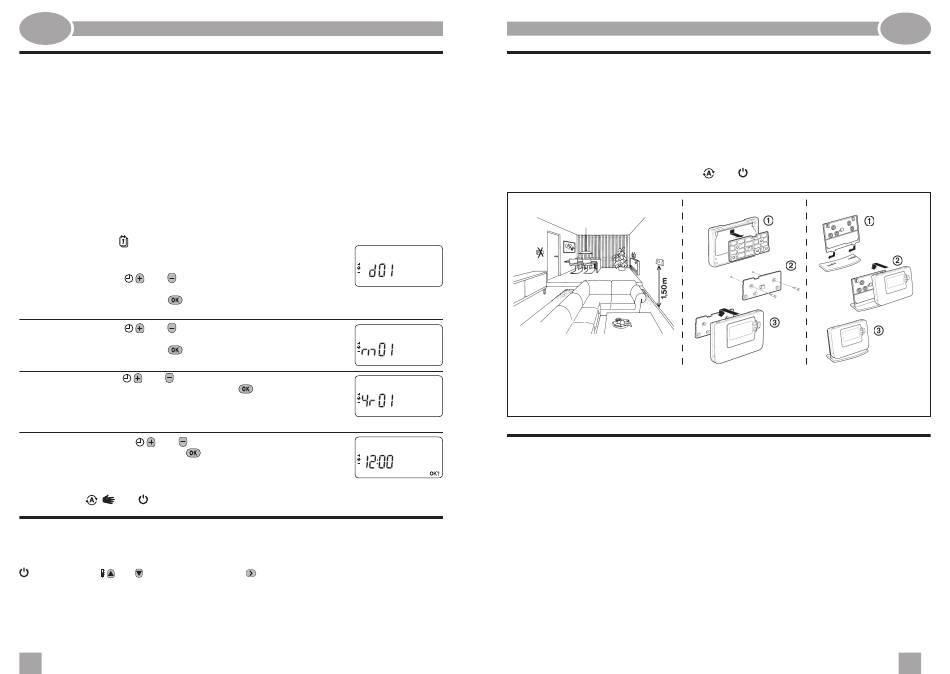

2.2 Installation des Raumthermostats

2.2.1 Einschalten

Zum Einbau der Batterien:
a. Heben Sie die Frontabdeckung des Raumthermostat nach oben, um an
die Batteriea-bdeckung und die Produktsteuerung zu gelangen.
b. Entfernen Sie die Batterieabdeckung, indem Sie sie nach unten drücken und herausziehen.
c. Legen Sie die 2 x AA LR6 Alkaline Batterien ein, die zusammen mit dem Raumthermostat
geliefert wurden und stellen Sie dabei die richtige Polarität der Batterien sicher.
d. Nach einer kurzen Unterbrechung zeigt der Raumthermostat
Informationen auf der Anzeige an und ist nun betriebsbereit.
e. Befestigen Sie die Batterieabdeckung wieder, indem Sie sie fest in
die Vorderseite des Raumthermostats zurückschieben.
Einstellen von Datum und Uhrzeit:
a. Drücken Sie die Taste
, um mit der Einstellung des Datums
zu beginnen. Wenn Sie das Datum zum ersten Mal einstellen,
nachdem die Batterien eingelegt wurden, zeigt das Display:
Drücken Sie die Tasten
oder
, um den aktuellen Tag
des Monats einzustellen (z. B. d 01 = 1. Tag des Monats) und
drücken Sie dann die grüne Taste
zum Bestätigen.
b. Drücken Sie die Tasten
oder
, um den aktuellen
Monat des Jahres einzustellen (z. B. m 01 = Januar) und
drücken Sie dann die grüne Taste
zum Bestätigen.
c. Drücken Sie die Tasten
oder
, um das aktuelle Jahr einzustellen (z. B.
yr 15 = 2015) und drücken Sie dann die grüne Taste
Das Datum ist nun gespeichert und die Tagesanzeige wird unter dem
aktuellen Tag der Woche angezeigt (z. B. 1 = Montag, 2 = Dienstag etc.)
d. Verwenden Sie die Tasten
oder
, um die richtige Uhrzeit einzustellen
und drücken Sie dann die grüne Taste
Tastendruck verändert die Uhrzeit um 1 Minute, ein Halten der Taste
ändert die Uhrzeit zuerst langsam und dann allmählich schneller.
Hinweis: Falls Sie nur zufällig in diesen Modus gelangt sind, drücken
Sie die Taste
,
oder
, um diesen Modus zu verlassen.
2.2.2 RF-Kommunikationscheck (Testmodus)
Um die RF-Kommunikation zu kontrollieren, den Raumthermostat etwa 2-3 Meter von dem
installierten Empfänger entfernt halten. Drücken Sie zuerst am Raumthermostat die Taste
, dann die Tasten
und
zusammen mit der Taste
halten. Der Raumthermostat sendet Testsignale an das Empfänger., wobei die grüne
LED alle 6 Sekunden (Relaisausgang bleibt aus) maximal 10 Minuten lang aufleuchtet.
Wenn die grüne LED alle 6 Sekunden aufleuchtet, gehen Sie zum nächsten Schritt.
HINWEIS: Wenn die grüne LED nicht in bestimmten Intervallen angeschaltet ist, blinkt die rote LED,
oder wenn Sie eine Ersatz-Receiver-Box oder einen Ersatz-Raumthermostat installieren, befolgen
Sie die in Abschnitt 4. Zuordnungs-/Neuzuordnungsverfahren beschriebenen Verfahren.
16
EINBAUANLEITUNG
zum Bestätigen.
zum Bestätigen. Jeder
3 Sekunden lang gedrückt
EINBAUANLEITUNG

2.2.3 Lokalisierung des Raumthermostats

Während das Raumthermostat noch immer im TEST-Modus ist, wie in Abschnitt 2.2.2 beschrieben,
sollte es unter Berücksichtigung und unter Beachtung der untenstehenden Illustrationen fixiert werden:
1. Finden Sie eine geeignete Stelle, an der die Signalübertragung sicher ist. Eine
betriebssichere Übertragung wird angezeigt, wenn die grüne LED des Empfänger alle
6 Sekunden aufleuchtet. HINWEIS: Das Relais des Empfänger ist ausgeschaltet.
2. Das Raumthermostat ENTWEDER an der Wand mit der Wandhalterung anbringen ODER
optional den Tischhalter wie in untenstehender Illustration gezeigt zusammenstecken.
3. Den Testmodus verlassen durch drücken der
• Der Raumthermostat sollte für einen besten Empfang an einer freien Fläche installiert werden, da er ein RF-Gerät ist.
• Mindestens 30cm Abstand zu Metallgegenständen, einschließlich Schalterdosen, und
mindestens 1 Meter von anderen Elektrogeräten, wie z. B. Radio, TV, PC usw., halten.
• Nicht an Metallschalterdosen anbringen.

2.3 Kommunikationsunterbrechung

AM
Wenn eine HF-Kommunikationsunterbrechung auftritt, dann zeigt
die LED auf dem Empfänger die Art des Fehlers an.
• Wenn zwischen dem Empfänger und dem Room Unit ein Kommunikationsfehler auftritt,
dann blinkt die LED auf dem Empfänger alle 3 Sekunden 0,1 Sekunden lang EIN
• Wenn ein Kommunikationsfehler zwischen dem Kessel oder dem Wärmepumpenregler auftritt, dann
blinkt die LED auf dem Empfänger drei Mal ganz schnell und erlischt dann für drei Sekunden,
• Wenn mehr als ein Raumthermostat installiert wurde, z.B. in Multi-Zonen-Systemen,
und die Kommunikation mit einer Zone unterbrochen wurde, dann blinkt die rote LED
auf dem Empfänger zwei Mal ganz schnell und erlischt dann für zwei Sekunden.
• Wenn mehr als ein Raumthermostat installiert wurde, z.B. in Multi-Zonen-Systemen,
und die Kommunikation mit beiden Zonen unterbrochen wurde, dann blinkt die rote LED
auf dem Empfänger einmal für 0,1 Sekunden EIN und für 0,9 Sekunden AUS.
Sobald festgestellt wurde, welches Gerät fehlerhaft ist, wird dieses ausgetauscht. Befolgen Sie
das Neubindungsverfahren, das in Abschnitt 4. Zuordnungs-/Neubindungsverfahren.
oder
.
Wandhalterung
Tischhalter
• Es wird empfohlen, das Empfänger komplett zu installieren.
DE
17
