1. Installationsinformationen

Da diese Produkte unter Verwendung der RF-Technologie kommunizieren, ist bei der
Installation größte Vorsicht geboten. Die Lokalisierung der RF-Komponenten sowie die
Baustruktur können die Leistung des RF-Systems beeinflussen. Um Systemzuverlässigkeit zu
gewährleisten, lesen Sie bitte die nachstehenden Informationen und wenden diese an.
Innerhalb eines gewöhnlichen Wohngebäudes sollten die beiden Produkte betriebssicher innerhalb
einer Reichweite von 30m kommunizieren. Es ist wichtig zu berücksichtigen, dass Wände und
Decken das RF-Signal vermindern. Die Stärke des RF-Signals, welches das Empfänger erreicht,
hängt von der Anzahl der Wände und Decken ab, die sie vom Raumthermostat trennen,

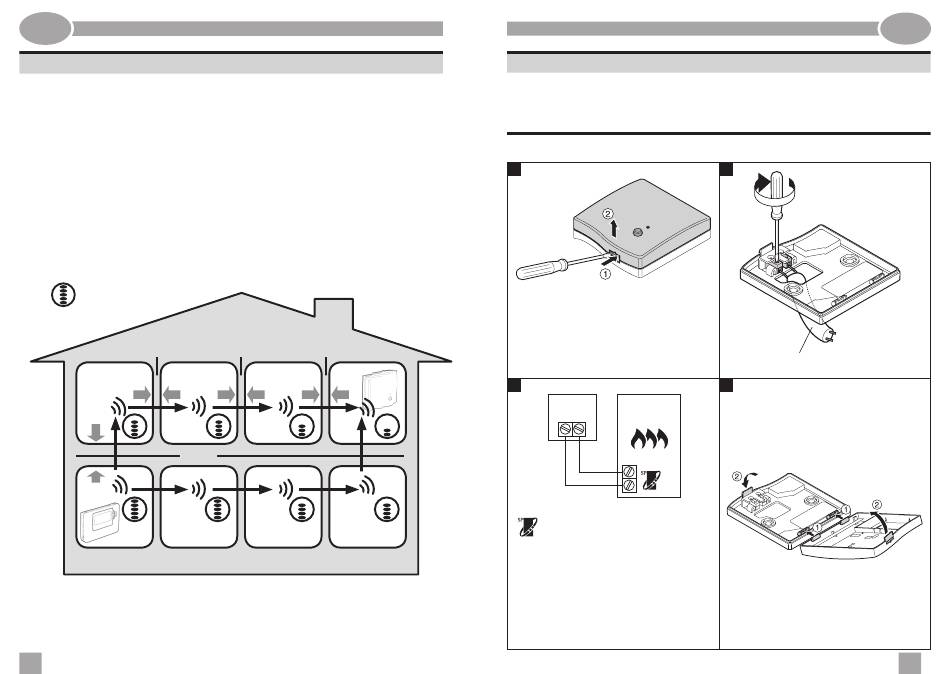

sowie von der Baukonstruktion – das untenstehende Schaubild zeigt ein Beispiel für eine
typische Verminderung der Signalstärke. Wände und Decken, die mit Stahl verstärkt sind, oder
Gipskartonwände, die mit Metallfolie überzogen sind, vermindern das RF-Signal deutlich stärker.
Sobald eine Stelle für den Raumthermostat ausgewählt wurde, kann dies unter
Verwendung des RF-Kommunikationstest-Modus wie in Abschnitt 2.2.3 Lokalisierung des
Raumthermostats beschrieben kontrolliert werden. Wenn die Stelle ungeeignet ist, wird
das Empfänger nicht reagieren und es muss eine andere Stelle gewählt werden.
= Signallstärke
Wand
Decke
Max. Signallänge 30 Meter
Typisches Beispiel für Bausubstanz-Signalverluste.
14
EINBAUANLEITUNG
Wand Wand
EINBAUANLEITUNG

2. Installation des RC35RF

Bitte befolgen Sie die nachstehenden Illustrationen und Informationen der Reihenfolge nach,
um das Empfänger und den Raumthermostat richtig zu installieren. Für untzerschiedliche
Anwendungen, zur Aktivierung von Besonderheiten und um zu sehen, welche anderen
Systemoptionen verfügbar sind, lesen Sie Abschnitt 3. Installateurmodus.
2.1 Installation des Empfänger
1
HINWEIS: Das Empfänger enthält keine Teile,
die vom Benutzer gewartet werden können.
Es sollte nur von qualifizierten Installateuren
geöffnet und installiert werden.
ACHTUNG: Elektrostatisch empfindliches
Gerät! Die Leiterplatte bitte nicht berühren.
3
Empfänger
OpenTherm ® - communication
Das RC35RF kann an andere OpenTherm-
Geräte angeschlossen werden. Informationen
zur richtigen Verkabelung finden Sie im
Montagehandbuch des OpenTherm-Gerätes.
HINWEIS: Alle Verdrahtungen müssen mit den
VDE-Verdrahtungsvorschriften übereinstimmen.
VORSICHT: Raumtemperatur und Grenzströme
beachten (siehe Kabelaufschrift auf Empfänger)
DE
2
max. 30m. 2 x 0.5mm ; 2 x 0.8mm
2 2
4
