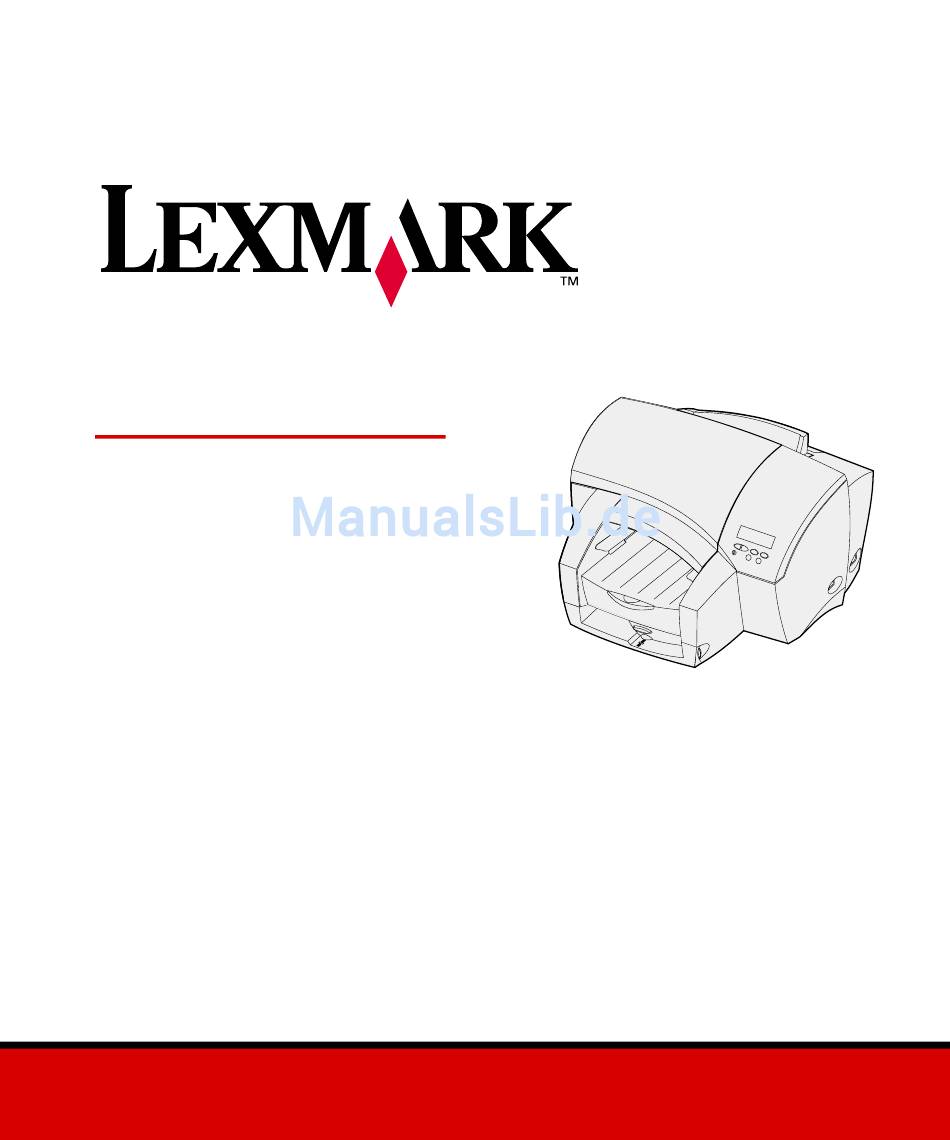

Lexmark J110
Installationshandbuch
www.lexmark.com

Werbung

loading

Verwandte Anleitungen für Lexmark J110

Inhaltszusammenfassung für Lexmark J110

  • Seite 1 Lexmark J110 Installationshandbuch www.lexmark.com...
  • Seite 3 Überprüfung des Betriebs mit anderen als den vom Hersteller ausdrücklich genannten Produkten, Programmen oder Dienstleistungen durch den Benutzer erfolgt auf eigene Verantwortung. Lexmark und Lexmark mit der roten Raute, MarkNet und MarkVision sind Warenzeichen von Lexmark International, Inc., eingetragen in den USA und/oder anderen Ländern. PerfectFinish ist ein Warenzeichen von Lexmark International, Inc.
  • Seite 4 • Dieses Produkt und die zugehörigen Komponenten wurden für einen den weltweit gültigen Sicherheitsanforderungen entsprechenden Einsatz entworfen und getestet. Die sicherheitsrelevanten Funktionen der Bauteile und Optionen sind nicht immer offensichtlich. Sofern Teile eingesetzt werden, die nicht von Lexmark stammen, wird von Lexmark keinerlei Verantwortung oder Haftung für dieses Produkt übernommen.

  • Seite 5: Info Zum Drucker

    Info zum Drucker Ihr Lexmark J110-Drucker ist ein kompakter Farb-/ Schwarzweißdrucker, dessen PerfectFinish™-Kassette den schnellen Druck mit hoher Qualität ermöglicht. Optionale Basisdrucker Basisdrucker Universalzuführung mit Optionen Führt alle Druck- medien - von Folien bis Briefumschläge - aus einem Einzug zu.

  • Seite 6: Schritt 1: Auspacken Des Druckers

    Wenn Sie Hilfe während der Installation Schablone benötigen oder falls Teile fehlen oder beschädigt PerfectFinish- Kassette sind, finden Sie die für Ihr Land erforderliche Lexmark Telefonnummer auf der Registrierkarte. Druckköpfe mit Entfernen Sie sämtliches Klebeband und eingesetzter schwarzer Verpackungsmaterial aus dem Druckerinnern...
  • Seite 7 Schritt 2: Einsetzen der PerfectFinish-Kassette Die einzigartige PerfectFinish-Kassette des Druckers setzt neue Maßstäbe für qualitativ hochwertigen Druck auf vielen Sorten Normalpapier. Entfernen Sie die manuelle Zuführung. Nehmen Sie die PerfectFinish-Kassette aus der Verpackung. Einsetzen der PerfectFinish-Kassette...
  • Seite 8 Halten Sie die PerfectFinish-Kassette so, daß sich das Ventil auf der linken Seite befindet. Ventil Richten Sie die Kassette auf die Riegel im Drucker aus. Riegel Riegel Einsetzen der PerfectFinish-Kassette...
  • Seite 9 Schieben Sie die Kassette in den Drucker, bis Riegel sie sich wie abgebildet unter den Riegeln Riegel befindet. Drücken Sie die Kassette nach unten, damit sie fest im Drucker sitzt. Bringen Sie die manuelle Zuführung wieder an. Warnung: Schalten Sie den Drucker und den Computer erst ein, nachdem Sie alle Optionen und Kabel angebracht haben.

  • Seite 10: Installieren Einer 250-Blatt-Zuführung

    Schritt 3: Installieren der Druckeroptionen Installieren einer Die Anbringung der optionalen 250-Blatt-Zuführung 250-Blatt-Zuführung verdoppelt die Papierkapazität Ihres Druckers. Nehmen Sie die Papierzuführung aus der Verpackung. Stellen Sie die Papierzuführung am gewünschten Druckerstandort auf. Fassen Sie in die Griffmulden auf beiden Seiten des Druckers, heben Sie den Drucker vorsichtig hoch, und setzen Sie ihn auf der Griffmulde...
  • Seite 11 Bevor Sie den Drucker zu einem anderen Standort transpor- tieren, muß die 250-Blatt-Zuführung entfernt werden. Installieren einer Die Universalzuführung besteht aus zwei Teilen: der Universalzuführung Basis und der Papierstütze. Basis Papierstütze Führen Sie vor der Installation der Universalzuführung folgende Schritte durch: Entfernen Sie die manuelle Zuführung.
  • Seite 12 Nehmen Sie die Universalzuführung aus der Verpackung. Richten Sie die Basis zwischen den beiden Öffnungen im Drucker aus, und setzen Sie sie ein. Setzen Sie die Papierstütze in die Aufnahme ein. Installieren der Druckeroptionen...
  • Seite 13 Installieren eines Vergewissern Sie sich, daß der Drucker und der externen Druckservers Computer ausgeschaltet sind. Nehmen Sie den MarkNet XP-Druckserver, zwei Befestigungselemente und das Kabel aus der Verpackung. Wenn Sie einen MarkNet X2000 Series-Druckserver verwen- den, lesen Sie die Installationsanwei- sungen in der im Lieferumfang enthaltenen Dokumentation.
  • Seite 14 Stecken Sie ein Ende des Parallelkabels wie abgebildet in den Anschluß. Schließen Sie das andere Ende des Parallelkabels sowie das Netzkabel an den externen MarkNet XP-Druckserver an. Installieren der Druckeroptionen...

  • Seite 15: Schritt 4: Einlegen Von Papier

    Schritt 4: Einlegen von Papier Die Vorgehensweise zum Einlegen von Papier ist für Fach 1 und Fach 2 identisch. Ziehen Sie das Fach an der Seitenblende aus dem Drucker heraus. Drücken Sie den Seitenanschlag zusammen, und schieben Sie ihn ganz nach links. Einlegen von Papier...
  • Seite 16 Bevor Sie Druckmedien einlegen, biegen Sie den Stapel in beide Richtungen, um die Blätter voneinander zu lösen, und fächern Sie den Stapel auf. Gleichen Sie die Kanten auf einer ebenen Fläche an. Legen Sie das Papier mit der Druckseite nach unten in das Fach ein.
  • Seite 17 Das Papier muß flach im Fach liegen (1). Wenn die Längenführung zu eng an das Papier geschoben wird, biegt sich das Papier an der Papierstütze nach oben (2), wodurch es beim Einziehen zu einem Papierstau kommt. Drücken Sie den Seitenanschlag zusammen, und schieben Sie ihn nach rechts, bis er die Kante des Papierstapels leicht berührt.
  • Seite 18 So legen Sie Druckmedien in die Universalzuführung ein: Legen Sie die Druckmedien so gegen die rechte Papierführung, daß die Druckseite in Ihre Richtung zeigt. Drücken Sie den Hebel der linken Papierführung, und verschieben Sie die Führung, bis sie die Druckmedien leicht berührt.
  • Seite 19 Computer anschließen, verwenden Sie ein IEEE 1284-kompatibles Parallelkabel, das die bidirektionale Datenübertragung unterstützt. Wir empfehlen die Lexmark Kabel mit den Teilenummern 1329605 (3 m) oder 1247498 (6 m). Stellen Sie sicher, daß der Drucker und der Computer (und alle angeschlossenen Metall- Peripheriegeräte) ausgeschaltet und daß...

  • Seite 20: Anschließen Eines Usb-Kabels

    Wenn Sie Ihren Drucker mit einem USB (Universal USB-Kabels Serial Bus)-Kabel an einen Computer anschließen, empfehlen wir die Verwendung des Lexmark Kabels mit der Teilenummer 12A2405 (2 m). Stellen Sie sicher, daß der Drucker und der Computer (und alle angeschlossenen Peripheriegeräte) ausgeschaltet sind.

  • Seite 21: Anschließen Des Netzkabels

    Anschließen des Vergewissern Sie sich, daß der Drucker Netzkabels ausgeschaltet ist (Netzschalter in Position „O“). Stecken Sie ein Ende des Netzkabels wie abgebildet in den Netzkabelanschluß. Schließen Sie das andere Ende an eine ordnungsgemäß geerdete Steckdose an. Anschließen von Kabeln...
  • Seite 22 Schritt 6: Anbringen der Bediener- konsolenschablone Wenn Sie mit einer anderen Sprache als Englisch arbeiten möchten, bringen Sie die Schablone in Ihrer Sprache an der Bedienerkonsole an. Ziehen Sie die Schutzfolie von der Rückseite der Schablone ab. Richten Sie die Aussparungen in der Schablone auf die Tasten der Bedienerkonsole aus, und drücken Sie die Schablone fest an.

  • Seite 23: Schritt 7: Ändern Der Sprache

    Schritt 7: Ändern der Sprache Wenn Sie mit einer anderen Sprache als Englisch arbeiten möchten, ändern Sie die Sprache des an der Bedienerkonsole angezeigten Textes, bevor Sie eine Seite mit Menüeinstellungen drucken. Vergewissern Sie sich, daß der Drucker eingeschaltet ist und daß die Netzstecker aller angeschlossenen Peripheriegeräte eingesteckt sind.
  • Seite 24 Schritt 8: Installieren der Druckköpfe Der Drucker verfügt über zwei Druckköpfe: • In einen Druckkopf sind werkseitig drei Farbtintenkassetten ( C=Cyan, M=Magenta, ) eingesetzt. Y=Gelb • In den anderen Druckkopf ist eine schwarze Tintenkassette ( ) eingesetzt. K=Schwarz Schalten Sie den Drucker mit dem Netzschalter ein (|).
  • Seite 25 Öffnen Sie die vordere Abdeckung des Druckers. Nach einigen Sekunden bewegt sich der Druckwagen in die Ladeposition in der Mitte des Druckers. Heben Sie den Handgriff des Druckwagens an. Installieren der Druckköpfe...
  • Seite 26 Nehmen Sie die Druckköpfe aus der Verpackung. Nehmen Sie die Tintenkassetten nicht aus den Druckköpfen. Druckkopf mit Druckkopf mit Farbtinten- schwarzer kassetten Tintenkassette (CMY) Entfernen Sie die Kunststoffschutzabdeckung vom schwarzen Druckkopf. Installieren der Druckköpfe...
  • Seite 27 Ziehen Sie den Folienstreifen zwischen der Tintenkassette und dem Druckkopf heraus. Entfernen Sie vorsichtig die Kunststoffab- deckung von der Unterseite des Druckkopfs. Installieren der Druckköpfe...
  • Seite 28 Entriege- Halten Sie den schwarzen Druckkopf wie in der lung Abbildung dargestellt. Berühren Sie nicht die Entriegelung an der Tintenkassette, da diese dabei aus dem Druckkopf herausfallen kann. Schieben Sie die Lasche des Druckkopfs unter den kleinen Pfeil am rechten Druckwagenfach. Drehen Sie den Druckkopf zur Rückseite des Druckers, bis er einrastet.
  • Seite 29 Wiederholen Sie die Schritte 5 bis 10, um den Farbdruckkopf im linken Fach zu installieren. Ziehen Sie den Handgriff des Druckwagens ganz nach unten, um die Druckköpfe zu verriegeln. Wenn sich der Handgriff nicht richtig schließen läßt, überprüfen Sie, ob der Druckkopf wirklich unter das Fach geschoben wurde (siehe Schritt 9).

  • Seite 30: Schritt 9: Überprüfen Der Konfiguration

    Schritt 9: Überprüfen der Konfiguration Drucken Sie eine Seite mit Menüeinstellungen, um eine Liste der aktuellen Druckereinstellungen zu erhalten und die ordnungsgemäße Installation der Optionen zu überprüfen. Vergewissern Sie sich, daß der Drucker eingeschaltet ist. Drücken Sie , bis Menü> MENÜ...
  • Seite 31 Sie Druckertreiber, ColorSync- Profile, Wasserzeichen- und Hilfedateien sowie eine Hilfe-Bibliothek und Dienstprogramme zur Erstellung von Statusberichten von unserer Website (www.lexmark.com) herunterladen. Die Readme-Datei der CD enthält eine vollständige Liste der auf der CD verfügbaren Treiber. Befolgen Sie die nachstehenden Anweisungen, um einen Windows-Druckertreiber zu installieren.
  • Seite 32 Wählen Sie , wenn der Lokale Druckerinstallation Drucker direkt an den Computer angeschlossen ist, und klicken Sie dann auf Weiter Wählen Sie den Lexmark J110-Drucker und einen Druckeranschluß. Klicken Sie auf Installation abschließen -ODER- Wählen Sie , um Benutzerdefinierte Installation die Bidi-Treiberunterstützung automatisch zu...
  • Seite 33 Wählen Sie , wenn der Lokale Druckerinstallation Drucker direkt an den Computer angeschlossen ist, und klicken Sie dann auf Weiter Wählen Sie den Lexmark J110-Drucker und einen Druckeranschluß. Klicken Sie auf Installation abschließen -ODER- Wählen Sie , um Benutzerdefinierte Installation die Bidi-Treiberunterstützung automatisch zu...
  • Seite 34 Wählen Sie , wenn der Lokale Druckerinstallation Drucker direkt an den Computer angeschlossen ist, und klicken Sie dann auf Weiter Wählen Sie den Lexmark J110-Drucker und einen Druckeranschluß. Klicken Sie auf Installation abschließen -ODER- Wählen Sie , um Benutzerdefinierte Installation die Bidi-Treiberunterstützung automatisch zu...
  • Seite 35 Installieren Klicken Sie auf Beenden Das Fenster wird geöffnet. Lexmark Extras Ziehen Sie das Lexmark Symbol und das CD- Symbol auf den Papierkorb, um die CD auszuwerfen. Dadurch werden alle geöffneten Fenster mit Ausnahme des Fensters Extras geschlossen. Schließen Sie das Fenster...
  • Seite 36 Wählen Sie den Lexmark J110-Drucker aus der rechten Liste. Schließen Sie die Auswahl. Eine Warnmeldung macht Sie darauf aufmerksam, daß der aktuelle Drucker geändert wurde. Klicken Sie auf Wählen Sie im Menü den Befehl Ablage , und klicken Sie auf...
  • Seite 37 Klicken Sie auf Weiter ist markiert. Bidi-Treiberunterstützung Klicken Sie auf Weiter Fügen Sie den Lexmark hinzu, und wählen J110 Weiter Wählen Sie einen Druckeranschluß. Klicken Sie auf Installation abschließen Installieren der Informationen für TCP/IP, NetWare und Windows NT Netzwerkunterstützung Server finden Sie in der im Lieferumfang des externen MarkNet-Druckservers enthaltenen Dokumentation.
  • Seite 38 Herzlichen Glückwunsch! Ihr Drucker ist fertig konfiguriert und druckbereit. Auf der CD Benutzerhandbuch hinten in diesem Handbuch finden Sie folgende Informationen: • Tips zum Drucken • Ändern von Menüeinstellungen mit dem Windows- Treiber, dem Macintosh-Treiber und der Bedienerkonsole • Austauschen von Tintenkassetten, Druckköpfen und der PerfectFinish-Kassette •...
  • Seite 39 Tips zur Problemlösung Einsetzen der PerfectFinish-Kassette Problem Maßnahme Die Meldung PerfectFinish leer Die Kassette ist nicht richtig eingesetzt. wird ausgegeben, obwohl Sie • Nehmen Sie die Kassette heraus, und setzen Sie sie erneut gerade erst eine neue Kassette ein. Sie muß unter die Riegel geschoben werden. eingesetzt haben.
  • Seite 40 Tips zur Problemlösung Die Papierstaumeldung Es liegt ein Papierstau in Fach 2 vor. Fach 2 überpr. wird ausgegeben. • Entfernen Sie Fach 2. • Ziehen Sie das Papier vorsichtig in Ihre Richtung. • Wenn Sie einen Widerstand spüren, drücken Sie das Papier nach unten, und ziehen Sie es nach vorne.
  • Seite 41 Tips zur Problemlösung Sie müssen einen Druckkopf erneut • Schließen Sie die Abdeckung. einsetzen, der Druckwagen • Drücken Sie Menü>, bis MENÜ DIENSTPROG. angezeigt befindet sich jedoch ganz links im wird. Drucker. • Drücken Sie Auswählen. • Drücken Sie Menü>, bis Druckkopf aust. angezeigt wird. •...
  • Seite 42 Herzlichen Glückwunsch!
  • Seite 43 Anzeigen der CD Benutzerhandbuch Legen Sie die CD in das CD-ROM-Laufwerk ein. Falls die CD nicht automatisch startet: Wählen Sie Ihr CD-ROM-Laufwerk aus. Doppelklicken Sie auf START.PDF. (Auf einem Macintosh gehen Sie wie folgt vor: Doppelklicken Sie auf das CD-Symbol auf dem Schreibtisch, und klicken Sie dann auf START.PDF.) Zum Anzeigen der CD Benutzerhandbuch benötigen Sie...
  • Seite 44 Lexmark and Lexmark with diamond design are trademarks of Lexmark International, Inc., registered in the United States and/or other countries. © 2000 Lexmark International, Inc. 740 West New Circle Road Lexington, Kentucky 40550 www.lexmark.com...
