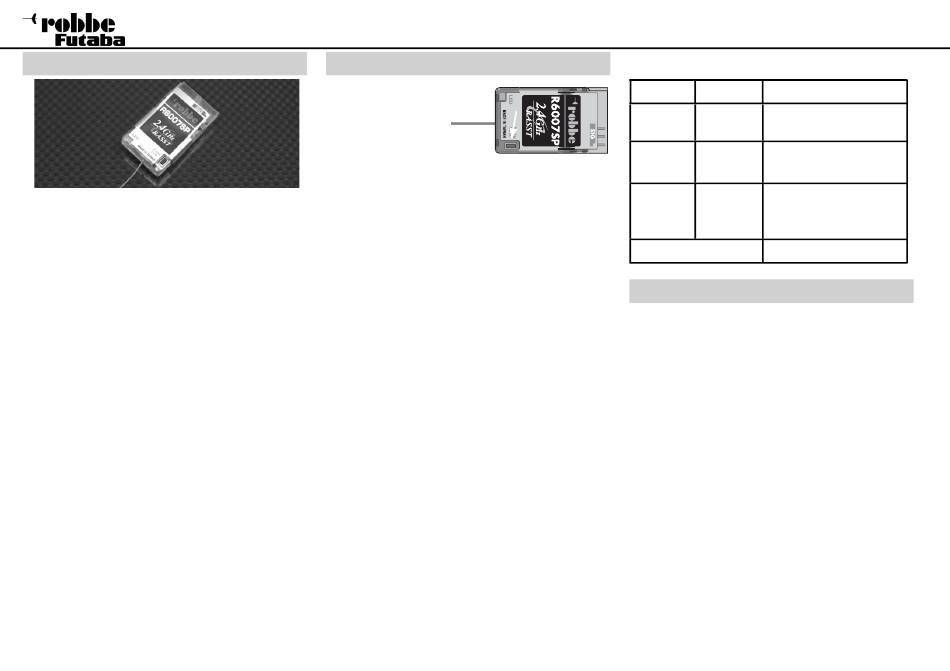

Empfänger R 6007 SP 2,4 GHz FASST
Der serielle Ausgang am Empfänger erfor-
dert spezielle Bausteine im Modell, welche die
Impulskette auslesen und entsprechend weiter-
verarbeiten können, wie z. B. den Mikado Mini-V-
Stabi oder dem HC3-Xtreme.
Keine Quarze, keine Frequenzkanalwahl und
höchste Sicherheit vor Gleichkanalstörungen
durch 2,4 GHz FASST Technologie. Bestmögliche
Unterdrückung von Störsignalen durch schnelles
Frequenz Hopping. Hohe Zwischen-Frequenz
von 800 MHz, dadurch unempfi ndlich gegen
Elektrosmog. Einfache Anbindung durch integrier-
te EASY-Link Taste. Mit allen FASST Sendern ab
6-Kanälen im 7-Kanal Modus einsetzbar.
Technische Daten Empfänger R 6007 SP
Betriebsspannung: 3,3-8,5 V(4-5 NC/NiMH)
Stromaufnahme: ca. 40 mA
Kanalzahl: 7
Frequenzkanal-Raster: 2048 kHz
Frequenzband: 2,4...2,4835 GHz
Alternativ: 2,4...2,454 GHz
Frequenzkanäle: 36
Übertragungssystem: FSK
Gewicht: 3 g
Abmessungen: 36 x 21 x 7,7 mm
Temperaturbereich: -15...+55°C
Antennenlänge: ca. 2 cm
Reichweite: ca. 300 m
2
Bedienungsanleitung R6007 SP 2,4 GHz
Empfänger - Anbindung
No. F 0981
D u r c h D r ü c k e n
der Taste „Easy
Link" wird im Empf-
änger automatisch
d i e i n d i v i d u e l l e
Codenummer des
Senders (130 Millionen Codes) gespeichert.
Durch diese "Bindung" reagiert der Empfänger nur
noch auf die Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander brin-
gen (ca. 0,5 m)
• Sender einschalten, 7Kan. Modus aktivieren
• Empfängerstromversorgung einschalten
• Taste „Easy Link" am Empfänger für minde-
stens 2 Sekunden drücken und wieder los-
lassen um den Empfänger an den Sender zu
"binden".
• Wenn die Anbindung erfolgt ist, leuchtet die
Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger
bietet beste Voraussetzungen zu einer noch bes-
seren Unterdrückung von Störsignalen als bei
herkömmlichen Systemen, da über einen digitalen
Filter nur die Steuerimpulse des eigenen Senders
herausgefi ltert werden können. Dadurch werden
Störungen und der Einfl uss von anderen Sendern
sehr effektiv unterdrückt.
Es können mehrere Empfänger an den gleichen
Sender "angebunden" werden. Soll die "Bindung"
an einen anderen Sender erfolgen, so ist nach
dem Einschalten die Taste „Easy Link" erneut zu
drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot Funktion/Status
S e n d e r s i g n a l
AUS EIN
NICHT empfangen
Sendersignal wird emp-
EIN AUS
fangen
Sendersignale werden
blinkt AUS empfangen, aber falsche
Codenummer.
abwechselnd blinkend Nicht behebbarer Fehler
Failsafe Einstellungen
Der Empfänger verfügt über eine Failsafe Funktion
die auf Kanal 3 (GAS) ausgegeben wird. Eine
Battery Failsafe Funktion wird nicht unterstützt!
Hinweis:
Bitte achten Sie bei der F/S Funktion auf die
Einstellungsempfehlungen der angeschlosse-
nen Geräte, wie HC3-Xtreme oder Mikado Mini
V-Stabi.
