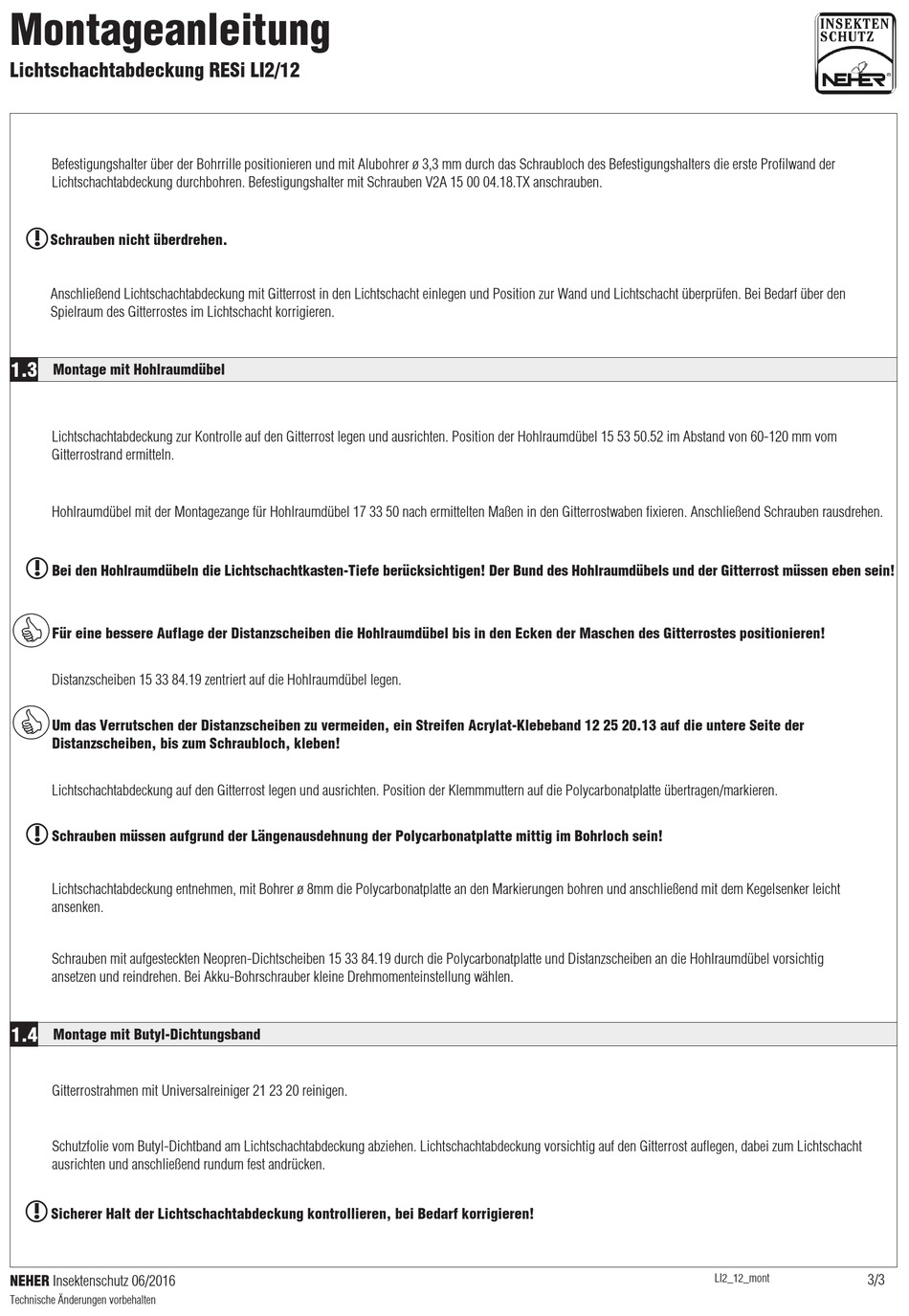

Montageanleitung
Lichtschachtabdeckung RESi LI2/12
Befestigungshalter über der Bohrrille positionieren und mit Alubohrer ø 3,3 mm durch das Schraubloch des Befestigungshalters die erste Profilwand der
Lichtschachtabdeckung durchbohren. Befestigungshalter mit Schrauben V2A 15 00 04.18.TX anschrauben.
Schrauben nicht überdrehen.
Anschließend Lichtschachtabdeckung mit Gitterrost in den Lichtschacht einlegen und Position zur Wand und Lichtschacht überprüfen. Bei Bedarf über den
Spielraum des Gitterrostes im Lichtschacht korrigieren.
1.3
Montage mit Hohlraumdübel
Lichtschachtabdeckung zur Kontrolle auf den Gitterrost legen und ausrichten. Position der Hohlraumdübel 15 53 50.52 im Abstand von 60-120 mm vom
Gitterrostrand ermitteln.
Hohlraumdübel mit der Montagezange für Hohlraumdübel 17 33 50 nach ermittelten Maßen in den Gitterrostwaben fixieren. Anschließend Schrauben rausdrehen.
Bei den Hohlraumdübeln die Lichtschachtkasten-Tiefe berücksichtigen! Der Bund des Hohlraumdübels und der Gitterrost müssen eben sein!
Für eine bessere Auflage der Distanzscheiben die Hohlraumdübel bis in den Ecken der Maschen des Gitterrostes positionieren!
Distanzscheiben 15 33 84.19 zentriert auf die Hohlraumdübel legen.
Um das Verrutschen der Distanzscheiben zu vermeiden, ein Streifen Acrylat-Klebeband 12 25 20.13 auf die untere Seite der
Distanzscheiben, bis zum Schraubloch, kleben!
Lichtschachtabdeckung auf den Gitterrost legen und ausrichten. Position der Klemmmuttern auf die Polycarbonatplatte übertragen/markieren.
Schrauben müssen aufgrund der Längenausdehnung der Polycarbonatplatte mittig im Bohrloch sein!
Lichtschachtabdeckung entnehmen, mit Bohrer ø 8mm die Polycarbonatplatte an den Markierungen bohren und anschließend mit dem Kegelsenker leicht
ansenken.
Schrauben mit aufgesteckten Neopren-Dichtscheiben 15 33 84.19 durch die Polycarbonatplatte und Distanzscheiben an die Hohlraumdübel vorsichtig
ansetzen und reindrehen. Bei Akku-Bohrschrauber kleine Drehmomenteinstellung wählen.
1.4
Montage mit Butyl-Dichtungsband
Gitterrostrahmen mit Universalreiniger 21 23 20 reinigen.
Schutzfolie vom Butyl-Dichtband am Lichtschachtabdeckung abziehen. Lichtschachtabdeckung vorsichtig auf den Gitterrost auflegen, dabei zum Lichtschacht
ausrichten und anschließend rundum fest andrücken.
Sicherer Halt der Lichtschachtabdeckung kontrollieren, bei Bedarf korrigieren!
NEHER Insektenschutz 06/2016
Technische Änderungen vorbehalten
LI2_12_mont
3/3
