Programming receivers
1 - Remove jumper SW2 from any entry panel.
2 - Lift the handset of the receiver to be programmed (for
telephone sets, see the instructions featured in interface
IT/300).
3 - Press the door-lock release and auxiliary 2 buttons at
the same time for at least 1 s (when audio towards the
entry panel is enabled, the operation is confirmed).
4 - On the entry panel, press the call button the receiver
is to be associated with.
5 - Replace the handset.
6 - Repeat the operation from point 2 on for all remaining
receivers.
7 - Refit jumper SW2 to exit programming.
WARNING. The programming procedure for the
VSE/301 selector, where fitted, must only be per-
formed once you have programmed which calls
from the entry panels are to be associated with
which receivers. In installations with XA/300LR
we recommend you gather up the receiver's ID
(SN) codes, applied on the outside of the housing,
and enter them in the tables that come with the
XA/300LR and IPC/300LR.
NOTE. Once the power supplier has been pro-
grammed using a PCS/300 unit, it will no longer be
possible to gain access to the entry panel standard
programming.
To restore default conditions, please refer to the
related chapter.
Return to default conditions from entry panel
1 - Remove the SW1 jumper.
2 - Close the earthed door open contact (–,
A sound signal confirms that the operation has occurred.
3 - Replace the SW1 jumper
COLOUR VIDEO ENTRY PANEL HEVC/301
Video entry panel complete with colour CCD camera and
white-light LED for lighting the target area.
Its features and functions are similar to those of entry
panel HEV/301.
Technical features
• Power supply: 14÷18 V DC.
• Current demand:
- on stand-by with 14V DC max. 230 mA;
- operating with 14V DC max. 380 mA;
- with door-lock release activated, add 500 mA;
- for each HEP/306-HEP/312D, add 35 mA;
- for each XDV/300A connected, add 40 mA;
- for 64 receivers, add 64 mA.
• Secrecy of speech/privacy of video signal.
• Door-lock release command: pulse-type for solenoid
lock at 12 V 1 A.
• Timed solenoid door-lock release: adjustable in the
range 1 to 15 s.
• Installation activation time: 60 s.
• Call duration time: 30 s.
• Bus output: power supply at 15 V DC for booster and
receivers video driver balanced type (Z = 100 Ω).
• Aux 1 command output: 3.5 V DC at 1 mA (available
only with entry panel enabled, activation time same as
timed solenoid door-lock release).
• Aux 2 command output: 3.5 V DC at 1 mA (always avail-
able in all entry panels, activation time same as timed
solenoid door-lock release).
• Entry panel activation output: 3.5 V DC at 1 mA
(enabled for entire duration of conversation).
6
• Working temperature range: -15 °C to +50 °C.
Camera technical features of HEV/301 entry panel
• Video signal system: CCIR (EIA).
• Sensor: 1/4" CCD.
• Horizontal frequency: 15,625 Hz (15,750 Hz EIA).
• Vertical frequency: 50 Hz (60 Hz EIA).
• Video output: 1 Vpp composite to 75 Ω.
• Resolution: 380 lines.
• Minimum illumination: 5 lx.
• S/N ratio: 45 dB.
• Iris control: automatic electronic in the range 1/50 s
1/100,000 s.
• Lens: fixed-focus f 3.7 F 4.5.
Camera technical features of HEVC/301 entry panel
• Video signal system: PAL.
• Sensor: 1/4" CCD.
• Horizontal frequency: 15,625 Hz.
• Vertical frequency: 50 Hz.
• Video output: 1 Vpp composite to 75 Ω.
• Resolution: 330 lines.
• Minimum illumination: 50 lx.
• S/N ratio: 46 dB.
19
• Iris control: automatic electronic.
• Lens: fixed-focus f 3.7 F 5 (pin-hole).

INSTALLATION

YKP/301+YV(YVC) monitor with handset
WARNING. It is recommended to install the monitor
in a dry place.

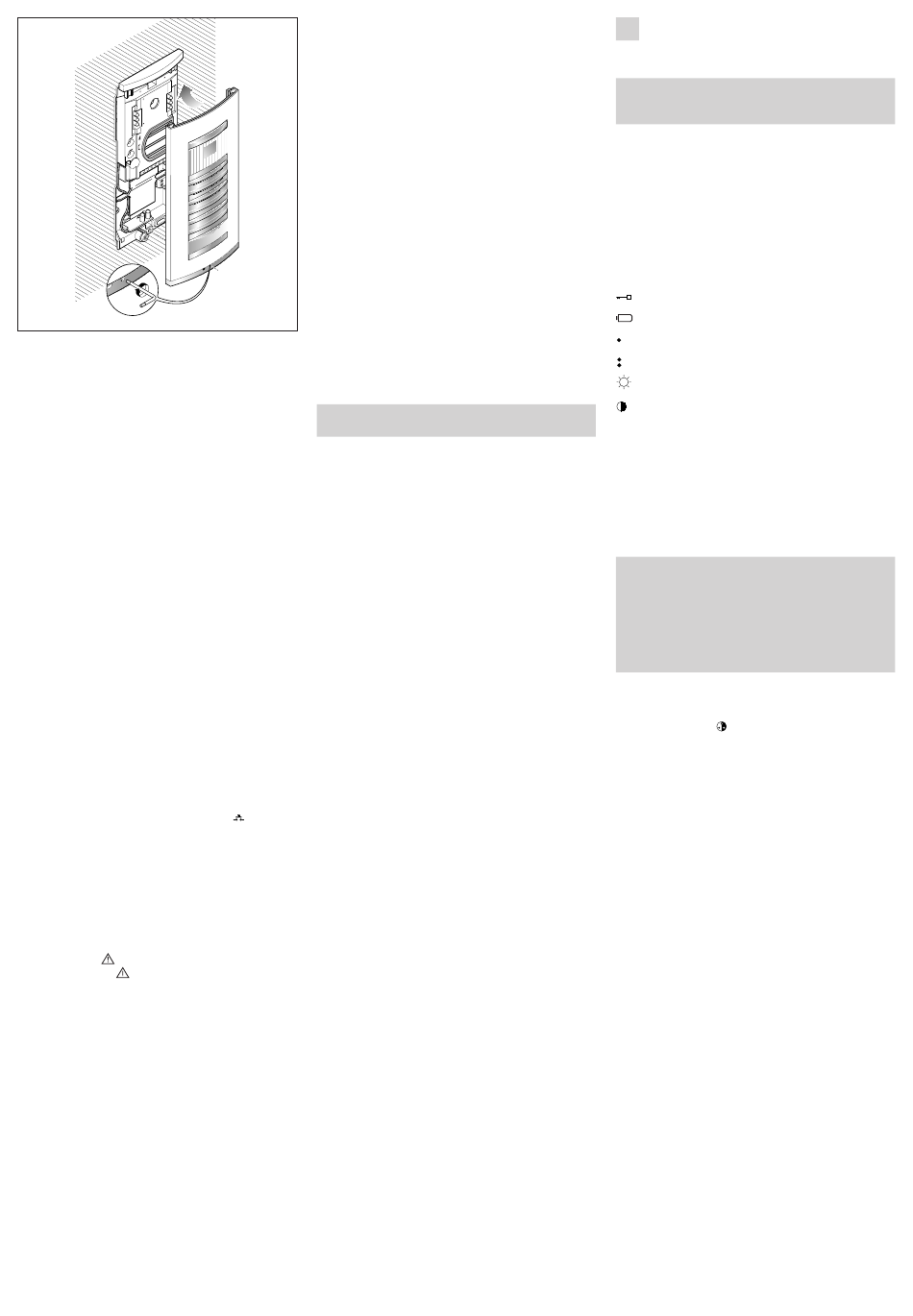

Remove the monitor module by using a screwdriver in
the slot of the housing (fig. 2).
Remove the connector shown in figure 3.
The wall mounting can be installed following the instruc-
tions in figures 4-8.
Fit the monitor module on the wall mounting as illus-
trated in figures 9 and 10.
To remove the YKP cover, use a screwdriver inserted in
the slot (fig. 7).
Video entry panel HEV/301-HEVC/301
The embedding box must be fitted flush with the wall
and at an height that ensure optimal camera operation.
Fit the spacer into embedding boxes to avoid deforma-
tion (fig. 12).
It is possible to use the screwdriver obtained from the
spacer to adjust the microphone and speaker volume (fi g.
15).
WARNING. Connecting cables must be fed through one
of the knockout cable entry points, located at the bot-
tom of the embedding box (A in fig. 12).
Using the Allenkey s 2.5 supplied, unscrew the lock screw
and remove the front plate from the chassis (fig. 13).
In order to fit additional buttons, follow the instructions
supplied with each.
Remove the two plugs protecting the threaded holes in
the embedding box and secure the chassis using the two
screws supplied (fig. 14).
).
Perform the wiring. The name card can be removed and
filled in with the relevant information by removing the card
clip followed by the actual card itself (fig. 18).
NOTE. Personalized name cards can be used up to a maxi-
mum of 2 mm thick.
In order to fit the front plate, first insert the upper part in
the top moulding and then, using a Allenkey s 2.5, tighten
the lock screw (fig. 19).
DISPOSAL
Do not litter the environment with packing material: make
sure it is disposed of according to the regulations in force
in the country where the product is used.
When the equipment reaches the end of its life cycle,
take measures to ensure it is not discarded in the envi-
ronment.
The equipment must be disposed of in compliance with
the regulations in force, recycling its component parts
wherever possible.
Components that qualify as recyclable waste feature the
relevant symbol and the material's abbreviation.
BEDIENUNGS- UND
D
INSTALLATIONSANLEITUNG
ACHTUNG! NUR FÜR INSTALLATEUR
Diese Anleitungen sind der Innensprechstelle
begleiten.
WANDHALTERUNG YKP/301 MIT HÖRER
Dieser Halter ist für den Einsatz des Monitormoduls YV oder
YVC und der Einheiten YP3 und YPL in Anlagen des System
X1 voreingestellt.
Falls eine Verstärkung des Ruftons erforderlich sein sollte,
ist auch der Einsatz des Lautsprechers YAL möglich.
VIDEOSPRECHGARNITUR MIT HÖRER YKP/301+YV
Eine mit dem System X1 kompatible Innensprechstelle
(im BUS integrierte Stromversorgung).
Mit folgenden Schaltelementen (Abb. 1):
Türöffner ( 1 )
Einschaltung und Auswahl der Außenstation (
Zusatz 1( 1 )
Zusatz 2/Pförtnerruf
Helligkeit
Kontrast
( 1 ) Diese Steuerfunktion ist nur bei eingeschaltetem Gerät
verwendbar. Die Steuerfunktion ist bei einer Verwendung
der Stellantriebe VLS/300 oder einer kundenspezi-
fischen Gestaltung des Netzgeräts XA/300LR über das
Programmiergerät PCS/300 stets vorhanden.
( 2 ) Die Einschaltung des Geräts und der anschließende
Anschluss an die Außenstation sind nur möglich, wenn die
Anlage nicht durch andere Verbindungen besetzt ist.
HINWEISE FÜR DEN NUTZER
- Bitte Gerät nicht öffnen oder aufbrechen (hohe
Spannung!).
- Zur Vermeidung eines Bildröhrenbruchs, Stösse
und Schläge unterlassen.
- Bei Störungen, Änderungen oder Reparaturen an
den Geräten (Netzgerät, usw.) nur an Spezialisten
wenden.
FARBVIDEOSPRECHGARNITUR MIT HöRER
YKP/301+YVC
Dem Modell YKP/301+YV ähnlich; anstelle der
Kontrasteinstellung mit Farbsättigungsregelung aus-
gestattet (Abb. 1).
Basisfunktionen
- Eingang für Ruf vom Treppenhaus.
- Speicherung von bis zu 3 Ruftasten von der
Außenstation.
- Ruftonunterscheidung (Außenstation, Treppenhaus,
Pförtnerzentrale, Intercom-Anruf).
- Programmierung des Ruftons von der Außenstation (4
Melodien) und vom Treppenhaus (4 Melodien).
- Programmierung der Klingelanzahl des Anrufs von der
Außenstation (der Anruf vom Treppenhaus weist ein nicht
programmierbares Klingelzeichen auf).
- Rufumleitung auf eine andere Innensprechstelle.
Bei einer unerfolgten Entgegennahme des Anrufs kann
der Anruf über die Programmierung mit PCS/300 auf eine
andere Innensprechstelle umgeleitet werden.
- Tonsignal für Anlage besetzt.
Optionsfunktionen
Die Innensprechstelle ist zur Implementierung der
Basisfunktionen für den Einsatz der Module YPL, YP3 und
des Lautsprechers YAL voreingestellt.
• Mit Modul YPL:
- Sperren von Anrufen (Ruhe vor dem Telefon) mit
Leuchtanzeige;
- Ruftonabschwächung;
- Leuchtanzeige des Zustands Türoffen;
- Anzeige der Verbindungsanfrage der Pförtnerzentrale.
• Mit Modul YP3:
- Intercom-Anrufe (max. 6) mit Wählschalter VSE/301 oder
zur Aktivierung der Zusatzdienste mittels Stellantriebe.
- Rufweiterleitung im Intercom-Betrieb.
Bei einem internen Gespräch wird der Nebenstelle ein
eventueller Anruf von der Außenstation durch ein kurzes
und sich alle 5 s wiederholende Tonsignal gemeldet.
Bei der Betätigung einer Ruftaste und dem Wiederauflegen
des Hörers kann das Gespräch auf eine andere
Innensprechstelle weitergeleitet werden.
Die Nebenstelle, die den weitergeleiteten Anruf erhält,
kann ihrerseits den Anruf weiterleiten.
