Bpt VDV/400 Installationsanleitung

VDV/400
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
1
2
3
4
5
6
60 mm 16 mm
2
1
11.2001/2402-8422
ISTRUZIONI PER
I
L'INSTALLAZIONE
DISTRIBUTORE VIDEO
AMPLIFICATO VDV/400
Il distributore video VDV/400 viene
utilizzato per smistare il segnale
video su quattro linee in cavo
coassiale (75 Ohm).
La presenza di amplificatori di ten-
sione e corrente garantisce un
segnale video in uscita senza atte-
nuazioni e permette quindi il colle-
gamento di più distributori in
cascata.
L'alimentazione del distributore
video è prelevata dalla linea di ali-
mentazione del monitor.
L'apparecchio, per le sue ridotte
dimensioni, può essere inserito in
una normale scatola di derivazio-
ne (90x90x40 mm) oppure instal-
lato su guida DIN (EN 50022) (fig.
3).

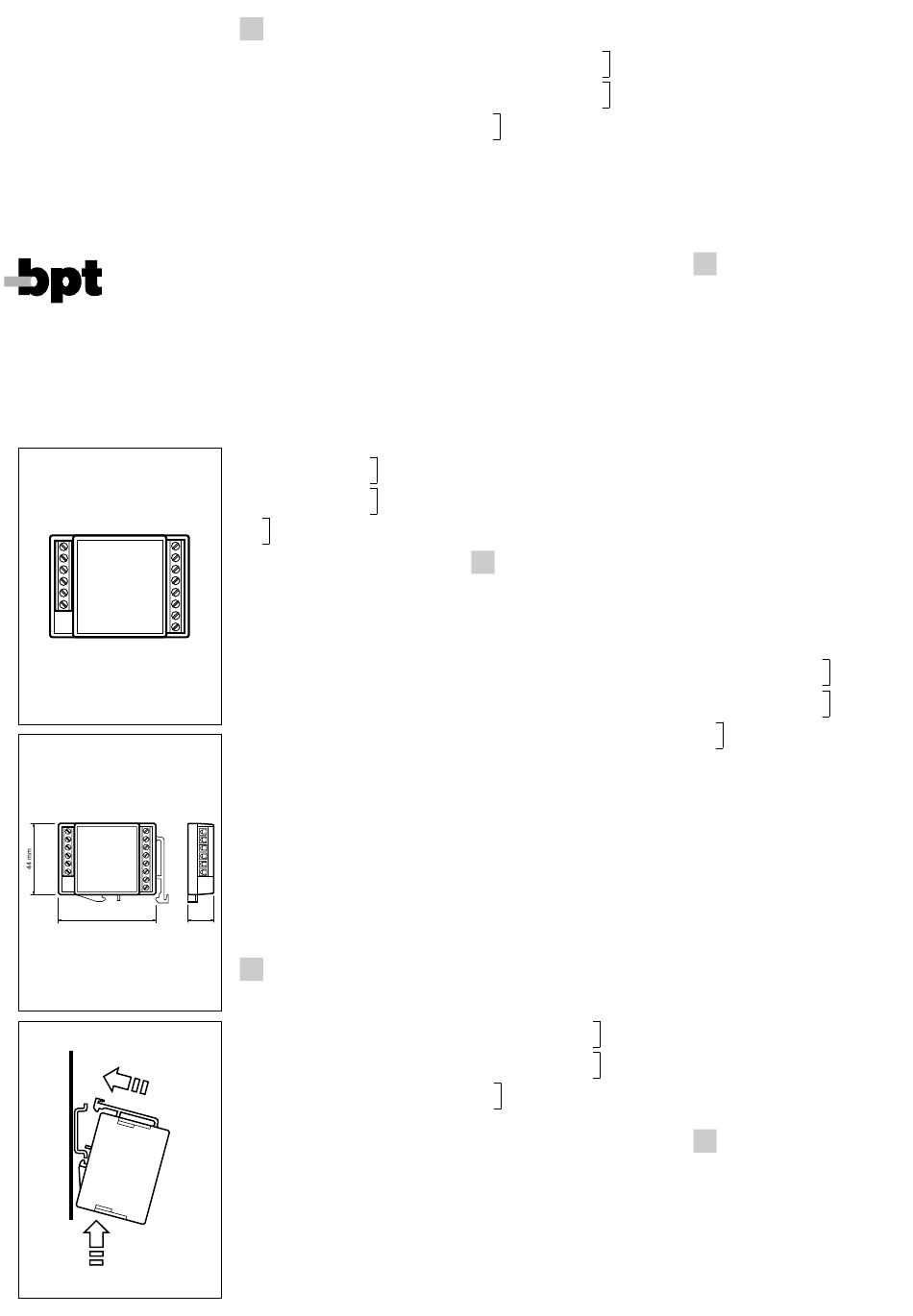

Funzione dei morsetti (fig. 1)
Morsettiera per linea principale
1 segnale video
2 schermo s. video
3 segnale video
4 schermo s. video
5 – alimentazione monitor
6 + e VDV/400
4
3
4
( 1 ) Resistenza di chiusura da 75Ω
3
se la linea non prosegue.
4
3
4
Morsettiera per linee d'uscita (n. 4)
3
3 segnale video
4 schermo segnale video
Caratteristiche tecniche
• Alimentazione: 14÷17,5V cc.
1 • Assorbimento: max. 68 mA.
• Ingresso video: 1V pp su 75Ω
(0,6÷1,5V pp).
• Impedenza d ingresso: ≥15 kΩ.
• Distributori collegabili in casca-
ta: 20.
• Uscita video: 1V pp su 75Ω.
• Impedenza d'uscita: 75Ω.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
• Dimensioni: 60x44x16 mm (fig.2).
GB INSTALLATION
INSTRUCTIONS
2
VIDEO DISTRIBUTOR VDV/400
The VDV/400 amplified video
distributor is used to distribute
video signals over 4 lines in coax
cable (75Ω).
The presence of voltage an cur-
rent amplifiers guarantees a video
signal exiting without attenuation
and so enables a series connec-
tion of a number of distributors.
The video distributor power is
taken from the monitor power sup-
ply line.
With such compact dimensions
the device can be installed in a
normal junction box (90x90x40
mm) or on a DIN rail (EN 50022),
3
figure 3.
Function of each terminal, figure 1
Terminai block for main lines
1 video signal
2 video signal shield
3 video signal
4 video signal shield
5 – supply voltage to
6 + monitor and VDV/400
( 1 ) 75Ω closing resistance if video
line stops here.
Terminal block for output line (no.4)
3 video signal
4 video signal shield
Technical features
• Supply voltage: 14÷17.5V DC.
• Current demand: max. 68 mA.
• Video input: 1V pp on 75Ω
(0.6÷1.5V pp).
• Input impedance: ≥15 kΩ.
• Number of distributors which
can be connected in series: 20.
• Video output: 1V pp su 75Ω.
• Output impedance: 75Ω.
• Working temperature range:
from 0 °C to +35 °C.
• Dimensions:
uscita ( 1 )
figure 2.
entrata
INSTALLATIONS-
D
ANLEITUNG
VERSTARKTER VIDEOSIGNAL-
VERTEILER VDV/400
Der Videosignalverteiler wird für
die Verteilung des Videosignals
auf vier Leitungen, ausgelegt als
Koaxialkalbel (75Ω), verwendet.
Das Vorhandensein von Span-
nungs- und
gewährleistet
gangssignal ohne Abschwächun-
gen und erlaubt
Kaskadenschaltung
Verteiler.
Der Strom für die Versorgung des
Videosignalverteilers wird von der
Versorgungsleitung des Monitors
entnommen.
Das Gerät kann aufgrund seiner
geringen Abmessungen in eine
normale Abzweigdose eingesetzt
werden (90x90x40 mm) oder auf
DIN Schiene (EN 50022) (Abb. 3).
Belegung der Klemmleisten
(Abb. 1)
Klemmleiste für die Hauptleitung
1 Videosignal
2 Videosignalabsch.
3 Videosignal
4 Videosignalabsch.
5 – Stromversorgung von
6 + Monitor und VDV/400
( 1 ) 75Ω Abschlusswiderstand bei
Nichtfortführung der Linie.
Klemmleiste für die Ausgangslei-
tung (Nr. 4)
3 Videosignal
4 Videosignalabschirmung
Technische Daten
• Stromversorgung: 14÷17,5V DC.
• Stromaufnahme: max. 68 mA.
• Videoeingang: 1Vss bei 75Ω
(0,6÷1,5Vss).
• Eingangsimpedanz: ≥15 kΩ.
output ( 1 )
• Kaskadenschaltbare Verteiler:
20.
input
• Videoausgang: 1Vss bei 75Ω.
• Ausgangsimpedanz: 75Ω.
• Betriebstemperatur: von 0 °C
bis +35 °C.
• Abmessungen: 60x44x16 mm
(Abb. 2).
INSTRUCTIONS
F
POUR L'INSTALLATION
DISTRIBUTEUR VIDEO
AMPLIFICATEUR VDV/400
Le distributeur vidéo VDV/400 est
utilisé pour trier le signal video sur
quatre lignes en câble coaxial
(75Ω).
La présence d'amplificateurs de
tension et de courant garantit un
signal vidéo côté sortie sans atté-
nuations et permet donc de relier
60x44x16 mm,
plusieurs distributeurs en casca-
de.
L'alimentation
vidéo est prélevée de la iigne d'a-
limentation du moniteur.
L'appareil peut être inséré dans
une boîtier de dérivation normal
(90x90x40 mm) ou installé sur rail
DIN (EN 50022) (fig. 3).
Fonction des bornes (fig. 1)
Bornier pour ligne principale
1 signal vidéo
2 blindage s. video
3 signal vidéo
4 blindage s. video
Stromverstärkern 5 – alimentation du récepteur
6 + vidéo et VDV/400
ein Videoaus-
daher die ( 1 ) Si la ligne ne continue pas, con-
necter une résistence de 75Ω .
mehrerer
Bornier pour lignes de sortie (n. 4)
3 signal vidéo
4 blindage signal vidéo
Caractéristiques tecniques
• Alimentation: 14÷17,5Vcc.
• Consommation: max. 68 mA.
• Entrée video: 1Vpp sur 75Ω
(0,6÷1,5Vpp).
• Impédance d'entrée: ≥1kΩ.
• Distributeurs reliés en cascade:
20.
• Sortie vidéo: 1Vpp sur 75Ω.
• Impédance de sortie: 75Ω.
Ausgang ( 1 )
• Température de fonctionnement:
de 0 °C à +35 °C.
Eingang
• Dimensions: 60x44x16 mm (fig. 2).
INSTRUCCIONES
E
PARA LA INSTALACION
DISTRIBUIDOR DE VIDEO
AMPLIFICADO VDV/400
El distribuidor de video VDV/400
se utiliza para repartir la señal de
video en cuatro líneas con cable
coaxial (75Ω).
La presencia de amplificadores
du distributeur
sortie ( 1 )
entrée
