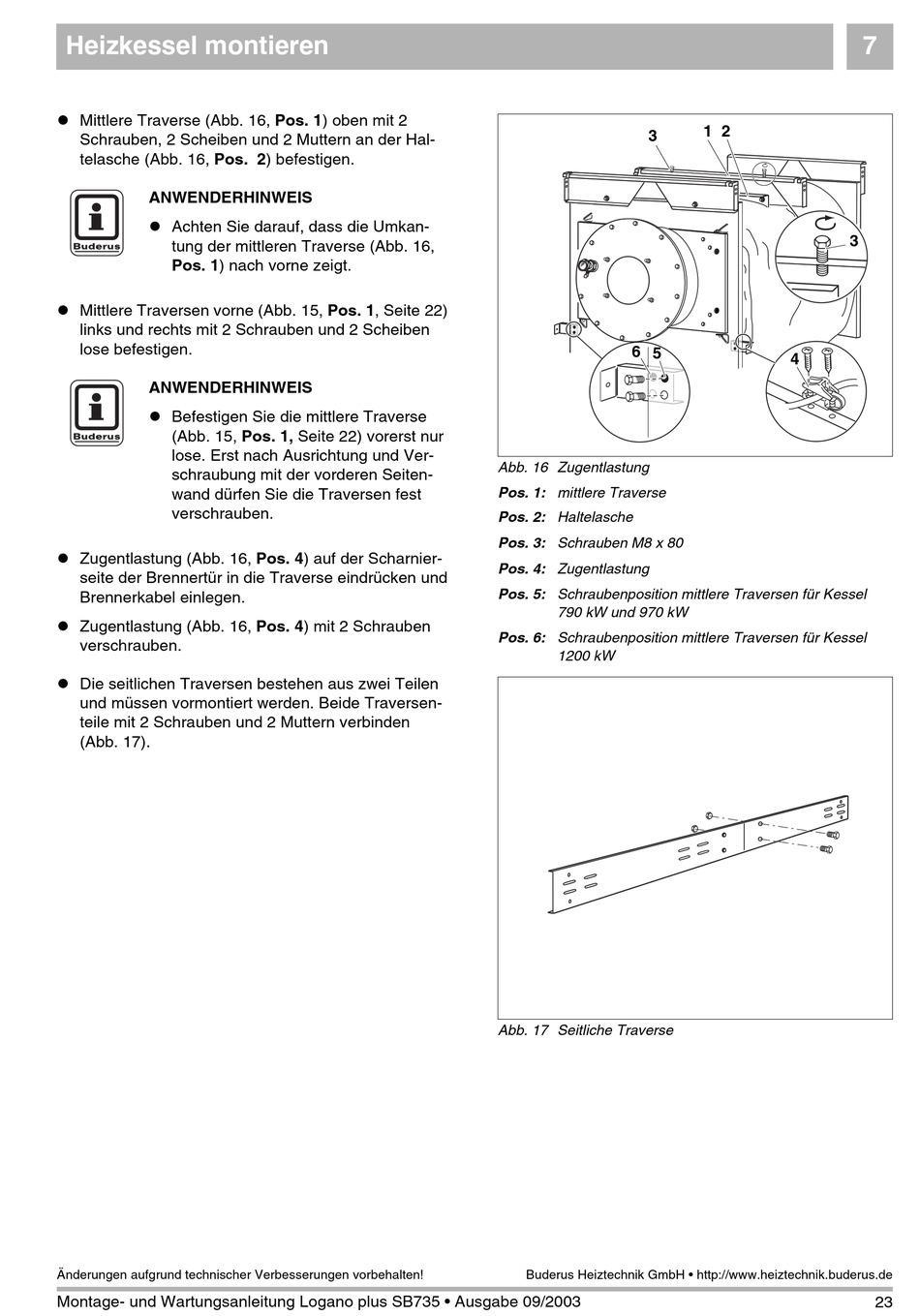

Buderus Logano plus SB735 Montage- Und Wartungsanleitung Seite 23

Heizkessel montieren
! Mittlere Traverse (Abb. 16, Pos. 1) oben mit 2
Schrauben, 2 Scheiben und 2 Muttern an der Hal-
telasche (Abb. 16, Pos. 2) befestigen.
ANWENDERHINWEIS
! Achten Sie darauf, dass die Umkan-
tung der mittleren Traverse (Abb. 16,
Pos. 1) nach vorne zeigt.
! Mittlere Traversen vorne (Abb. 15, Pos. 1, Seite 22)
links und rechts mit 2 Schrauben und 2 Scheiben
lose befestigen.
ANWENDERHINWEIS
! Befestigen Sie die mittlere Traverse
(Abb. 15, Pos. 1, Seite 22) vorerst nur
lose. Erst nach Ausrichtung und Ver-
schraubung mit der vorderen Seiten-
wand dürfen Sie die Traversen fest
verschrauben.
! Zugentlastung (Abb. 16, Pos. 4) auf der Scharnier-
seite der Brennertür in die Traverse eindrücken und
Brennerkabel einlegen.
! Zugentlastung (Abb. 16, Pos. 4) mit 2 Schrauben
verschrauben.
! Die seitlichen Traversen bestehen aus zwei Teilen
und müssen vormontiert werden. Beide Traversen-
teile mit 2 Schrauben und 2 Muttern verbinden
(Abb. 17).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanleitung Logano plus SB735 • Ausgabe 09/2003
3
6
5
Abb. 16 Zugentlastung
Pos. 1: mittlere Traverse
Pos. 2: Haltelasche
Pos. 3: Schrauben M8 x 80
Pos. 4: Zugentlastung
Pos. 5: Schraubenposition mittlere Traversen für Kessel
790 kW und 970 kW
Pos. 6: Schraubenposition mittlere Traversen für Kessel
1200 kW
Abb. 17 Seitliche Traverse
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
7
1 2
3
4
23
