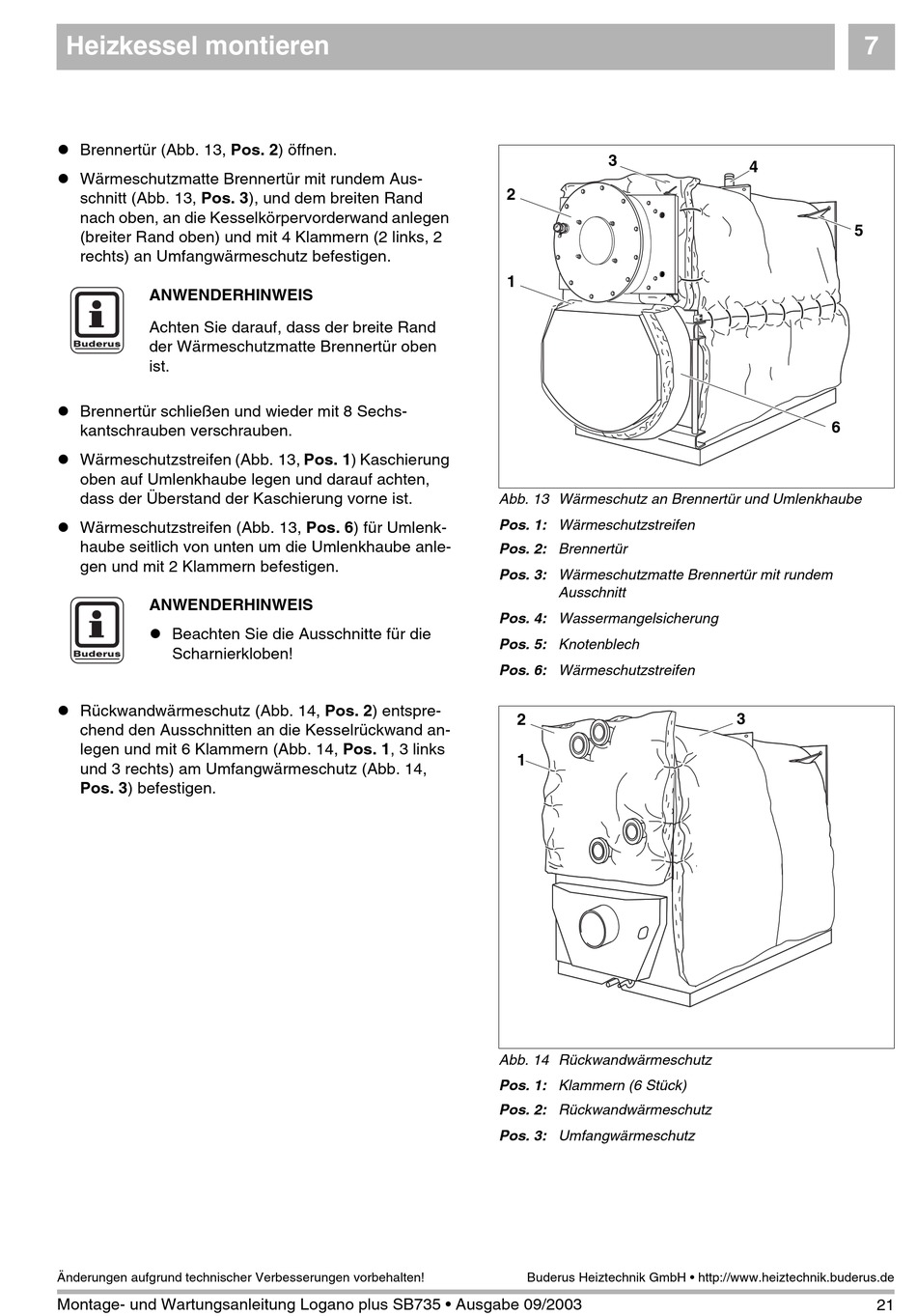

Heizkessel montieren
! Brennertür (Abb. 13, Pos. 2) öffnen.
! Wärmeschutzmatte Brennertür mit rundem Aus-
schnitt (Abb. 13, Pos. 3), und dem breiten Rand
nach oben, an die Kesselkörpervorderwand anlegen
(breiter Rand oben) und mit 4 Klammern (2 links, 2
rechts) an Umfangwärmeschutz befestigen.
ANWENDERHINWEIS
Achten Sie darauf, dass der breite Rand
der Wärmeschutzmatte Brennertür oben
ist.
! Brennertür schließen und wieder mit 8 Sechs-
kantschrauben verschrauben.
! Wärmeschutzstreifen (Abb. 13, Pos. 1) Kaschierung
oben auf Umlenkhaube legen und darauf achten,
dass der Überstand der Kaschierung vorne ist.
! Wärmeschutzstreifen (Abb. 13, Pos. 6) für Umlenk-
haube seitlich von unten um die Umlenkhaube anle-
gen und mit 2 Klammern befestigen.
ANWENDERHINWEIS
! Beachten Sie die Ausschnitte für die
Scharnierkloben!
! Rückwandwärmeschutz (Abb. 14, Pos. 2) entspre-
chend den Ausschnitten an die Kesselrückwand an-
legen und mit 6 Klammern (Abb. 14, Pos. 1, 3 links
und 3 rechts) am Umfangwärmeschutz (Abb. 14,
Pos. 3) befestigen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanleitung Logano plus SB735 • Ausgabe 09/2003
3
2
1
Abb. 13 Wärmeschutz an Brennertür und Umlenkhaube
Pos. 1: Wärmeschutzstreifen
Pos. 2: Brennertür
Pos. 3: Wärmeschutzmatte Brennertür mit rundem
Ausschnitt
Pos. 4: Wassermangelsicherung
Pos. 5: Knotenblech
Pos. 6: Wärmeschutzstreifen
2
1
Abb. 14 Rückwandwärmeschutz
Pos. 1: Klammern (6 Stück)
Pos. 2: Rückwandwärmeschutz
Pos. 3: Umfangwärmeschutz
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
7
4
5
6
3
