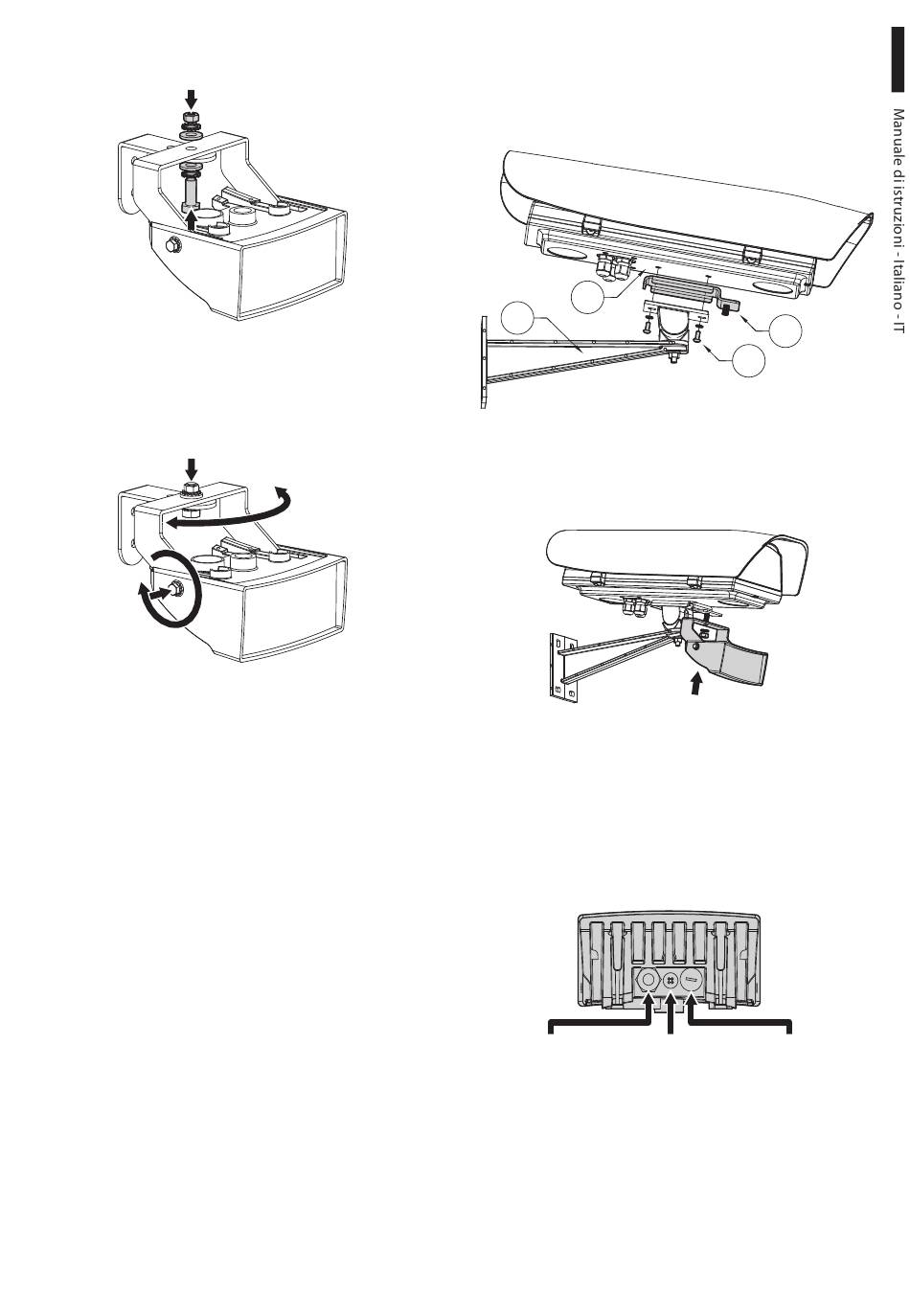

Fissare l'illuminatore completo di staffa tramite vite,
dado e rondelle in dotazione.
Fig. 6
Regolare l'inclinazione verticale ed orizzontale
dell'illuminatore agendo sulle apposite viti di
fissaggio.
Fig. 7
Verificare a monitor il campo di illuminazione
ottenuto. Serrare a fondo tutte le viti.
MNVCIRHS_1634_IT
6.2.2 Installazione dell'illuminatore su
custodia (kit OSUPPIR)
Fissare la piastra (01) tra fondo custodia (02) e staffa
(03) tramite le viti in dotazione (04).
02
03
Fig. 8
Fissare l'illuminatore completo di staffa tramite il
dado e la rondella.
Fig. 9
Regolare l'inclinazione verticale ed orizzontale (Fig.
7, pagina 7).
Verificare a monitor il campo di illuminazione
ottenuto. Serrare a fondo tutte le viti.

6.2.3 Collegamenti

Alimentazione Fotocellula
e controllo
Fig. 10
01
04
Regolatore soglia
accensione
