Ohio Medical service manual for service or repairs to this product. For service advice, Ohio Medical recommends that a telephone request be made to the nearest Ohio Medical Regional Service Center. This product and any of its parts should only be repaired using written instructions provided by Ohio Medical or by Ohio Medical trained personnel.
To reduce transportation personnel and/or service personnel exposure to hazardous contamination, DO NOT ship any suction equipment that has been contaminated. Ohio Medical will assume no responsibility for incidents which may occur if the product is not used in accordance with product labeling.
Seite 4
Important: BATTERY LOW INDICATOR: When a battery icon appears on the gauge it indicates that the battery is low. Please take the unit out of service immediately and contact an Ohio Medical Customer Service Representative for battery replacement.
Specifications Performance Adult Pediatric Neonatal Intermittent 8 LPM 8 LPM 8 LPM Flow rate Continuous 80 LPM 80 LPM 80 LPM 0-16 LPM (Preset at 8 LPM) 15 seconds ON, 8 seconds OFF (± 3 seconds) Timing Can be adjustable Starts in the ON cycle Positive Pressure Located in the vacuum supply line to prevent pressurization of...

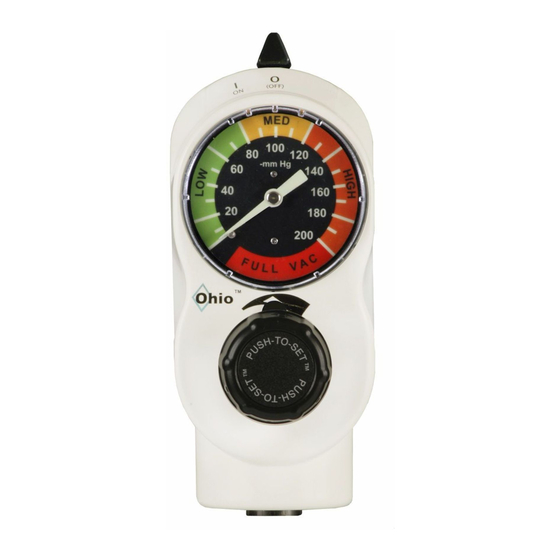

Regulator Identification Push-To-Set Intermittent Suction Unit (PTS-ISU) Vacuum Gauge/Analog Fitting/Patient Port (inlet) Mode Selector Switch Probe/Adapter Port (outlet) Suction Control Knob (Push-To-Set Vacuum Gauge/Digital The pediatric and neonatal models are identified by the ...
(minimum inside diameter is 6 mm [0.25 in]). An Ohio Medical high flow suction filter and/or overflow safety trap (OST) should be used between the collec- tion container and regulator to prevent contamination of the regulator, wall outlet and pipeline system.
Operation DISS fitting 1. Insert the safety trap into the regulator fitting. Situate the nipple in the desired position. 2. Turn the DISS wing nut clockwise to engage threads and tighten (there is no O-ring, so the vacuum seal depends on a tight connection). ...
9. Move the mode selector switch to |O|O (INT). Verify that the regulator works intermittently. Note: The PTS-ISU starts in the ON cycle. 10. Push the suction control knob and reduce the suction level to zero. 11. Set the mode selector switch to O (OFF).
Troubleshooting If the regulator does not operate and you have performed the Pre-Use Checkout Procedure, remove the regulator from service and refer to PTS-ISU service manual or refer servicing to qualified service personnel. Timing Cycle Adjustment For timing cycle adjustment, refer to PTS-ISU service manual, section 7.
Als dergelijke reparatie of vervanging nodig is, raadpleeg dan de servicehandleiding van Ohio Medical voor service aan of reparatie van dit product. Voor advies in verband met service beveelt Ohio Medical aan om dat u zich telefonisch tot het dichtstbijzijnde regionale servicecenter van Ohio Medical. Dit product of zijn onderdelen mogen uitsluitend worden gerepareerd conform de schriftelijke instructies verschaft door Ohio Medical of door het opgeleide personeel van Ohio Medical.
Dit apparaat mag enkel worden gebruikt door personen die terdege zijn opgeleid in het gebruik ervan. De fabrieksinstellingen kunnen effect ondervinden van het vervoer, daarom moet de timingcyclus van de unit gecontroleerd en indien nodig bijgesteld worden voor het eerste gebruik (zie PTS-ISU Onderhoudshandleiding 7/Controleprocedure onderhoud, sectie 7.6 Bijstellen timingcyclus).
Seite 13
Gedetaileerde informatie voor meer uitgebreide reparaties bevindt zich in de servicehandleiding voor gebruikers die over de gepaste kennis, instrumenten en testapparatuur beschikken en voor door Ohio Medical opgeleide servicevertegenwoordigers. De zuigcontroleknop moet volledig ingedrukt zijn om het vacuümniveau bij te stellen. Als u deze instructies niet volgt, kan de vacuümregelaar beschadigd raken.
Specificaties Prestatie Volwassenen Pediatrisch Neonataal Intermitterend 8 LPM 8 LPM 8 LPM Stroomsnelheid Continu 80 LPM 80 LPM 80 LPM 0-16 LPM (vooringesteld op 8 LPM) 15 seconden AAN, 8 seconden UIT (± 3 seconden) Timing Kan bijgesteld worden Begint in de AAN-cyclus geïnstalleerd in de vacuümvoedingslijn, om het onder druk zetten van Positieve de patiëntverbinding door storing in injectorvacuümunits of ongewenste...
Identificatie van de regelaar Push-To-Set intermitterend afzuigapparaat (PTS-ISU) Vacuümaanwijzer/analoog Fitting/patiëntpoort (ingang) Moduskeuzeknop Sonde-/adapteropening (uitgang) Afzuigbedieningsknop (Push-To-Set Vacuümaanwijzer/digitaal De modellen voor pediatrie en neonatalogie zijn gemerkt met een baby-ikoontje; het staat aan de rechterkant als u naar het toestel kijkt.
(minimale binnendiameter bedraagt 6 mm). Er moet een Ohio Medical hoge flow zuigfilter en/of overloopveiligheid (OST, overflow safety trap) worden gebruikt tussen de opvangbeker en de regelaar als preventie tegen contaminatie van de regelaar, het stopcontact en het leidingensysteem.
Bediening DISS-fitting 1. Steek de veiligheidsopvang in de regelaarfitting. Zet de nippel in de gewenste stand. 2. Draai de DISS-vleugelmoer met de wijzers van de klok mee om de schroefdraden in elkaar te doen grijpen en span aan (er is geen O-ring, de vacuümafdichting ...
Controleer of het afzuigniveau behouden blijft wanneer de knop volledig is ingedrukt. 9. Verplaats de modusschakelaar naar |O|O (INT). Controleer dat de regelaar intermitterend werk. NB: De PTS-ISU begint in de ON-cyclus. 10. Druk op de afzuigbedieningsknop en verminder de afzuiging tot nul.
De enige aanvaarbare sterilisatiemethode is met gas (ethyleenoxide). Problemen oplossen Indien de regelaar niet werkt en u de Controleprocedure Vóór Gebruik hebt uitgevoerd, de regelaar buiten dienst stellen en de bedieningshandleiding voor de PTS-ISU raadplegen, of laat het onderhoud over aan gekwalificeerd onderhoudspersoneel Tijdcyclus Aanpassen Raadpleeg de PTS-ISO Onderhoudshandleiding sectie voor aanpassen van de timingcyclus.
être réparé conformément aux instructions écrites fournies par Ohio Medical ou par du personnel formé par Ohio Medical. Ce produit ne doit pas être modifé sans l’autorisation écrite préalable du Service assurance qualité d’Ohio Medical. L’utilisateur de ce produit assume l’exclusive responsabilité...
Afin de réduire l’exposition du personnel de transport et/ou de service au risque de contamination, NE PAS expédier d’équipement d’aspiration ayant été contaminé. Ohio Medical ne peut en aucun cas être tenu pour responsable des incidents susceptibles de se produire si l’appareil n’est pas utilisé en conformité avec l’étiquetage du produit.
Seite 22
Ces situations peuvent exposer le matériel à un support irrégulier, à la saleté, à l’eau, à des chocs mécaniques et à des températures extrêmes. Le matériel d’aspiration Ohio Medical n’est pas testé pour satisfaire aux exigences spécifiques de ces catégories.
Caractéristiques Performance Adulte Pédiatrique Néonatal Intermittent 8 l/min 8 l/min 8 l/min Débit Continu 80 l/min 80 l/min 80 l/min 0-16 l/min (préréglé à 8 l/min) 15 secondes ON, 8 secondes OFF (± 3 secondes) Synchronisation Réglable Commence en mode “ON” Soupape de Située dans la ligne d'alimentation de vide afin d'éviter toute pressurisation de sécurité...
Identification du régulateur Unité d’aspiration intermittente Push-To-Set (PTS-ISU) Vacuomètre/Analog Port patient/de raccordement (admission) Sélecteur de mode Raccord de sonde/adaptateur (sortie) Bouton de réglage de l’aspiration(Push-To-Set Vacuomètre/Digital Les modèles de pédiatrie et néonatalogie sont identifiés ...
(diamètre intérieur minimum de 6 mm). Il convient d’utiliser un filtre d’aspiration haut débit Ohio Medical et/ou un dispositif de sécurité anti-débordement entre la cuve de récupération et le régulateur, afin d’empêcher la contamination du régulateur, de la prise murale et du système hydraulique.
Fonctionnement Raccord DISS 1. Introduire dispositif de sécurité dans le raccord du régulateur. Placer le mamelon dans la position souhaitée. 2. Tourner l’écrou à ailettes DISS dans le sens des aiguilles d’une montre pour engager le filetage et serrer (il n’y a pas de joint torique, l’étanchéité dépend donc du serrage).
Vérifier que le niveau d’aspiration est maintenu lorsque le bouton est poussé à fond. 9. Positionner le sélecteur de modes sur |O|O (INT). Vérifier que le régulateur fonctionne par intermittence. Remarque : Le PTS-ISU démarre en phase MARCHE. 10. Appuyer sur le bouton de commande d’aspiration et ramener le niveau ’aspiration à zéro.
Résolution des problèmes Si le régulateur ne fonctionne pas et que vous avez procédé à la Procédure de contrôle de l’entretien, mettre le régulateur hors service et se référer au manuel d’entretien du PTS-ISU ou déléguer l’entretien au personnel compétent.
Sollte eine Reparatur oder ein Austausch von Bauteilen erforderlich werden, das Servicehandbuch von Ohio Medical für dieses Gerät bzgl. der Service- oder Reparaturarbeiten zu Rate ziehen. Unterstützung für Servicearbeiten ist außerdem beim Regionalen Service Center von Ohio Medical erhältlich.
Die Werkseinstellungen können durch den Transport beeinträchtigt werden, daher muss der Zeitzyklus des Geräts vor dem ersten Gebrauch überprüft und gegebenenfalls angepasst werden (siehe PTS-ISU Wartungsanleitung 7/Wartungsverfahren vor dem Einsatz, Abschnitt 7.6 Einstellung Zeitzyklus). Reinigen und desinfizieren Sie die gesamte Absauganlage vor dem Auseinanderbauen, um Wartungsmitarbeiter vor schädlicher Verunreinigung zu schützen.
Seite 31
Notarztwagen, Krankenwagen und Flugzeugen. In diesen Situationen könnten die Geräte unebenen Untergründen, Schmutz, Wasser, mechanischen Erschütterungen und extremen Temperaturen ausgesetzt sein. Die Absaugvorrichtung von Ohio Medical wurde für die speziellen Anforderungen dieser Kategorien nicht getestet. Verwenden Sie keine aggressiven Chemikalien oder Reinigungsmittel. Sprühen Sie keine Reinigungsmittel direkt auf die Saugregler.
Technische Daten Leistung Erwachsene Kinder Neugeborene intermittierend 8 LPM 8 LPM 8 LPM Durchflussrate kontinuierlich 80 LPM 80 LPM 80 LPM 0-16 LPM (voreingestellt auf 8 LPM) 15 Sekunden EIN 8 Sekunden AUS (± 3 Sekunden) Zeiteinstellung Kann einstellbar sein Beginnt im „AN“-Zyklus Es befindet sich in der Vakuumversorgungsleitung, um einen zu hohen Druck auf dem Patientenanschluss zu verhindern, der durch...
Regleridentifikation Push-To-Set Intermittierende Absaugeinheit (PTS-ISU) Vakuumanzeige/analog Anschlussteil/Patientenanschluss (Anschlussstück) Betriebsmodus-Wahlschalter Auslassanschluss (Adapter) Absaugregelknopf (Push-To-Set™) Vakuumanzeige/digital Die Modelle für den pädiatrischen und neonatalen Einsatz sind durch das Baby-Symbol rechts auf der Vorderseite des Geräts gekennzeichnet. ...
Stück Stück Stück Schlauch 6700-0005-300 Hinweis: In der PTS-ISU-Bedienungsanleitung finden Sie Informationen zum richtigen Anschluss von Adaptern/ Sonden und Anschlussstücken. Anbringung des Überlaufschutzes CAUTION Um zu verhindern, dass abgesaugte Stoffe in den Vakuumregler, die Wandsteckdose oder Rohrleitungen eintreten, sollte vor dem Gebrauch ein Überlaufschutz angebracht werden. Das Eintreten von abgesaugten Stoffen in den Regler, die Steckdose oder in Rohrleitungen kann zu einer Funktionsstörung führen.
Betrieb DISS-Anschluss 1. Die überlaufschutz in den Regleranschluss einsetzen und den Nippel wie gewünscht positionieren. 2. Die DISS-Flügelmutter im Uhrzeigersinn drehen, bis das Gewinde greift und die Mutter fest angezogen ist. (Es ist kein Dichtungsring vorhanden, sodass die Vakuumabdichtung von der festen Verbindung abhängt.) ...
Die Absaugleistung darf sich nicht ändern, während der Knopf vollständig eingedrückt ist. 9. Schieben Sie den Modus-Auswahlschalter auf |O|O (INT). Überprüfen Sie, ob der Regler intermittierend arbeitet. Hinweis: Die Intermittierende Absaugeinheit (PTS-ISU) beginnt im EIN-Zyklus. 10. Den Absaugregelknopf drücken und die Absaugleistung auf Null reduzieren.
Einhaltung der jeweiligen Krankenhausvorschriften zur Verhinderung von Infektionen zu handhaben. Fehlersuche Wenn der Regler nicht funktioniert und Sie die Wartungsmaßnahmen vor Inbetriebnahme durchgeführt haben, nehmen Sie den Regler außer Betrieb, lesen Sie die PTS-ISU Wartungsanweisungen oder übegeben Sie die Wartung an qualifizierte Kundendienstmitarbeiter. Installationsverfahren für Adapter und Anschlüsse Für weitere Informationen zur Einstellung des Zeitzyklus lesen Sie die PTS-ISU Wartungsanleitung, Abschnitt...
Ohio Medical o da personale addestrato di Ohio Medical. Il prodotto non può essere modificato senza l’autorizzazione a priori del reparto di Quality Assurance di Ohio Medical. L’utente di questo prodotto sarà...
Questo dispositivo deve essere utilizzato solo da parte di persone opportunamente addestrate al suo uso. Factory settings may be impacted during transport therefore, the unit’s timing cycle should be checked prior to initial use and adjusted if necessary (see PTS-ISU Service Manual 7/Service Checkout Procedure, Section 7.6 Timing Cycle Adjustment).
Seite 40
L’apparecchio di aspirazione di Ohio Medical non è stato sottoposto a prova per conformarsi ai requisiti specifici di dette categorie. Non utilizzare soluzioni chimiche o detergenti aggressive. Non spruzzare prodotti detergenti direttamente sui regolatori di aspirazione.
Identificazione del regolatore Push-To-Set Unità di aspirazione a intermittenza (PTS-ISU) Manometro del vuoto/analog Raccordo/Attacco lato paziente(ingresso) Interruttore di selezione della modalità Porta della sonda/adattatore (uscita) Manopola di comando dell’aspirazione (Push-To-Set Manometro del vuoto/digital I modelli pediatrici e neonatali sono identificati ...
(il diametro interno minimo è di 6 mm [0,25 in]). Usare un filtro Ohio Medical per aspirazione ad alto flusso e/o un pozzetto di troppo pieno di sicurezza tra il vaso di raccolta ed il regolatore per prevenire contaminazioni del regolatore, della presa e del sistema di distribuzione.
Funzionamento Procedura di controllo prima dell’uso Raccordo DISS 1. Inserire Pozzetto di sicurezza nel raccordo del regolatore. Posizionare il nipplo nel modo desiderato. 2. Ruotare in senso orario il dado ad alette DISS per impegnare i filetti e serrare strettamente (non vi è...
9. Spostare il commutatore di selezione della modalità su |O|O (INT). Verificare che il regolatore funzioni a intermittenza. Nota: il PTS-ISU inizia il ciclo su ON (acceso). 10. Spingere la manopola di comando dell’aspirazione e ridurre l’aspirazione a zero. 11. Impostare il selettore di modalità su O (OFF).
Se lo si dovesse ingolfare accidentalmente a causa di cattivo uso, sterilizzare il regolatore con ossido di etilene (ETO) dopo averlo pulito. Vedere la sezione 4.2 (Disinfection) del manuale di assistenza del PTS-ISU. Dopo la sterilizzazione, seguire la procedura di controllo della sezione 7.0 (Procedura di manutenzione dopo l’uso) del manuale di assistenza del PTS-ISU.
Este manual le proporciona información importante acerca de la Unidad de succión intermitente Push-To-Set (PTS-ISU) A fin de garantizar la seguridad y el uso adecuado de este dispositivo, LEA y COMPRENDA todas las instrucciones de seguridad y funcionamiento. SI NO COMPRENDE ESTAS INSTRUCCIONES, O SI TIENE ALGUNA PREGUNTA, CONSULTE EL MANUAL DE SERVICIO, COMUNÍQUESE CON SU SUPERVISOR, SU...
Sólo personas debidamente capacitadas podrán usar este dispositivo. Factory settings may be impacted during transport therefore, the unit’s timing cycle should be checked prior to initial use and adjusted if necessary (see PTS-ISU Service Manual 7/Service Checkout Procedure, Section 7.6 Timing Cycle Adjustment).
Seite 49
Estas situaciones pueden exponer al equipo a un apoyo desnivelado, a suciedad, agua, una sacudida mecánica y a temperaturas extremas. El equipo de aspiración de Ohio Medical no se ha probado para cumplir con los requisitos específicos de estas categorías.
Identificación del regulador Unidad de aspiración intermitente Push-To-Set (PTS-ISU) Indicador de vacío/analógica Conector/toma del paciente (entrada) Interruptor selector de modo Puerto de sonda o de adaptador (salida) Perilla de control de aspiración(Push-To-Set Indicador de vacío/digital Los modelos pediátrico y neonatal se identifican...
6 mm [0.25 pulg.]). Debe utilizarse un filtro de succión de gran caudal de Ohio Medical y/o un sifón de seguridad antiderrames (OST) entre el contenedor de recogida y el regulador para evitar la contaminación del regulador, la toma de pared y el sistema de conductos.
Operación Ajuste DISS 1. Inserte el sifón de seguridad en el adaptador del regulador. Coloque el tubo corto de empalme en la posición que desee. 2. Gire la tuerca de mariposa DISS en el sentido de las agujas del reloj para ...
9. Mueva el conmutador selector del modo a |O|O (INT). Verifique que el regulador funcione en forma intermitente. Nota: La PTS-ISU se inicia en el ciclo de ENCENDIDO. 10. Presione la perilla de control de aspiración y reduzca el nivel de aspiración a cero.
Si el regulador no funciona y usted hubiera realizado el procedimiento de revisión previo al uso, retire del uso al regulador y consulte el manual de servicio de la PTS-ISU o solicite mantenimiento al personal de servicio calificado. Procedimiento de instalación para adaptadores o sondas y accesorios Para ajustar el ciclo temporizado, consulte la sección...
Ohio Medical att du ringer närmaste Ohio Medicals regionala service center. Denna produkt eller någon av dess delar ska inte repareras annat än enligt skriftliga anvisningar tillhandahållna av Ohio Medical eller av personal som utbildats av Ohio Medical. Produkten får inte ändras utan föregående skriftligt godkännande av Ohio Medicals kvalitetssäkringsavdelning.
För att reducera risken för att transport- och servicepersonal utsätts för farliga föroreningar får INTE kontaminerad utrustning transporteras under några som helst omständigheter. Ohio Medical avsäger sig allt ansvar för eventuella skador eller tillbud till följd av att produkten inte används i enlighet med gällande produktmärkning.
Seite 58
även för ikonen för låg batterinivå eller mätartryck. Om mätaren blir tom under sugningen fortsätter enheten suga och den intermittenta funktionen fortsätter att vara i bruk. Det är viktigt att enheten tas ur bruk så fort proceduren är klar och att en representant vid kundtjänst hos Ohio Medical kontaktas angående ett ersättningsbatteri.
Specifikationer Prestation Vuxen Pediatrisk Neonatal Intermittent 8 LPM 8 LPM 8 LPM Flödeshastighet Kontinuerlig 80 LPM 80 LPM 80 LPM 0-16 LPM (Förinställd på 8 LPM) 15 sekunder PÅ/8 sekunder AV (±3 sekunder) Tidmätning Justerbar Börjar i ”PÅ”-läge Säkerhetsventil Beläget i vakuumledningen för att förhindra trycksättning av för positivt patientanslutningen till följd av ett misslyckat injektorvakuum övertryck...
Regulatorns delar Push-To-Set Intermittent sugenhet (PTS-ISU) Vakuummätare/analoga Montering/Patientanslutning (inlopp) Lägesväljare Sond/adapterport (utlopp) Sugreglagevredet (Push-To-Set Vakuummätare/Digital En bebissymbol till höger på enhetens framsida identifierar de pediatriska och neotala modellerna. High Flow High Vacuum ...
(minimum är 6 mm [0,25 in.] diameter på insidan). Ett sugfilter för högt flöde från Ohio Medical och/eller säkerhetsfälla för bräddavlopp (OST) bör användas mellan uppsamlingsbehållaren och regulatorn för att förhindra kontaminering av regulatorn, vägguttaget och rörledningssystemet...
Bruk Förfarande vid kontroll före användning DISS-beslag 1. Sätt i säkerhetsfälla i regulatorns beslag. Placera nippeln i önskat läge. 2. Vrid DISS-vingmuttern medurs för att koppla in gängorna och dra åt (det finns ingen O-ring, så vakuumpackningen beror av en hårt åtdragen anslutning). ...
Kontrollera att sugnivån hålls konstant när knappen är helt intryckt. 9. Flytta lägesväljaren till |O|O (INT). Kontrollera att regulatorn arbetar intermittent. Obs! PTS-ISU-enheten startar i perioden PÅ. 10. Tryck på sugreglagevredet och minska sugnivån till noll. 11. Ställ in lägesväljaren på O (AV).
Om felanvändning inträffar som leder till att regulatorn oavsiktligt svämmar över, kan den steriliseras efter rengöring med etylenoxid (ETO). Se avsnitt 4.3 (Disinfection) i PTS-ISU servicehandbok. Efter sterilisering ska du följa förfarandet för service i avsnitt 7.0 (Säkerhetskontroll av service) i PTS-ISU servicehandbok.
Seite 68
Use of this information is under license from Ohio Medical, LLC. Any use other than that authorized by Ohio Medical, LLC is prohibited. Ohio Medical and the Ohio Medical Logo are registered trademarks and Push-To-Set is a trademark of Ohio Medical, LLC.
