E i n b a u d e s H e b e l g r i f f s

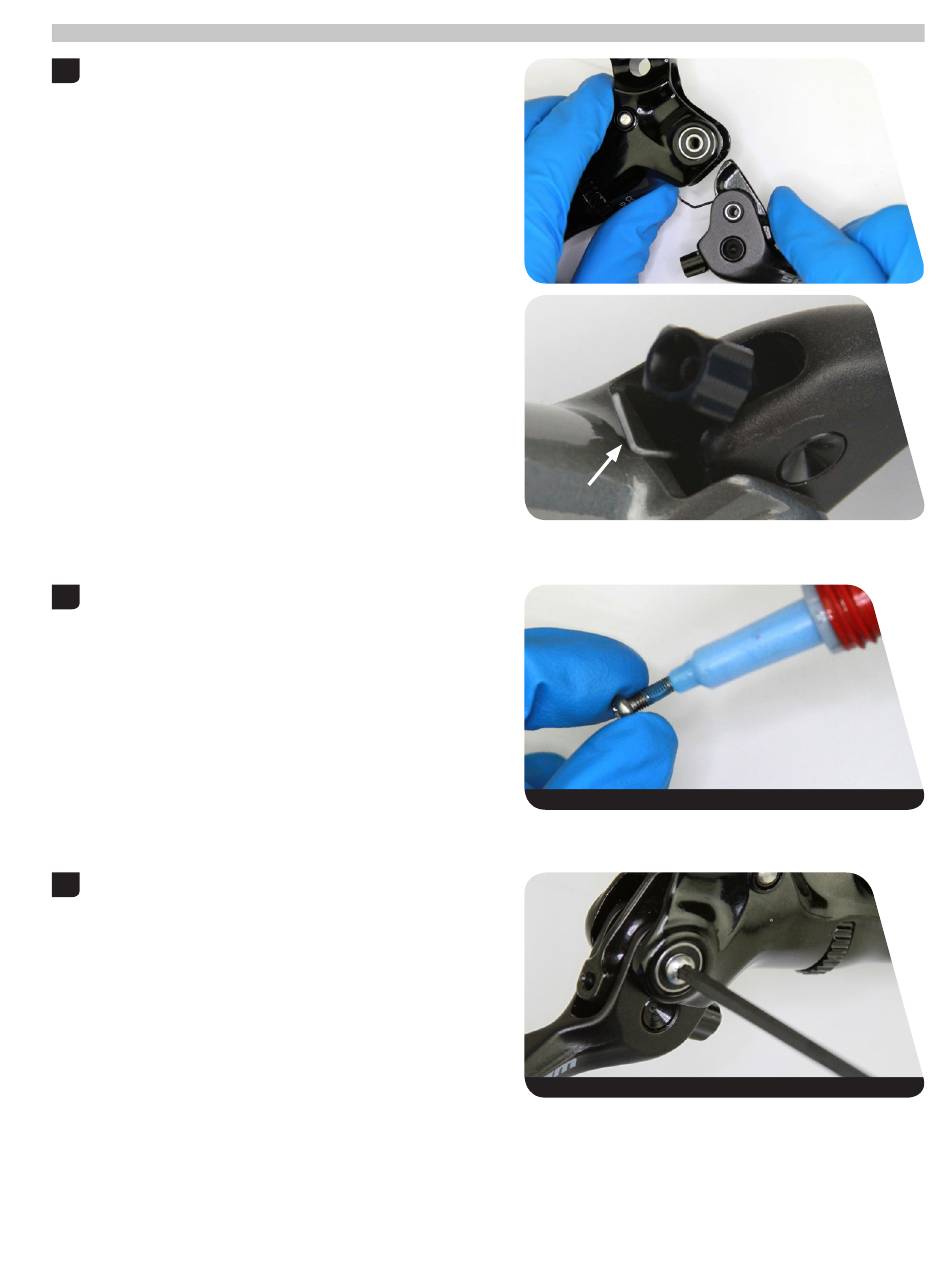

Bauen Sie den Hebelgriff ein.
1
Richten Sie die Gelenkbohrungen des Hebelgriffs auf die
Gelenkbohrungen im Hebelkörper aus.
Stellen Sie sicher, dass die Hebelrückstellfeder ordnungsgemäß im
Hebel sitzt. Das nach außen weisende Ende der Feder muss gegen
den Hebelgriff drücken, während das nach innen weisende Ende der
Feder am Hebelkörper anliegen muss. Wenn die Rückstellfeder nicht
ordnungsgemäß sitzt, können Sie die Reichweite des Hebelgriffs nicht
einstellen.
Tragen Sie ein wenig Loctite® Threadlocker Blue 242® auf jede
2
Gelenkschraube auf.
Schrauben Sie mit einem T10 TORX®-Schlüssel die Gelenkschrauben
3
auf jeder Seite des Hebelkörpers in die Lager.
Loctite Threadlocker Blue 242
T10 TORX-Schlüssel

Einbau des Hebelgriffs
