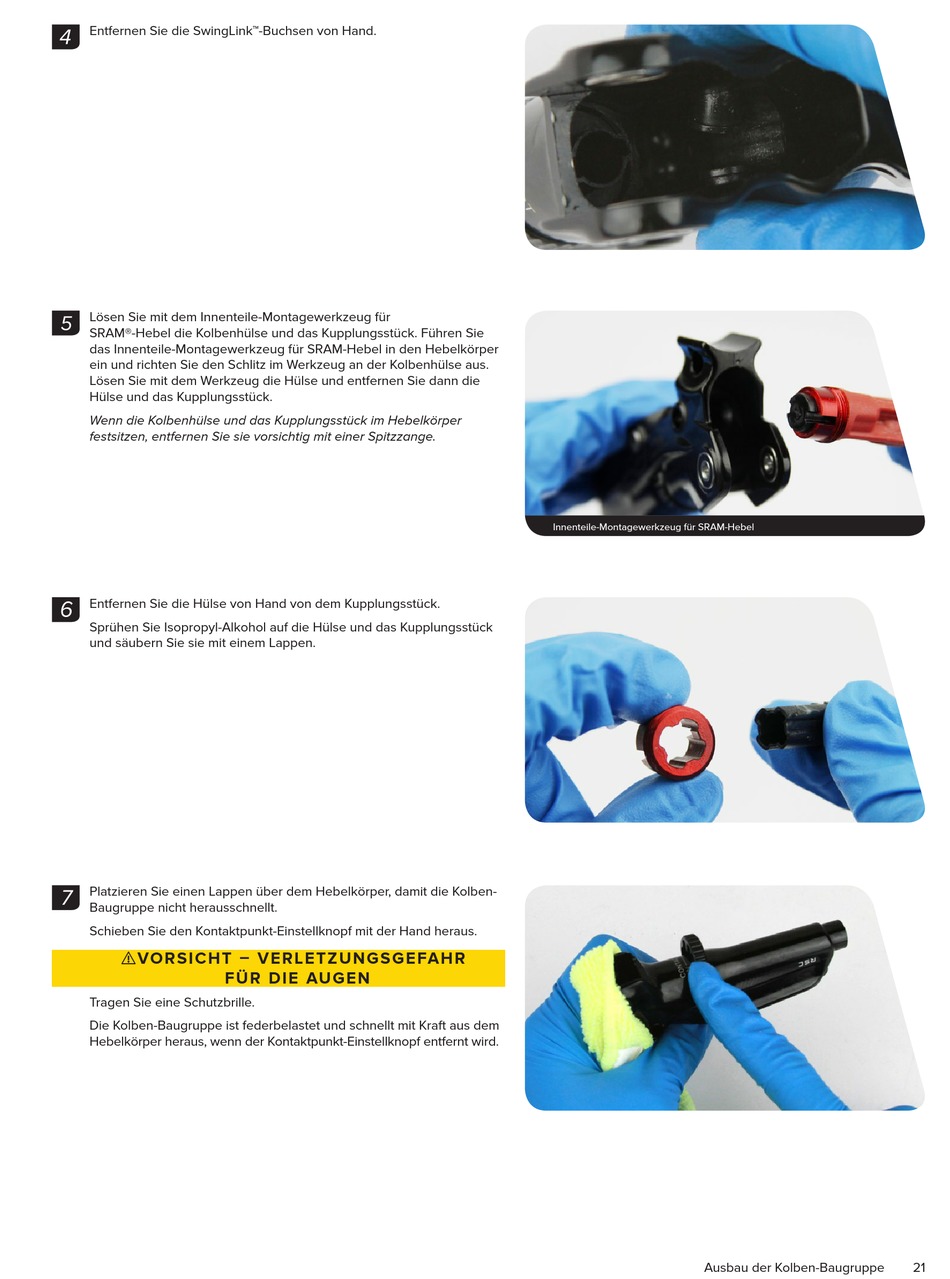

SRAM Guide RSC Wartungsanleitung Seite 21

Entfernen Sie die SwingLink™-Buchsen von Hand.
4
Lösen Sie mit dem Innenteile-Montagewerkzeug für
5
SRAM®-Hebel die Kolbenhülse und das Kupplungsstück. Führen Sie
das Innenteile-Montagewerkzeug für SRAM-Hebel in den Hebelkörper
ein und richten Sie den Schlitz im Werkzeug an der Kolbenhülse aus.
Lösen Sie mit dem Werkzeug die Hülse und entfernen Sie dann die
Hülse und das Kupplungsstück.
Wenn die Kolbenhülse und das Kupplungsstück im Hebelkörper
festsitzen, entfernen Sie sie vorsichtig mit einer Spitzzange.
Entfernen Sie die Hülse von Hand von dem Kupplungsstück.
6
Sprühen Sie Isopropyl-Alkohol auf die Hülse und das Kupplungsstück
und säubern Sie sie mit einem Lappen.
Platzieren Sie einen Lappen über dem Hebelkörper, damit die Kolben-
7
Baugruppe nicht herausschnellt.
Schieben Sie den Kontaktpunkt-Einstellknopf mit der Hand heraus.
⚠ VO RSICHT – VE RLETZUNGSGE FAH R
F ÜR DIE AUGE N
Tragen Sie eine Schutzbrille.
Die Kolben-Baugruppe ist federbelastet und schnellt mit Kraft aus dem
Hebelkörper heraus, wenn der Kontaktpunkt-Einstellknopf entfernt wird.
Innenteile-Montagewerkzeug für SRAM-Hebel
Ausbau der Kolben-Baugruppe 21
