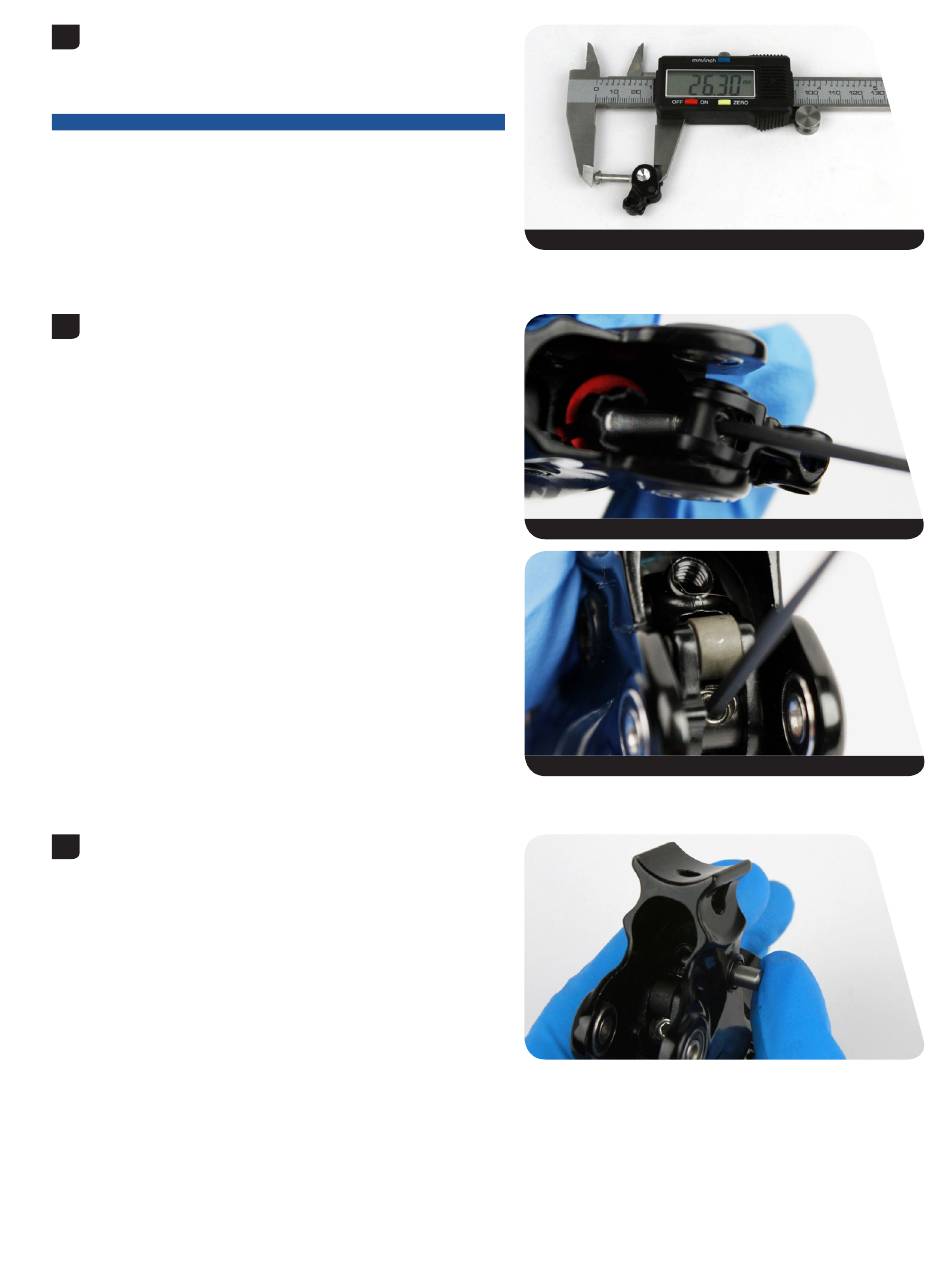

Überprüfen Sie mit einer Schiebelehre, dass die Länge der
8
Druckstange im SwingLink™ 26,3 mm beträgt. Drehen Sie die
Druckstange von Hand gegen den Uhrzeigersinn, um ihre Länge zu
erhöhen. Drehen Sie die Druckstange von Hand im Uhrzeigersinn, um
ihre Länge zu verringern.
Die Länge der Druckstange muss exakt auf 26,3 mm eingestellt
werden. Jede andere Länge verringert die Bremsleistung.
Entfernen Sie mit einem 2-mm-Inbusschlüssel den SwingLink aus dem
9
Innenteile-Montagewerkzeug für SRAM®-Hebel und führen Sie die
Druckstange in die Kupplungsstückhülse ein.
Richten Sie die Bohrungen im SwingLink und in den SwingLink-
10
Buchsen aufeinander aus. Drücken Sie dann den Gelenkstift in die
Bohrung, bis er bündig mit dem Hebelkörper sitzt.
HINWEI S
Digitale Messlehre
2-mm-Inbusschlüssel
2-mm-Inbusschlüssel
Einbau der Kolben-Baugruppe 25
