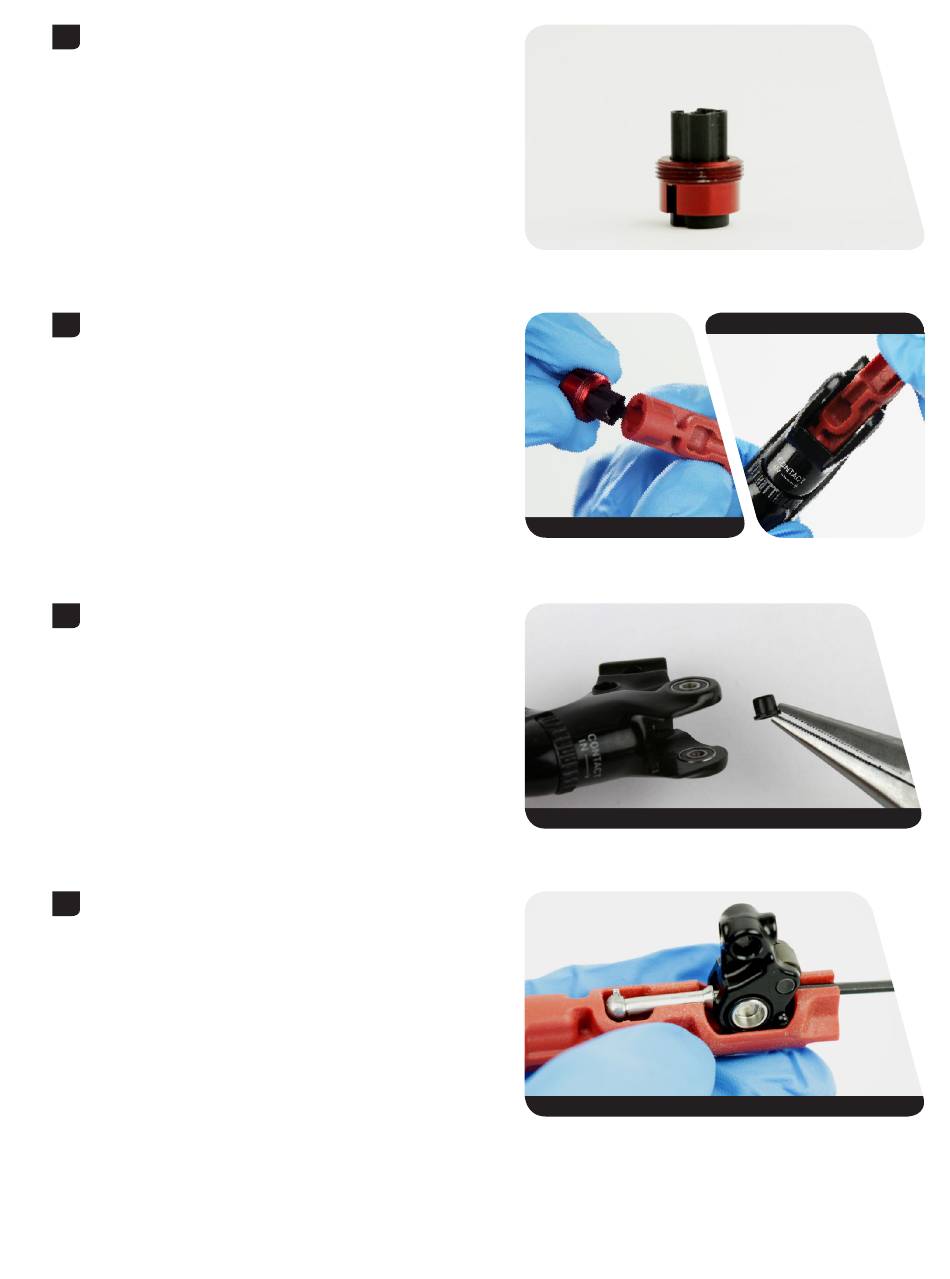

Platzieren Sie die Hülse auf dem Kupplungsstück.
4
Das Gewinde der Hülse muss von der Basis des Kupplungsstücks
abgewandt ausgerichtet werden.
Verwenden Sie das Innenteile-Montagewerkzeug für SRAM®-Hebel,
5
um die Hülse und das Kupplungsstück auf der Kolben-Bau-gruppe zu
fixieren.
Erfassen Sie die Schlitze auf der Hülse mit dem Kontaktpunkt-
Einstellknopf und drehen Sie das Innenteile-Montagewerkzeug für
SRAM Guide™-Hebel bis zum Anschlag weiter im Uhrzeigersinn.
Bauen Sie die SwingLink™-Buchsen mit einer Spitzzange ein.
6
Wenn die SwingLink-Buchsen leicht herausfallen, tragen Sie ein wenig
Schmierfett auf die Buchsen auf, um sie an Ort und Stelle zu halten.
Platzieren Sie den SwingLink auf dem Innenteile-Montagewerkzeug
7
für SRAM-Hebel, um die Länge der Druckstange am SwingLink
einzustellen.
Schrauben Sie mit einem 2-mm-Inbusschlüssel die Druckstange im
SwingLink fest.
Innenteile-Montagewerkzeug für SRAM-Hebel
Spitzzange
Innenteile-Montagewerkzeug für SRAM-Hebel
Einbau der Kolben-Baugruppe
Innenteile-Montagewerkzeug für SRAM-Hebel
20-mm- oder 15-mm-Steckachse
2-mm-Inbusschlüssel
S
22 m
24
