Schaltplan; Technische Daten; Circuit Diagram; Technical Data - Kroll E3 Betriebsanleitung

Bezeichnung / Designation / Designation
Leistungsaufnahme / Electrical power consumption /
Consommation électrique
Luftvolumenstrom / Air delivery / Débit d'air
Temperaturerhöhung (Δ) / Rise in temperature (Δ
Température difference (Δ
Spannung / Tension / Tension
Stromaufnahme / Power of current / Intensité absorbée
Länge / Length / Longueur
Breite / Width / Largeur
Höhe / Height / Hauteur
Gewicht / Weight / Poids
Schutzart / Type of protection / Indice de protection
8
)
D
GB
F
Einheit/Unit/Unité
kW
m³/h
)
/
K
Volt
Ampere
mm
mm
mm
kg

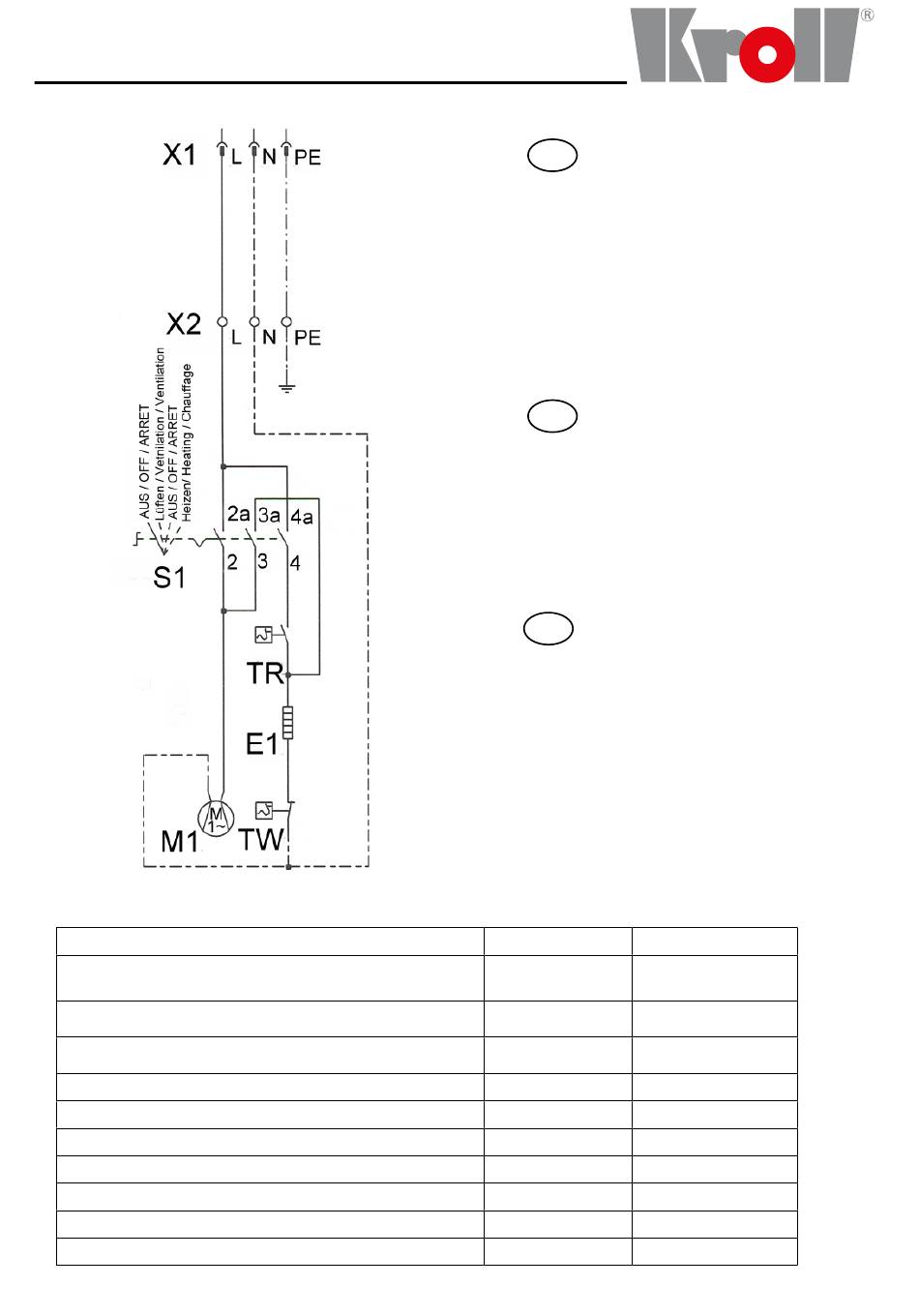

Schaltplan

E1
Heizelement
TR
Temperaturregler
TW
Temperaturwächter
S1
Wahlschalter
M1
Lüfter
X1
Netzanschluss mit Stecker
X2
Klemmleiste intern

Circuit diagram

E1
Heating element
TR
Temperatur regulator
TW
Temperatur controller
S1
Selector switch
M1
Fan
X1
Mains connection with plug
X2
Connecting strip internal
Schema électrique
E1
Résistance électrique
TR
Thermostat de réglage
TW
Thermostat de sécurité
S1
Commutateur
M1
Ventilateur
X1
Alimentation électrique avec prise
X2
Bornier
E3
3
185
48
230~/50Hz
13,5
330
185
270
6,5
IP 20
