Verwandte Anleitungen für Kroll E Serie
Inhaltszusammenfassung für Kroll E Serie

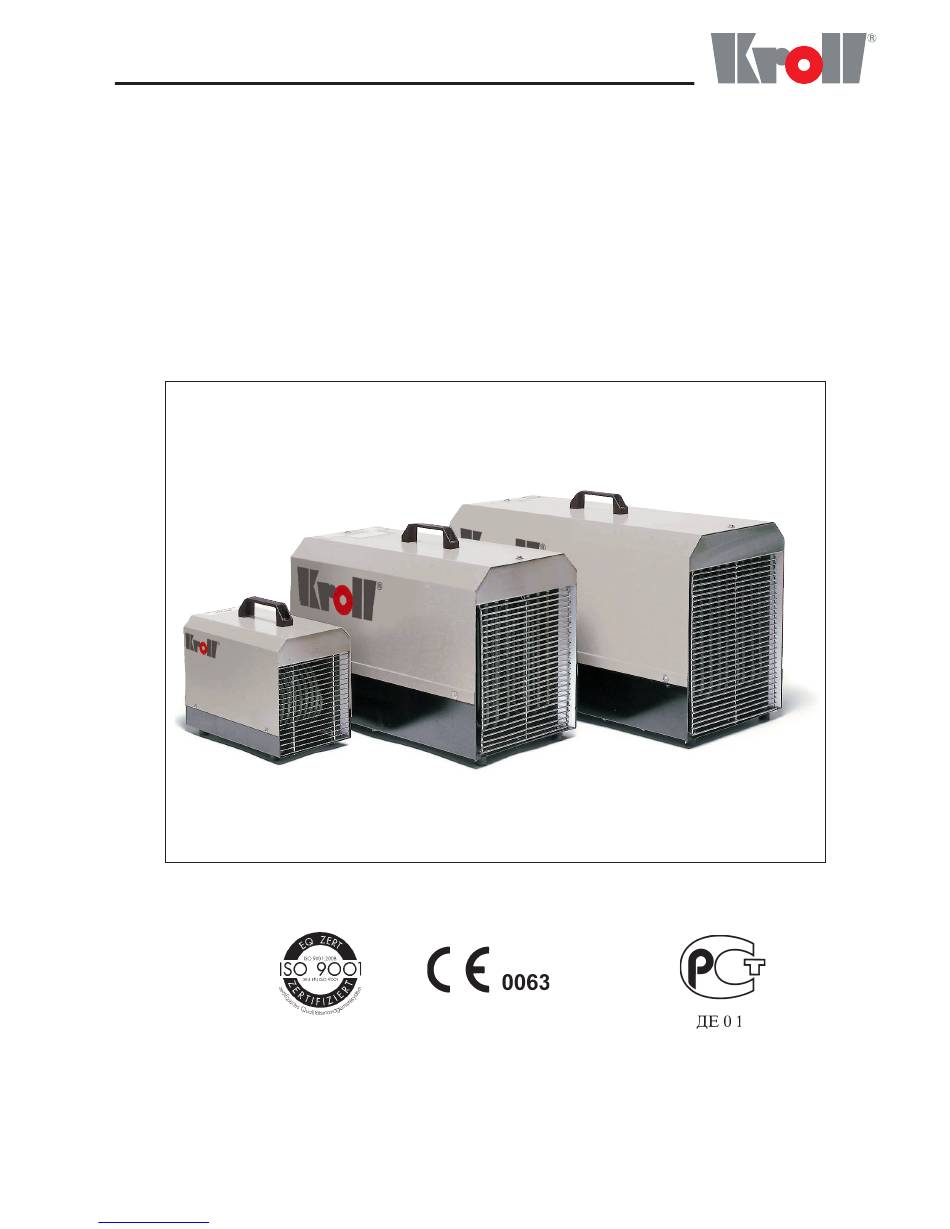

- Seite 1 E8, E12, E18 Elektroheizer Electrical Electrical heater Электрические обогреватели Betriebs- Инструкция по Operating anleitung эксплуатации instructions 057914-00a /Juli 2014 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
Technical hanges in the sense of product Технические изменения для улучшения Produktverbesserung vorbehalten. improvement reserved устройства возможны Urheberrecht und Hersteller : Privilege of the producer: Производитель и владелец авторских прав: Firma Kroll GmbH Firma Kroll GmbH фирма Kroll GmbH Downloaded from www.Manualslib.com manuals search engine... -
Seite 3: Inbetriebnahme
Inbetriebnahme / Setting into operation / Пуск в эксплуатацию Heizen „I“ E8/2, E12/2 = 1. Wahlschalter auf Stellung „I“ halbe Leistung E8/2, E12/2 - 1/2 Leistung E18/1 E18/1 - 2/3 Leistung = 2/3 Leistung 2. Temperaturregelknebel auf gewünschte „I“ E8/2, E12/2 = Temperatur einstellen. -
Seite 4: Component Parts E8
Bestell-Nr. Einzelteile E 8 Component parts E 8 Запчасти E 8 Requisition number Артикульный номер Schutzgitter Protective screen Защитная решетка 012607 Mantel Housing Кожух 024243-02 Kunststoffgriff Plastic handle Пластмассовая ручка 005607 Schraube Screw Винт 004717 Schraube Screw Винт 026436 Thermostat Thermostat Термостат... - Seite 5 Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 Bestell-Nr. Einzelteile E 12 Component parts E 12 Запчасти E 12 Requisition number Артикульный номер Schutzgitter Protective screen Защитная решетка 012633 Mantel Housing Кожух 023757-02 Kunststoffgriff Plastic handle Пластмассовая ручка 005607 Schraube Screw Винт 051947 Schraube Screw Винт 026436 Thermostat Thermostat Термостат...
- Seite 7 E 12 Downloaded from www.Manualslib.com manuals search engine...
- Seite 8 Bestell-Nr. Einzelteile E 18 Component parts E18 Запчасти E 18 Requisition number Артикульный номер Schutzgitter Protective screen Защитная решетка 012633 Mantel Housing Кожух 023757-02 Пластмассовая ручка Kunststoffgriff Plastic handle 005607 Schraube Screw 004717 Винт Thermostat Thermostat Винт 005625 Schraube Schraube Термостат...
- Seite 9 E 18 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 10: Vorsichtsmaßnahmen Beim Betreiben
Aufstellungsvorschriften / Installation regulations / Инструкция установки Sicherheitsabstand mindestens 0,5 Me- Maintain a security distance of at least Обеспечьте минимальное расстояние ter von brennbaren Materialien. 0,5 metres to burnable material. от легковоспламеняющихся Das Heizgerät darf nicht in Reihe mit Don’t use the appliance in consump-tion материалов- 0,5 метра. -
Seite 11: Schaltplan
E8 / E12 Schaltplan Circuit diagram Схема электрических соединений В1 Термостат вентилятора Nachlaufthermostat Follow-up thermostat В2 Реле контроля температуры Temperaturwächter Temperature controller В3 Термостат 5 °C - 40 °C Raumthermostat Room thermostat 5°C - 40°C 5°C - 40°C S1 Переключатель Wahlschalter Selector switch К1 Контактор... -
Seite 12: E18
Schaltplan Circuit diagram Схема электрических соединений В1 Термостат вентилятора Nachlaufthermostat Follow-up thermostat В2 Реле контроля температуры Temperaturwächter Temperature controller В3 Термостат 5 °C - 40 °C Raumthermostat Room thermostat 5°C - 40°C 5°C - 40°C S1 Переключатель Wahlschalter Selector switch К1 Контактор... - Seite 13 Einheit/Unit/ Bezeichnung / Designation / Характеристика E 12 E 18 Величина Leistungsaufnahme / Electrical power consumption / kW/кВт 6/12 12/18 Производительность m³/h m³/ч Luftvolumenstrom / Air delivery / Объём воздуха Kelvin/ Temperaturerhöhung (Δ) / Rise in temperature (Δ) / Разница Кельвин...
-
Seite 14: Konformitätserklärung
EG – Konformitätserklärung EC – Declaration of conformity Déclaration de conformité CE Downloaded from www.Manualslib.com manuals search engine... - Seite 15 Wartungsintervalle / Servicing intervals / Интервалы обслуживания Tag der Wartung Name Bemerkungen Day of servicing Name Notes Дата обслуживания Имя Примечания Downloaded from www.Manualslib.com manuals search engine...
- Seite 16 Кроме того, действуют наши „Условия продаж и поставки“. В изделие могут без уведомления вноситься технические модификации, направленные на усовершенствование изделия. Kroll GmbH Kroll UK Ltd. Kroll France SA UK & Ireland Subsidiary SA au capital de 399 900 € HT Pfarrgartenstraße 46...
