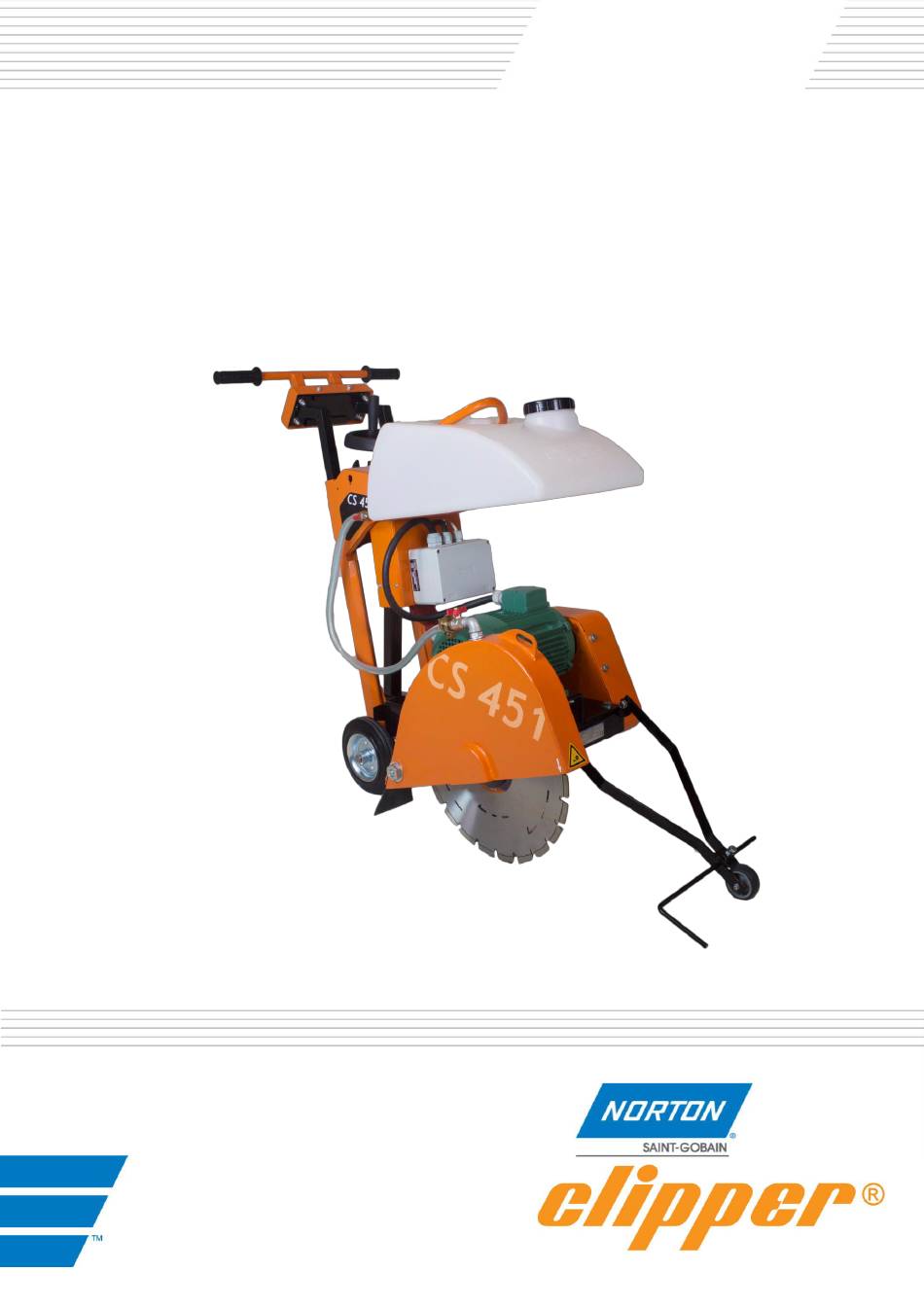

- Seite 1 CS 451 E BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung...
- Seite 2 VERS.2016.09.19 CS 451 E_MAN_DE...
-
Seite 3: Konformitätserklärung
VERS.2016.09.19 CS 451 E_MAN_DE Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD. J. F. KENNEDY L-4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: CS 451 E 400V – 5,5 kW 70184601973 « Fugenschneider » : Code : wird den Bestimmungen der Rechtlinien entsprochen: ... -
Seite 4: Inhaltsverzeichnis
VERS.2016.09.19 CS 451 E_MAN_DE CS 451 E BETRIEBSANLEITUNG 1 GRUNDLEGENDE SICHERHEITSHINWEISE ................5 1.1 Symbole ..........................5 1.2 Typenschild ..........................6 1.3 Sicherheitshinweise ....................... 7 2 Maschinenbeschreibung......................8 2.1 Kurzbeschreibung ........................8 2.2 Baugruppen ..........................8 2.3 Technische Daten ........................9 2.4 Schwingungsniveau Erklärung ................... -
Seite 5: Grundlegende Sicherheitshinweise
1 GRUNDLEGENDE SICHERHEITSHINWEISE Der CS451E ist ausschließlich zum Trocken - und Nass-Schneiden von Asphalt und Beton mit NORTON - Diamantsägeblättern hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. -
Seite 6: Typenschild
VERS.2016.09.19 CS 451 E_MAN_DE Das Drehen der Kurbel in der angezeigten Das Drehen der Kurbel in der angezeigten Richtung erniedrigt dem Sägeblatt Richtung erhöht dem Sägeblatt Die Maschine nie mit frei drehendem Blatt Drehrichtung des Sägeblattes bewegen Not-Aus 1.2 Typenschild Das Typenschild enthält folgende wichtige Daten: Jahr der Model der Machine... -
Seite 7: Sicherheitshinweise
Demontieren Sie sofort beschädigte oder verschlissene Sägeblätter, da sie bei der Rotation eine Unfallgefahr darstellen. Benutzen Sie nur NORTON-Diamantsägeblätter, da der Einsatz anderer Werkzeuge, die Beschädigung der Maschine zufolge haben kann. Tragen Sie eine Sicherheitsbrille während des Schnittes und eine Atemschutzmaske während des Trockenschnittes. -
Seite 8: Maschinenbeschreibung
VERS.2016.09.19 CS 451 E_MAN_DE 2 Maschinenbeschreibung Alle Änderungen an der Maschine, die ihre ursprünglichen Eigenschaften verändern, dürfen nur von Saint-Gobain Abrasives durchgeführt werden, damit die Maschine den gültigen Sicherheitsnormen entspricht. Saint-Gobain Abrasives behält sich das Recht vor, Änderungen an der Maschine vorzunehmen. -
Seite 9: Technische Daten
VERS.2016.09.19 CS 451 E_MAN_DE Aus verwindungssteifem geschweißtem Stahl hergestellt, ist der C99 sowohl stabil beim Schneiden als auch einfach zu transportieren. Der Blattschutz (1) gibt dem Benutzer und seiner Umgebung optimale Sicherheit während des Schneidens. Dieser ist fest am Gestell befestigt. Er kann leicht für den Blattwechsel geöffnet werden. -
Seite 10: Schwingungsniveau Erklärung
VERS.2016.09.19 CS 451 E_MAN_DE Dauerschalldruckpegel 80 dB (A) laut ISO EN 11201 Schalleistungspegel 94 dB (A) laut ISO EN 3744 Schwingungsniveau 2,8m/s (EN12096) 2.4 Schwingungsniveau Erklärung Erklärtes Schwingungsniveau laut Norm EN 12096 Maschine Gemessenes Unsicherheit Gebrauchtes Sägeblatt Model / Art.Nr. Schwingungsniveau a m/s K m/s Spezifikation / Art.Nr. -
Seite 11: Erklärung Über Die Emissionen Von Laerm
Bevor Sie den CS451E einsetzen können, müssen einige Teile montiert werden. 3.1 Montage des Führungsgriffes Fixieren Sie den Führungsgriff mit der Feststellschraube. 3.2 Werkzeugmontage Benutzen Sie mit dem CS451E ausschließlich NORTON Sägeblätter. Sie können Diamantblätter mit einem Durchmesser von max. 450mm mit der CS451E verwenden. Alle eingesetzten Werkzeuge müssen... -
Seite 12: Wasserkühlung
VERS.2016.09.19 CS 451 E_MAN_DE ACHTUNG: Die Drehrichtung ist im Uhrzeigersinn! Der auf dem Blatt befindliche Drehrichtungspfeil muß mit dieser Drehrichtung übereinstimmen! Bei falscher Drehrichtung wird das Blatt sehr schnell stumpf! Setzen Sie den äußeren Flansch und die Sechskantmutter wieder auf und ziehen Sie diese fest. ... -
Seite 13: Transport Und Lagern
VERS.2016.09.19 CS 451 E_MAN_DE 4 TRANSPORT UND LAGERN Einige Maßnahmen müssen Sie treffen, damit die CS 451 E sicher transportiert wird. 4.1 Transportsicherung Vor dem Transport oder Verfahren der Maschine: Demontieren Sie das Sägeblatt. Senken Sie den Führungsgriff und fixieren Sie den Griff mit den Feststellschrauben. ... -
Seite 14: Aufstellen Und Betrieb Der Maschine
VERS.2016.09.19 CS 451 E_MAN_DE 5 AUFSTELLEN UND BETRIEB DER MASCHINE 5.1 Aufstellen Bevor Sie schneiden, ist folgendes zu berücksichtigen: Entfernen Sie vom Einsatzort alles, was den Arbeitsvorgang behindern könnte. Achten Sie auf ausreichende Beleuchtung des Einsatzortes. Wenn notwendig, setzen Sie der Wasserleitung so, dass er nicht beschädigt werden kann! ... -
Seite 15: Wartung
VERS.2016.09.19 CS 451 E_MAN_DE 6 WARTUNG 6.1 Wartung der Maschine Sorgen Sie für eine regelmäßige Wartung um die Lebensdauer und Verfügbarkeit der Maschine zu erhöhen. Folgen Sie dafür diesem Wartungsplan: regelmäßige Wartung jedem angegebenen Intervall durchführen Optische Kontrolle (Zustand,Dichtigkeit) Gesamte Maschine Säubern Flansche und Blattaufnahme... -
Seite 16: Störung - Ursachen Und Beseitigung
VERS.2016.09.19 CS 451 E_MAN_DE 7 STÖRUNG - URSACHEN UND BESEITIGUNG 7.1 Verhalten bei Störungen Bei Betriebsstörungen, schalten Sie die Maschine aus. Lassen Sie nur ausgebildete Personen die Arbeiten, die nicht in dem vorigen Teil beschrieben sind, durchführen. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe... -
Seite 17: Schaltplan
VERS.2016.09.19 CS 451 E_MAN_DE 7.3 Schaltplan CS451 E = 7,5A... -
Seite 18: Ersatzteilbestellung
Ersatzteile für den Motor müssen direkt beim Hersteller oder beim nächsten Vertragshändler bestellt werden: So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von: Saint - Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE Grand-duché de Luxembourg Tel. : 00352-50401-1 Fax : 00352-501633 http://www.construction.norton.eu e-mail: sales.nlx@saint-gobain.com... - Seite 19 VERS.2016.09.19 CS 451 E_MAN_DE Ersatzteile, Bohrkronen und technische Beratung können Sie auch bei lokalen Vertragshändlern erhalten.
