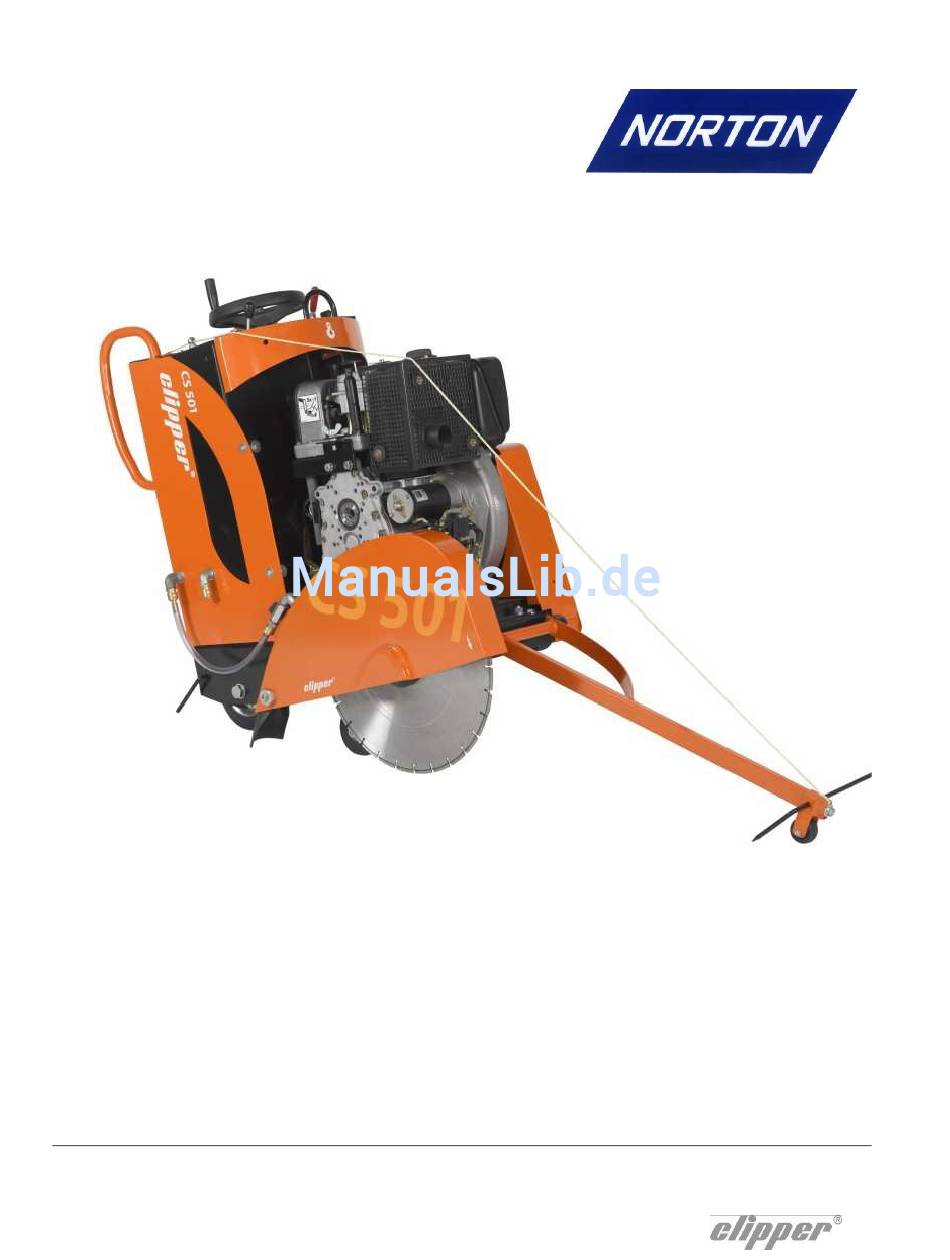

- Seite 1 CS 501 D13/D15 BETRIEBSANLEITUNG...
-
Seite 3: Konformitätserklärung
Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: Fugenschneider (Art. Nummer): CS 501 D15 70184626932) CS 501 D13 (70184627110) den Bestimmungen entsprechen: • Europäischen richtlinie maschinen 2006/42/CE •... -
Seite 5: Inhaltsverzeichnis
CS 501 D13/15 BETRIEBSANLEITUNG 1 Grundlegende Sicherheitshinweise 1.1 Symbole 1.2 Typenschild 1.3 Sicherheitshinweise 2 Maschinenbeschreibung 2.1 Kurzbeschreibung 2.2 Baugruppen 2.3 Technische Daten 3 Montage und erstmalige Inbetriebnahme 3.1 Werkzeugmontage 3.2 Wasserkühlung 3.3 Starten der Maschine 4 Transport und Lagern 4.1 Transportsicherung 4.2 Transportvorgang 4.3 Außerbetriebnahme über längere Zeit 5 Aufstellen und Betrieb der Maschine... -
Seite 6: Grundlegende Sicherheitshinweise
Beachten der Betriebsanleitung und die Einhaltung der Inspektions- und Wartungsvorschriften. 1.1 Symbole Wichtige Anweisungen und Warnhinweise sind durch Symbole auf der Maschine dargestellt. Die folgenden Symbole sind auf NORTON-Maschinen vorhanden. Die Bedeutung der Symbole ist im Folgenden erklärt: Die Bedienungsanleitung lesen, bevor Sie die Gehörschutz tragen... -
Seite 7: Typenschild
• Demontieren Sie sofort beschädigte oder verschlissene Sägeblätter, da sie bei der Rotation eine Unfallgefahr darstellen. • Benutzen Sie nur NORTON-Diamantsägeblätter, da der Einsatz anderer Werkzeuge die Beschädigung der Maschine zufolge haben kann. • Tragen eine Sicherheitsbrille während... -
Seite 8: Maschinenbeschreibung
2 Maschinenbeschreibung Alle Änderungen an der Maschine, die ihre ursprünglichen Eigenschaften verändern, dürfen nur von Saint-Gobain Abrasives durchgeführt werden, damit die Maschine den gültigen Sicherheitsnormen entspricht. Saint-Gobain Abrasives behält sich das Recht vor, Änderungen an der Maschine vorzunehmen. 2.1 Kurzbeschreibung Der Fugenschneider CS 501 ist beim Schneiden von Induktionsschleifen, von Rohr- und Kabelgräben und bei Reparaturarbeiten im Asphalt und Beton beim Naß- oder Trockenschnitt einsetzbar. - Seite 9 Der Blattschutz (1) gibt dem Benutzer und seiner Umgebung optimale Sicherheit während des Schneidens. Dieser ist fest am Gestell befestigt. Er kann für den Blattwechsel leicht geöffnet werden. Eine leicht zugängliche Kurbel (2) ermöglicht das Heben und Seken der Motorkonsole. Die Schnittiefe kann während des Schneidvorganges eingestellt werden.
-
Seite 10: Technische Daten
2.3 Technische Daten Motor HATZ 1D81, 13.7 HP (10.1kW) HATZ 1D90, 15.2 HP (11.2 kW) Treibstoff Dieselkraftstoffe, die den Mindestanforderungen folgender Spezifikation entsprechen: EN590 oder DIN51601-DK oder BS 2869 A1/A2 oder oder ASTM D 975 -1D/2D Öl (Motor) Öle, die den Mindestanforderungen folgender Spezifikation entsprechen: CCMC –... -
Seite 11: Montage Und Erstmalige Inbetriebnahme
3 Montage und erstmalige Inbetriebnahme Bevor Sie den CS 501 einsetzen können, müssen einige Teile montiert werden. 3.1 Werkzeugmontage Benutzen Sie mit dem CS 501 ausschließlich NORTON Sägeblätter. Sie können Diamantblätter mit einem Durchmesser von max. 500mm mit dem CS 501 verwenden. -
Seite 12: Starten Der Maschine
3.3 Starten der Maschine Vergewissern Sie sich, daß das Diamantblatt den Boden nicht berührt bevor Sie die Maschine starten. Bringen Sie den Drehzahlverstellhebel 1 nach Drehen Sie den Dekompressionshebel bis Bedarf START oder ½-START. zum Anschlag „1“. In dieser Stellung rastet die Vergewissern Sie sich, daß... - Seite 13 Der Kraftschluß zwischen Motor und Andrehkurbel muß durch verdrehsicheres Festhalten des Griffrohrs und zügiges Drehen gewährleistet sein und darf während des Startvorganges unter keinen Umständen unterbrochen werden. Tritt während des Startvorganges durch zaghaftes Andrehen ein Rückschlag auf, so wird über das Griffrohr aufgrund der Kurzen Rückdrehung die Verbindung Kurbelwange „2“...
-
Seite 14: Transport Und Lagern
4 Transport und Lagern Einige Maßnahmen müssen Sie treffen, damit die Maschine sicher transportiert werden kann. 4.1 Transportsicherung Vor dem Transport oder Verfahren der Maschine: • Demontieren Sie das Diamantblatt. • Leeren Sie den Wassertank. • Richten Sie den Richtungsanzeiger wieder auf. 4.2 Transportvorgang Beim verfahren der Maschine, darf das Blatt nicht drehen. -
Seite 15: Aufstellen Und Betrieb Der Maschine
5 Aufstellen und Betrieb der Maschine 5.1 Aufstellen Bevor Sie schneiden, ist folgendes zu berücksichtigen: • Entfernen Sie vom Einsatzort alles, was den Arbeitsvorgang behindern könnte. • Achten Sie auf ausreichende Beleuchtung des Einsatzortes. • Vergewissern Sie sich, daß Sie ständig ausreichend Sicht auf den Arbeitsbereich haben und jederzeit alle erforderlichen Bedienungselemente und Sicherheitseinrichtungen erreichen können. -
Seite 16: Wartung
Bringen Sie den Riemenschutz wieder an, nachdem Sie den Keilriemen kontrolliert oder gewechselt haben. Fetten und Ölen Die NORTON-Maschine ist mit wartungsfreien Lagern ausgerüstet. Die Maschine braucht deshalb nicht abgeschmiert zu werden. Fetten Sie jedoch regelmäßig die Gewindespindel. Reinigen der Maschine Die Lebensdauer Ihrer Maschine ist von ihrer Pflege abhängig. -
Seite 17: Wartung Des Motors
6.2 Wartung des Motors Reguläres Wartungsintervall Zu Betriebstundenintervall durchführen Füllstand überprüfen Motoröl Wechsel Kühlluftbereich Überprüfen und Reinigen Ansaugbereich der Überprüfen und Reinigen Verbrennungsluft Wasserabscheider Überprüfen Reinigen Luftfilter Wechsel der Filterpatrone Ventilspiel Überprüfen und einstellen Kraftstoffilter Wechsel Ölstandskontrolle Zur Ölstandskontrolle und beim Ölwechsel muß der Motor abgestellt sein und in horizontale Position sein. - Seite 18 • Ziehen Sie die gereinigte Ölablaßschraube mit einem neuen Dichtring fest. • Erneuen Sie den Ölfilter • Reinigen Sie den Siebeinsatz vorsichtig, damit das Drahtgewebe nicht verbogen wird. Wischen Sie die Verschlußschraube aus, oder blasen Sie diese mit Druckluft aus. •...
- Seite 19 Wartung des Luftfilters • Lösen Sie die Flügelschraube (1 auf dem linken Bild) und nehmen Sie diese mit dem Deckel (2 auf dem linken Bild) ab. • Ziehen Sie die Filterpatrone (1 auf dem rechten Bild) vorsichtig heraus. • Blasen Sie die Filterpatrone mit trockener Druckluft durch Auf- und Abbewegungen in der Patrone von innen nach außen solange aus, bis kein Staubaustritt mehr erfolgt.
-
Seite 20: Störung - Ursachen Und Beseitigung
7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Bei Betriebsstörungen, schalten Sie die Maschine aus. Lassen Sie nur ausgebildete Personen die Arbeiten, die nicht in dem vorigen Teil beschrieben sind, durchführen. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe Motor zündet, läuft aber nicht Kein Öldruck... - Seite 21 Fax: ++36 1 371 2255 Tel/Fax: 0048 22 868 29 27 e-mail: nortonbp@axelero.hu e-mail: norton-diamond@wp.pl Tschechische Republik Norton Diamantove Nastroje Sro Vinohrdadska 184 CS-13000 PRAHA 3 Tel: 0042 0267 13 20 21 Fax : 0042 0267 13 20 21 e-mail: norton.diamonds@komerce.cz...
- Seite 24 SAINT-GOBAIN ABRASIVES 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel.: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com www.construction.norton.eu 25.09.2008...
