Inhaltszusammenfassung für Norton CST 85 Modulo

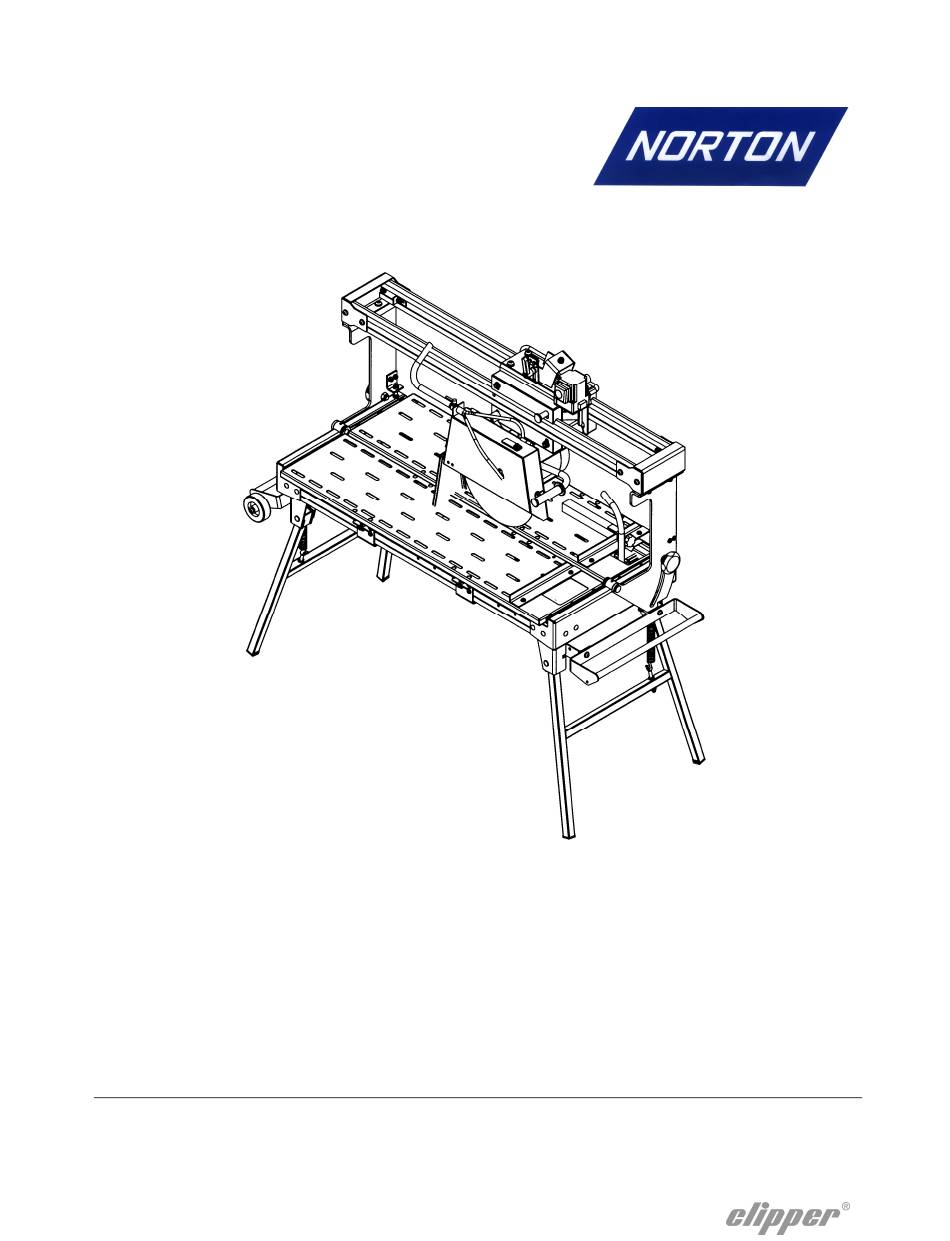

- Seite 1 CST 65 / 85 / 100 MODULO BETRIEBSANLEITUNG...
-
Seite 3: Konformitätserklärung
190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: CST 65 Modulo 230V 70184620265 Streintrennmaschine: Art. Nummer: CST 85 Modulo 230V 70184620266 CST 100 Modulo 230V 70184620024 den Bestimmungen entsprechen: • Europäischen richtlinie maschinen 2006/42/CE • "NIEDESPANNUNGSRICHTLINIE" 73/23/CEE •... -
Seite 5: Inhaltsverzeichnis
CST : BETRIEBSANLEITUNG UND ERSATZTEILLISTE INHALTSVERZEICHNIS SEITE Grundlegende Sicherheitshinweise..................6 Symbole ..........................6 Typenschild ..........................7 Sicherheitshinweise.......................7 Maschinenbeschreibung ......................8 Kurzbeschreibung........................8 Verwendungszweck .......................8 Baugruppen..........................8 Technische Daten ........................ 10 Montage und erstmalige Inbetriebnahme................12 Werkzeugmontage ....................... 12 Montage der Handgriffe ....................... 12 Elektrischer Anschluß ......................12 Einschalten der Maschine .................... -
Seite 6: Grundlegende Sicherheitshinweise
Beachten der Betriebsanleitung und die Einhaltung der Inspektions- und Wartungsvorschriften. 1.1 Symbole Wichtige Anweisungen und Warnhinweise sind durch Symbole auf der Maschine dargestellt. Die folgenden Symbole sind auf NORTON-Maschinen vorhanden. Die Bedeutung der Symbole ist im Folgenden erklärt: Die Bedienungsanleitung lesen, bevor Sie die Gehörschutz tragen... -
Seite 7: Typenschild
Demontieren Sie sofort beschädigte oder verschlissene Sägeblätter, da sie bei der Rotation eine Unfallgefahr darstellen. Benutzen Sie nur NORTON-Diamantsägeblätter da der Einsatz anderer Werkzeuge die Beschädigung der Maschine zufolge haben kann. Tragen Sie eine Sicherheitsbrille während des Schnittes und eine Atemschutzmaske während des Trockenschnittes. -
Seite 8: Maschinenbeschreibung
2.1 Kurzbeschreibung Die CST ist eine leistungsstarke, robuste Trennmaschine für den Dauereinsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die CST ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Steintrennmaschinen dar. 2.2 Verwendungszweck Sie ist wahlweise für Naß- oder Trockenschnitt zum Trennen von Materialien wie Keramik,... - Seite 9 Beine und Griffe (1) Die Beine sind aus einer verwindungssteifen Rohrrahmen-Schweißkonstruktion hergestellt. Angeschraubte Federn ermöglichen das Einklappen der Beine zum Transport der Maschine. Die Griffe dienen sowohl zum Transport der Maschine, wenn die Beine zurückgestellt sind, als auch zur Sicherung der Beine, wenn die Maschine auf diesen steht. Rahmen (2) Der Rahmen ist aus robustem eloxierten Aluminiumprofil gebaut.
-
Seite 10: Technische Daten
Eine thermische Überlastsicherung schützt den Motor und verhindert das Wiederanlaufen des Motors außerhalb des zulässigen Betriebstemperaturbereiches. Der Thermoschutzschalter kann aus zwei Gründen ansprechen: a. Bei leichter Belastung, wenn die Anschlüsse nicht richtig hergestellt sind. b. Bei tatsächlicher Überlastung des Motors. 2.4 Technische Daten Motorschutzart IP54... - Seite 11 CST100 Code 70184620024 70184620270 70184620273 Leistung 2,2 kW 2,2 kW 3 kW Spannung 230V 1 115V 1~ 400V 3~ Schnittlänge 1000 mm Drehzahl der Schneidwelle 3000 min Länge 1680 mm Breite 660 mm Höhe (mit Füßen) 1550 mm Höhe (ohne Füße) 905 mm Wasserwanne 35 l...
-
Seite 12: Montage Und Erstmalige Inbetriebnahme
3 Montage und erstmalige Inbetriebnahme Die Maschine wird einsatzbereit ausgeliefert. Bevor Sie die Maschine zum ersten Mal benutzen, sind folgende Schritte zu unternehmen. 3.1 Werkzeugmontage Benutzen sie ausschließlich NORTON-Diamantsägeblätter. Blattdurchmesser bis 350 mm können verwendet werden. Alle eingesetzten Werkzeuge müssen... -
Seite 13: Einschalten Der Maschine
3.4 Einschalten der Maschine Um die Maschine einzuschalten, heben Sie den vorderen Deckel des Schalters hoch und drücken Sie die grüne Taste. Um die Maschine auszuschalten, drücken Sie die rote Taste, oder direkt auf den vorderen Deckel. Maschine mit 400V-Motoren Prüfen Sie, ob die Drehrichtung des Blattes mit der Drehrichtung der Welle übereinstimmt (siehe Hinweis auf dem Blattschutz). -
Seite 14: Transport Und Lagern
4 Transport und Lagern 4.1 Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wasserwanne vor dem Transport, Verfahren oder Versetzen der Maschine. Bevor Sie die Maschine bewegen, sichern Sie den Schneidkopf : Fahren Sie den Kopf bis die Feststellschraube (1) gegenüber den Loch (2) steht. Schrauben Sie dann bis die Schraube (1) im Loch (2) ist, und den Kopf sich nicht mehr bewegen kann. -
Seite 15: Aufstellen Und Betrieb Der Maschine
5 Aufstellen und Betrieb der Maschine In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort • Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte. •... -
Seite 16: Wichtige Hinweise Zum Schneiden
• Um größere Materialien zu schneiden, können Sie das Werkstück 110mm tief vorschneiden, und dann auf den Tisch umdrehen. HINWEIS : Alternativ können Sie den Schneidkopf von Hand in der gewünschten Position halten. Wenn z.B. bei sehr dichten und festen Materialien der Schneiddruck sehr groß wird, sollten Sie in zwei oder drei Stufen auf volle Tiefe durchschneiden. -
Seite 17: Wartung, Pflege, Inspektionen
Schneidschlamm noch frisch ist und sich nicht verfestigt hat. Um die Wasserwanne zu reinigen, können sie den Tisch hochklappen. Fetten und Ölen Die NORTON-Maschine ist mit wartungsfreien Lagern ausgerüstet. Die Maschine brauchen Sie deshalb weder zu ölen noch zu fetten. -
Seite 18: Störung - Ursachen Und Beseitigung
7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe... -
Seite 19: Schaltplan
7.3 Schaltplan 230V-Motor... - Seite 20 115V-Motor...
- Seite 21 400V-Motor...
-
Seite 22: Ersatzteilbestellung
Ersatzteile für den Motor sollten direkt beim Hersteller oder bei einem Motorvertragshändler bestellt werden: So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von Saint-Gobain Abrasives S.A.: 190, Bd. J.F. Kennedy L-4930 BASCHARAGE Grand-Duché de Luxembourg Tel. : 00352-50401-1 Fax : 00352-50163 3 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 23 Fax: 0034 948 30 6042 Fax : 0039 0245 101238 e-mail:Comercial.sga-apa@saint-gobain.com e-mail : Norton.edilizia@saint-gobain.com Tschechische Republik Ungarn Norton Diamantove Nastroje Sro Saint-Gobain Abrasives KFT. Vinohrdadska 184 Banyaleg Utca 60B CS-13000 PRAHA 3 H-1225 BUDAPEST Tel: 0042 0267 13 20 21...
- Seite 24 SAINT-GOBAIN ABRASIVES 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel.: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com www.construction.norton.eu 29.09.08...
