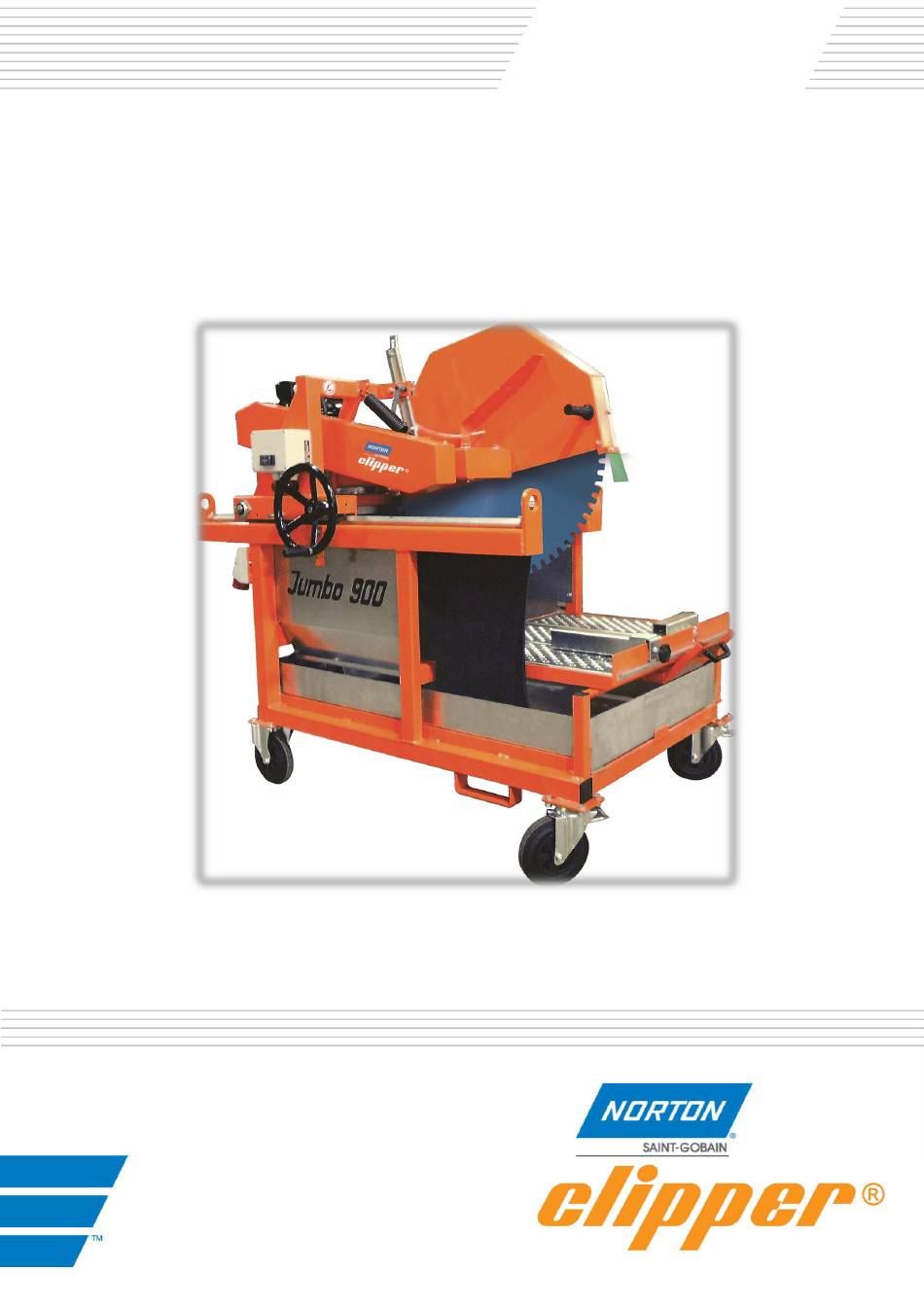

- Seite 1 Jumbo 900/1000 E 400V BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung...
- Seite 2 VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE...
-
Seite 3: Konformitätserklärung
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: JUMBO 900 400V 70184613939 Betonglättmaschine: Code : JUMBO 1000 400V 70184621669 Den Bestimmungen entsprechen: ... - Seite 4 VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE...
-
Seite 5: Inhaltsverzeichnis
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE JUMBO 900/1000 E 400V BETRIEBSANLEITUNG SEITE 1 GRUNDLEGENDE SICHERHEITSHINWEISE ................6 1.1 Symbole ..........................6 1.2 Typenschild ..........................7 1.3 Sicherheitshinweise ....................... 7 2 MASCHINENBESCHREIBUNG ....................9 2.1 Kurzbeschreibung ........................9 2.2 Verwendungszweck ....................... 9 2.3 Baugruppen .......................... -
Seite 6: Grundlegende Sicherheitshinweise
JUMBO 900/1000 E 400V_MAN_DE 1 GRUNDLEGENDE SICHERHEITSHINWEISE Die Jumbo 900/1000 ist ausschließlich zum Sägen von abrasiven Baumaterialien mit NORTON - Diamantsägeblättern hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. -
Seite 7: Typenschild
Tragen Sie eine Sicherheitsrüstung wie im punkt 1.1 während des Schnittes. Benutzen Sie nur NORTON - Diamantsägeblätter, da der Einsatz anderer Werkzeuge, die Beschädigung der Maschine zufolge haben kann. Halten Sie sich an die Dokumentationen der Sägeblätter um das richtige Blatt für ihre... - Seite 8 VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE Elektrischer Antrieb Stellen Sie die Maschine ab und trennen Sie diese vor jedem Eingriff vom Netz. Den ON - OFF Schalter können Sie mit einem Vorhängeschloss sichern wie es auf dem Bild gezeigt ist. ...
-
Seite 9: Maschinenbeschreibung
2.1 Kurzbeschreibung Die Jumbo 900/1000 ist eine leistungsstarke, robuste Trennmaschine für den Dauereinsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die Jumbo 900/1000 ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Blocksteinsägen dar. - Seite 10 VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE Grundgestell (1) Verwindungssteife Rohrrahmen-Schweißkonstruktion. Angeschraubte präzise Laufschiene zur Führung des Kopfes. Der Rahmen steht auf 4 Transporträdern (zwei davon mit Feststellbremse). Kranösen (8) befinden sich an den vier Eckholmen der Maschine. Schneidkopf (2) Geschweißte Stahlkonstruktion. Auf der Konsole sind Antriebsmotor, Keilriemenschutz sowie Blattschutz befestigt.
-
Seite 11: Technische Daten
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE Auflagetisch (7) Großdimensionierter, äußert stabiler Auflagetisch, galvanisch verzinkt, mit Anschlagschiene und Parallelanschlag. Breite Öffnungen ermöglichen das Zurückfließen des Wassers in die Wasserwanne. Schubladenfront Schutz (9) Die Schublade kann wasserstrahlgeschützt Vorderseite der Maschine zurückzugewinnen und um den Bereich der Platte, die aus der Tabelle während des Schneidens vorsteht Phase abdecken. -
Seite 12: Erklärung Über Die Vibrationnsemissionen
Vibrationen m/s2 m/s2 Modell/Code JUMBO 900 E 400V 70184613939 <2.5 Norton Pro BS - 12 JUMBO 1000 E 400V 70184621669 Der Vibrationswert ist niedrigerer und überschreitet nicht 2.5 m/s ². Werte, die nach dem Verfahren bestimmt sind, das in der Norm EN 12418 beschrieben wurde. -
Seite 13: Erklärung Über Die Emissionen Von Laerm
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE 2.6 Erklärung über die Emissionen von Laerm Erklärter Wert der Emission folgenden Lärms EN ISO 11201 und NF EN ISO 3744. Maschine Schalldruckpegel K-Unsicherheit Schalleistungspegel K-Unsicherheit Modell/Code (Schalldruckpegel (Schalleistungspegel EN ISO 11201 NF EN ISO 3744 EN ISO 11201) NF EN ISO 3744) JUMBO 900... -
Seite 14: Montage Und Erstmalige Inbetriebnahme
Die Maschine wird einsatzbereit ausgeliefert. Bevor Sie die Maschine zum ersten Mal benutzen, sind folgende Schritte zu unternehmen. 3.1 Werkzeugmontage Benutzen sie ausschließlich NORTON - Diamantsägeblätter. Blattdurchmesser bis 900 mm mit der Jumbo 900 oder bis 1000 mm mit der Jumbo 1000 können verwendet werden. -
Seite 15: Einschalten Der Maschine
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE 3.3 Einschalten der Maschine Motor 400V Vergewissern Sie, daß Stern-Dreieck-Schalter und ON – OFF - Schalter beide auf „0“ sind. Schalter Sie den ON – OFF - Schalter auf ON. Schalten Sie den Stern-Dreieck-Schalter erst auf Y. Die Wasserpumpe schaltet sich ein. -
Seite 16: Transport Und Lagern
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE 4 TRANSPORT UND LAGERN Einige Maßnahmen müssen Sie treffen, damit die Maschine sicher transportiert wird. 4.1 Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wasserwanne vor dem Transport, Verfahren oder Versetzen der Maschine. Sichern Sie den Kopf mit dem Feststellhaken und der Klemmvorrichtung, damit er sich nicht während des Transportes bewegt. -
Seite 17: Aufstellen Und Betrieb Der Maschine
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE 5 AUFSTELLEN UND BETRIEB DER MASCHINE In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort ... -
Seite 18: Wichtige Hinweise Zum Schneiden
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE Öffnen Sie die Schubladenfront Schutz. Die Schublade schützt die Überschreitung der Plattenteller in der Phase Schneiden. Schalten Sie den Motor ein. Führen Sie das Material mit mäßigem Druck mit der Handkurbel gegen das Blatt, wie auf der Skizze angedeutet. -
Seite 19: Wartung, Pflege, Inspektionen
Spannen Sie diese mittels der beiden Spannschrauben. Verwenden Sie beim Keilriemenwechsel einen passenden, gleichlängen Satz. Wechseln Sie keinen Einzelkeilriemen! Fetten und Ölen: Die NORTON - Maschine ist mit wartungsfreien Lagern ausgerüstet. Die Maschine brauchen Sie deshalb weder ölen noch fetten. Reinigen der Maschine Die Lebensdauer Ihrer Maschine ist von ihrer Pflege abhängig. -
Seite 20: Störung - Ursachen Und Beseitigung
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE 7 STÖRUNG - URSACHEN UND BESEITIGUNG 7.1 Verhalten bei Störungen Bei Betriebsstörungen, schalten Sie die Maschine aus, trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache... -
Seite 21: Schaltplan
VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE 7.3 Schaltplan Einspannung - Motor 400V (JUMBO 900 und 1000) -
Seite 22: Ersatzteilbestellung
Ersatzteile für den Motor müssen direkt beim Hersteller oder bei nächstem Vertragshändler bestellt werden: So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von Saint - Gobain Abrasives S.A.: 190, Bd. J. F. Kennedy L-4930 BASCHARAGE Grand-duché de Luxembourg Tel. : 00352-50401-1 Fax : 00352-501633 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 23 VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE Ersatzteile, Sägeblätter und technische Beratung können Sie auch bei lokalen Vertragshändlern erhalten.
- Seite 24 VERS.2015.06.29 JUMBO 900/1000 E 400V_MAN_DE www.construction.norton.eu Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...
