Verwandte Anleitungen für involight COBPAR60T
Inhaltszusammenfassung für involight COBPAR60T

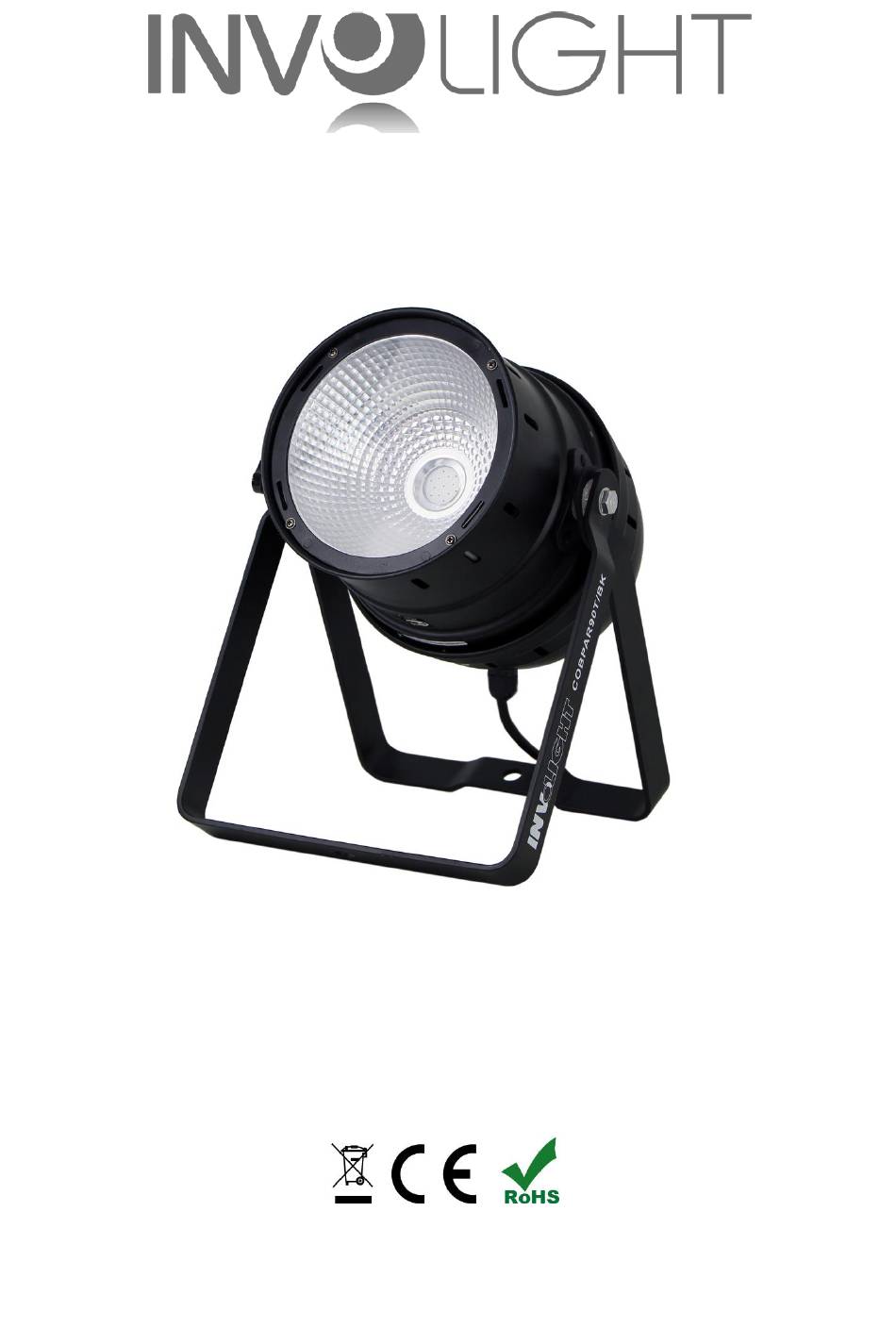

- Seite 1 Bedienungsanleitung COBPAR60T LED-Scheinwerfer 60W COB RGB LED Stand: August 2015...
- Seite 1 Bedienungsanleitung COBPAR60T LED-Scheinwerfer 60W COB RGB LED Stand: August 2015...
- Seite 2 Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Bedienung: ........................5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............
-
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „COBPAR60T“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Scheinwerfers. Damit Ihnen Ihr „COBPAR60T“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an AC100- 240V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Servicezentrum. 3.2 Betriebsarten und Einstellung des On-Board Menüs: Der „COBPAR60T“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen: 1. -
Seite 7: Belegung Der Dmx Kanäle In Der Übersicht
eine frei wählbare, feste Farbe einzustellen. Dazu wählen Sie bitte "Pr.01" aus und drücken und halten Sie die Taste „Mode“. Nun können Sie mit den „UP“ und „DOWN“ Tasten verschiedene, feste Farben einstellen. Bei den Programmen 2 bis 7: Drücken und halten Sie die Taste „Mode“ und sie gelangen in jeweils weitere Untermenüs. Das Display zeigt „SP.99“. -
Seite 8: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „COBPAR60T“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „COBPAR60T“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 9: Teil 5: Wartung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 10: Teil 6: Technische Daten
Teil 6: Technische Daten: COBPAR60T BK MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: LED Anzahl: LED Typ: 60W COB Abstrahlwinkel: 120° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 3, 6 oder 7 Kanäle DMX Funktionen: Master Dimmer, Stroboskop, AUTO-Programme, Farbwechsel, Musiksteuerung. -
Seite 11: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 12 COBPAR60T BK Bestellnummer: A-000000-05425 www.destilan-deutschland.de...
