Operator's manual
GB
Please read the operator's manual carefully and make sure you
understand the instructions before using the machine.
Manual de
ES
instrucciones
Lea detenidamente el manual de instrucciones y asegúrese de
entender su contenido antes de utilizar la máquina.
Bedienungsanweisung
DE
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
GB ES DE FR
Manuel d'utilisation
FR
Lire attentivement et bien assimiler le manuel d'utilisation avant
d'utiliser la machine.
HUSQVARNA CONSTRUCTION PRODUCTS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna DC 5500

Inhaltszusammenfassung für Husqvarna DC 5500

  • Seite 1 Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. GB ES DE FR Manuel d’utilisation Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. HUSQVARNA CONSTRUCTION PRODUCTS...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Deutsch Inhalt Symbole 32 Sicherheitsanweisungen 33 Einleitung 34 Transport 34 Lagerung 34 Maschinenteile 35 Trockenschleifen 39 Nassschleifen 40 Störungsbehebung 41 Wartung 42 Technische Daten 43 German -...

  • Seite 3: Symbole

    Symbole Symbole In diesem Bedienungshandbuch werden die nachste- hend beschriebenen Symbole verwendet. Ein sicherer Betrieb der Maschine ist nur gewährleistet, wenn der Anwender die Bedeutung dieser Symbole kennt. Vor der Inbetriebnahme die Bedienung- Inspektions- und Wartungsarbeiten sind sanleitung aufmerksam durchlesen! bei ausgeschaltetem Motor und gezo- genem Netzstecker durchzuführen.

  • Seite 4: Sicherheitsanweisungen

    Kabel nicht aufgerollt sein. Einhaltung der Sicherheitsanweisungen! Bei Nichteinhaltung der Sicherheitsanweisun- • Die Maschine sollte nach Möglichkeit an eine Schu- gen sind die Firma Husqvarna Construction kosteckdose angeschlossen werden. Products und ihre Vertreter von der Haftung für alle direkten und indirekten Schäden •...

  • Seite 5: Einleitung

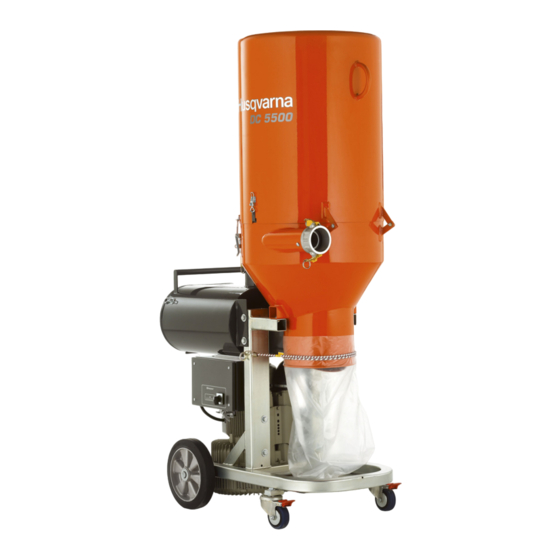

    Einleitung Einleitung Die Staubsauganlage Husqvarna DC 5500 ist für Nass- und Trockenschleifarbeiten geeignet und kann u.a. Betonstaub und Zementschlämme aufnehmen. In diesem Handbuch wird die Staubsauganlage Husq- varna DC 5500 beschrieben. Vor der Inbetriebnahme der Maschine ist das Handbuch vollständig durch- zulesen.

  • Seite 6: Maschinenteile

    Maschinenteile Maschinenteile 8. Rahmen 1. Kleiner Schnappriegel 9. Kleiner Schnappriegel 2. Filteranschlussschlauch 10. Primärfi ltertopf 3. Großer Schnappriegel 11. Schlauchanschlussfi tting 4. Sekundärfi ltertopf 12. Sammeltrichter 5. Steuerkasten 13. Stromanschluss für Zubehör 6. Vakuumpumpe 14. Laufrolle 7. Hinterrad German -...
  • Seite 7 Maschinenteile Abbildung 1 Abbildung 2 Abbildung 1 Abbildung 2 1. Filter, Schlauchanschluss 1. Aus/Ein-Schalter. 2. Sekundärfi ltertopf 2. Vorwärts/Rückwärts-Drehrichtungsschalter. 3. Sekundärfi lter 4. Sekundärfi ltertopfklappe 5. Stromanschluss für Zubehör 6. Kleiner Schnappriegel 7. Steuerkasten -German...
  • Seite 8 Maschinenteile Abbildung 3 Abbildung 3 1. Primär, Klemmenteil 2. Primärfi lter, Schlauchteil 3. Primärfi lterdichtung. Außenteil (Satz) 4. Primärfi lterdichtung. Innenteil (Satz) German -...
  • Seite 9 Maschinenteile Abbildung 4 WICHTIG! Die Drehrichtung darf auf keinen Fall bei eingeschalteter Maschine (Position ON) Steuerkasten geändert werden (aus diesem Grund ist Die Steuerung besteht aus zwei Schaltern: der FWD/REV-Schalter absperrbar). Falls die Drehrichtung geändert werden muss, 1. Ein-/Ausschalter. schalten Sie die Maschine aus (Posi- Schaltet die Maschine ein (ON) und aus (OFF).

  • Seite 10: Trockenschleifen

    Trockenschleifen Trockenschleifen 1. Maschine ausschalten. 2. Mit einem großen Gummihammer / -klopfer 10 Mal auf die Oberfl äche des Primärfi ltertopfes schlagen. Dadurch fällt der gesamte, im Inneren der Einheit angesammelte Staub in den Kunststoffbeutel, der am Sammeltrichter befestigt ist. Einrichtung 1.

  • Seite 11: Nassschleifen

    Nassschleifen Nassschleifen Die Husqvarna DC 5500 ist zum Aufsaugen der beim Nassschleifen anfallenden Schlämme geeignet. Dazu muss lediglich der Primärfi lterschlauch aus der Maschine entfernt werden. 1. Filteranschlussschlauch abtrennen. 2. Den großen Schnappriegel lösen. 3. Den Primärfi ltertopf nach vorne klappen.

  • Seite 12: Störungsbehebung

    Störungsbehebung Störungsbehebung Größere Mengen an Staub im Sekundärfi lter sind ein Hinweis auf ein Problem mit den Primärfi ltern. In der Regel ist in einem oder in mehreren Primär Trotz eingehender Qualitätssicherung kann der Hers- fi ltern ein Loch oder einer der Primärfi lter hat sich teller keinen absolut störfreien Betrieb der Maschine gelockert.

  • Seite 13: Wartung

    Wartung Wartung Durch Befolgen der nachstehenden Wartungshinweise wird eine optimale Leistung und Zuverlässigkeit der Maschine gewährleistet. Tägliche Sichtprüfung der Mikrofi lter: Der Bediener sollte die Menge der Schleifrückstände im Sekundärfi ltertopf täglich kontrollieren. Die Menge gibt Auskunft über die Wirksamkeit der Primärfi lter. Sollten sich im Inneren des Sekundärfi...

  • Seite 14: Technische Daten

    Husqvarna Construction Products, SE-433 81 Göteborg, Schweden, Tel.: +46 31 949000, versichert hiermit, dass die Husqvarna DC5500 von den Seriennummern des Baujahrs 2007 an (die Jahreszahl wird im Klartext auf dem Typen- schild angegeben, mitsamt der nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: - vom 22.
  • Seite 15 www.husqvarnacp.com 1150946-20 ´®z+R~^¶08¨ 2007-08-23 ´®z+R~^¶08¨...
