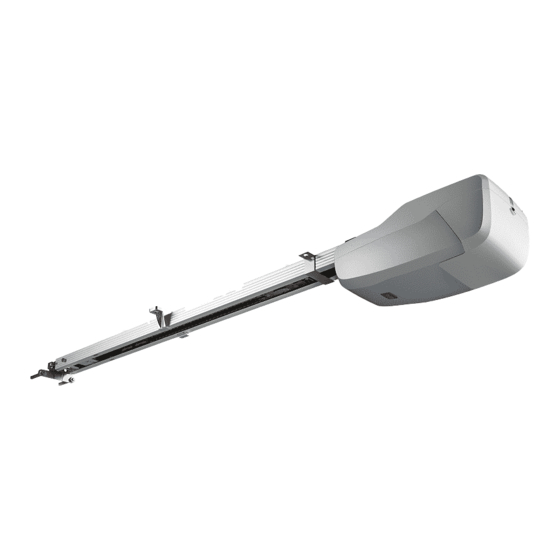

FAUNUS 600
KIT
AUTOMAZIONI PER PORTE SEZIONALI
AUTOMATION FOR SECTIONAL GARAGE DOORS
AUTOMATION POUR PORTES SECTIONALES
GARAGENTORANTRIEB FÜR SEKTIONALTORE
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully!
Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren!
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BFT FAUNUS 600

  • Seite 1 FAUNUS 600 AUTOMAZIONI PER PORTE SEZIONALI AUTOMATION FOR SECTIONAL GARAGE DOORS AUTOMATION POUR PORTES SECTIONALES GARAGENTORANTRIEB FÜR SEKTIONALTORE Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren!
  • Seite 56 OPTIONALE BLINKLEUCHTE �������������������������������������������������������������������������������������������������������������������68 SCHALTPLAN ��������������������������������������������������������������������������������������������������������������������������������������������69 FUNKTIONSWEISE DES MOTORS ������������������������������������������������������������������������������������������������������������69 ABSCHLIESSENDE ÜBERPRÜFUNGEN UND WARTUNG �������������������������������������������������������������������������70 BEDIENUNGSHANDBUCH: MANUELLES MANÖVER ������������������������������������������������������������������������������71 AUSWECHSELN DER GLÜHBIRNE ������������������������������������������������������������������������������������������������������������71 AUSWECHSELN DER BATTERIE ���������������������������������������������������������������������������������������������������������������71 AUSWECHSELN DER SICHERUNG �����������������������������������������������������������������������������������������������������������71 HINWEISE FÜR DEN BENUTZER ��������������������������������������������������������������������������������������������������������������72 WARTUNGSREGISTER ������������������������������������������������������������������������������������������������������������������������������73 - FAUNUS 600 KIT...
  • Seite 57: Hinweise

    Dieses Produkt FAUNUS Kit erfüllt die wesentlichen Anforderungen der anwendbaren EU-Richtlinien (2006/95, 2004/108, 2006/42 und 99/05)� Die Konformitätserklärungen können auf der Website www�bft-automation�com im Bereich des Produkts konsultiert werden� Die Anweisungen zur Montage und Benutzung stehen im Download-Bereich zur Verfügung�...
  • Seite 58: Beschreibung Des Produkts

    ARMVERLÄNGERUNG VERANKERUNGSBÜGEL STIFT + SPLINT 1 +1 SCHIENENBÜGEL SCHIENENHALTERUNG OMEGA-BÜGEL (n.3) (n.2) SCHIENE IN DREI TEILEN SCHEIBE Ø8,4-17-1,6 FISCHER-DÜBEL S10 HOLZSCHRAUBE M8X40 4,8 ZN SCHRAUBE MIT UNTERKOPF-VIERKANT M6X80 ZAHNBUCHSE SELBSTSCHNEIDENDE SCHRAUBE 6,3X15 SECHSKANTKOPFSCHRAUBE M8X20 MUTTER M8 - FAUNUS 600 KIT...
  • Seite 59: Abmessungen

    ABMESSUNGEN INSTALLATIONSPLAN Installation des Motors an der Decke STANDARD : Nicht mitgeliefert 200 mm Installation der Motors an der Decke mit GRÖSSERER Höhe (mit Verlängerung): Nicht mitgeliefert 200 mm FAUNUS 600 KIT...
  • Seite 60: Mögliche Installationen In Abhängigkeit Von Der Deckenhöhe (H)

    Mechanisch Frequenz: 433,92 MHz Entsperrung Seil oder Stahlseil Batterie Modell 23 A 12 V Zonenbeleuchtung Lampe 24V~ max. 25W, E14 Reichweite 50/100 m Betriebstemperatur -20°C / +60°C Schutzgrad IPX0 Gewicht Motorkopf 5 kg Geräuschpegel < 70 dB (A) Abmessungen Siehe “ABMESSUNGEN” ERFORDERLICHES WERKZEUG - FAUNUS 600 KIT...
  • Seite 61: Vorbereitende Überprüfungen

    - Falls sich der Türflügel in einem öffentlich zugänglichen Bereich befindet, muss ein Paar Fotozellen installiert und einer Abnahmeprüfung unterzogen werden (wird empfehlen, die Sensorielle IN JEDEM FALL zu installieren). Die empfohlene Höhe vom Boden beträgt 200 mm. FAUNUS 600 KIT...
  • Seite 62: Sicherheit Während Der Installation

    UND VERMEIDEN SIE MÖGLICHE "STUFEN"� Bewegen Sie die Steckverbindung in die Mitte der ersten beiden Schienen und heben Sie die Rippen wie auf der Abbildung gezeigt an. Wiederholen Sie die Phase auch für die zweite Steckverbindung. 10 mm - FAUNUS 600 KIT...
  • Seite 63: Montage Des Schienenbügels An Der Mauer

    Der Schienenbügel (angezeigt mit dem Pfeil) muss unter Beachtung der Mitte des Sektionaltors und der im Kreis angegebenen Abmessungen installiert werden. Befestigen Sie den Schienenbügel, wie in der Sequenz gezeigt: Ø10 Ø8 MONTAGE DER SCHIENE AUF DEM SCHIENENBÜGEL Befestigen Sie die Schiene nach der Installation der Schienenbügels, wie auf der Abbildung gezeigt: 10 mm FAUNUS 600 KIT...
  • Seite 64: Befstigung Der Schiene An Der Decke

    BEFSTIGUNG DER SCHIENE AN DER DECKE 1� Befestigen Sie die Schiene an der Decke, wie auf der Abbildung gezeigt: Ø10 Ø8 MONTAGE DER ZUGARMS: Ø8 MONTAGE DES VERANKERUNGSBÜGELS AM SEKTIONALTOR: 10 mm MONTAGE DES VERANKERUNGSBÜGELS MIT ZUGARM: - FAUNUS 600 KIT...
  • Seite 65: Befestigung Der Bügel Sas1-Sas2 (Für Decken Mit Grösserer Höhe)

    - die Schrauben, die Dübel und die Scheiben für die Befestigung der Bügel an der Decke sind im KIT BEDIENER enthalten. ± L / 2 ± L / 2 SAS 1 SAS 2 SAS 2 SAS 1 SCHRAUBEN KIT BÜGEL SCHRAUBEN KIT BEDIENER Ø10 Ø8 FAUNUS 600 KIT...
  • Seite 66: Anschluss An Das Stromnetz

    Verwenden Sie für den Anschluss der Nebenschaltungen (24 V) Leiter mit einem Mindestquerschnitt von 0,5 mm - Die Leiter müssen in der Nähe der Klemmen zusätzlich befestigt werden (zum Beispiel mit Kabelbindern), um die spannungführenden Bauteile von den Bauteilen mit niedriger Sicherheitsspannung zu trennen. SCHALTEN SIE DIE STROMVERSORGUNG EIN - FAUNUS 600 KIT...
  • Seite 67: Einstellung Der Endschalter

    5 Sekunden ERROR! AUTOSET Achtung: Während des Autosets ist die Quetschschutz-Funktion deaktiviert. 1 2 3 4 5 6 7 8 9 10 RADIO RADIO RADIO RADIO DOWN DOWN DOWN DOWN für 5 Sekunden drücken AUTO AUTO CLOSE OPEN FAUNUS 600 KIT...
  • Seite 68: Abspeicherung Der Fernbedienung

    ABSPEICHERUNG DER FERNBEDIENUNG RADIO RADIO RADIO RADIO DOWN DOWN DOWN DOWN einmal drücken LÖSCHUNG VON FERNBEDIENUNGEN RADIO RADIO RADIO ..DOWN DOWN DOWN für 10 Sekunden drücken OPTIONALE FOTOZELLE (nicht mitgeliefert) DOWN OPTIONALE BLINKLEUCHTE (nicht mitgeliefert) - FAUNUS 600 KIT...
  • Seite 69: Schaltplan

    Hält die Schließung Verhindert die an und kehrt die an, kehrt die Keine Auswirkung Schließung Bewegung Bewegungsrichtung Bewegungsrichtung um nach der Freigabe um und öffnet vollständig (*) Wenn der Motor ein feststehendes Hindernis erfasst, wird ein Freigabemanöver ausgeführt. FAUNUS 600 KIT...
  • Seite 70: Abschliessende Überprüfungen Und Wartung

    - Stellen Sie sicher, dass alle festen Bedienelemente in einer Höhe von mindestens 1,5  m installiert, nicht öffentlich zugänglich und in Sehweite der Tür, jedoch fern von Bauteile in Bewegung sind. - Bringen Sie die Aufkleber "Achtung" und "Quetschungsgefahr" dauerhaft an. - FAUNUS 600 KIT...
  • Seite 71: Bedienungshandbuch: Manuelles Manöver

    E14 24V 25W max en dürfen nicht kurzgeschlossen oder mit den Händen berührt 23A 12V werden. Bauen Sie die Batterien aus und entsorgen Sie sie separat gemäß den geltenden Bestim- mungen. AUSWECHSELN DER SICHERUNG Sicherung: 800 mAT FAUNUS 600 KIT...
  • Seite 72: Hinweise Für Den Benutzer

    HINWEISE FÜR DEN BENUTZER ( I ) Kabel, Federn, Aufhängungen, Führungen usw. könnte zu Gefahren führen. Lassen Sie die Anlage ACHTUNG! Wichtige Hinweise zur Sicherheit� in regelmäßigen Abständen von qualifiziertem Bitte lesen und befolgen Sie aufmerksam die Fachpersonal (professioneller Installateur) unter Hinweise sowie die Bedienungsanleitung, die Beachtung der Angaben des Installateurs oder des das Produkt begleiten, denn eine falsche Ben-...
  • Seite 73: Wartungsregister

    WARTUNGSREGISTER Position: Motor/Antrieb: Eigentümer: Fotozellen: Abmessungen und Gewicht: Fernbedienung Material (PVC, Aluminium): Blinkleuchte: Datum der Installation: Sonstiges: Datum Beschreibung des Eingriffes Name und Unterschrift...
  • Seite 74 - FAUNUS 600 KIT...
  • Seite 75 FAUNUS 600 KIT...
