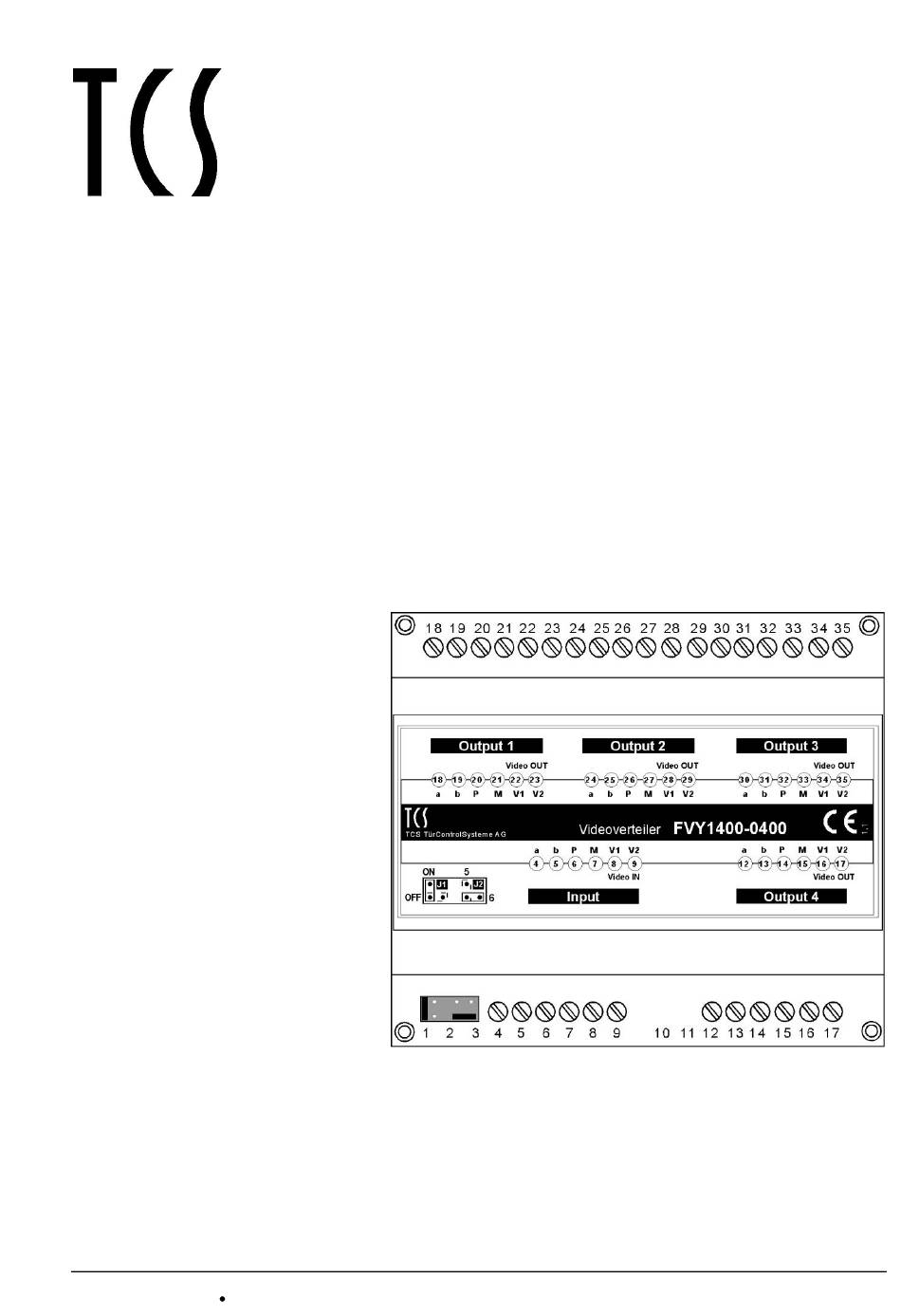

- Seite 1 Produktinformation Videoverteiler, vierfach FVY1400-0400 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_FVY1400_Art0016393.doc 2A...
-
Seite 2: Sicherheitshinweise
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den Anschlüs- sen jeweils eine Spannung von 32 V DC nicht überschritten wird. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 3: Technische Daten
4 Vpp an 100 Ohm (bei 1 Vpp am Eingang) Verwendung Der FVY1400-0400 nimmt ein Videosignal auf und verteilt es auf 4 voneinander unabhän- gige, aktive Ausgänge. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. -

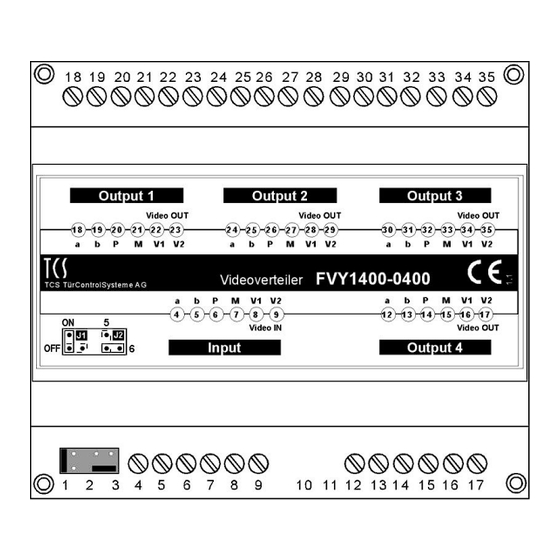

Seite 4: Anschließen Der Leitungen
Leitungen an a, b, P, M: empfohlen: 0, 8 mm, maximal: 2,5 mm Videoleitung: verdrilltes Adernpaar mit einem Aderndurchmesser von 0,8 mm (z. B. Standard-Fernmeldeleitung J-Y(St)Y 4x2x0,8) TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... - Seite 5 10/2012 Schaltungsbeispiel Anschlussmöglichkeiten Parallelschaltung: max. 15 Videoverteiler Reihenschaltung: max. 2 Videoverteiler TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_FVY1400_Art0016393.doc 2A...
- Seite 6 Gerät ohne Deckel Kontrastregler Monitor 1 Monitor 2 Monitor 3 Helligkeitsregler Monitor 4 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_FVY1400_Art0016393.doc 2A...
- Seite 7 Hinweis bei in Reihe geschalteten FVY1400: Verstellen Sie die Verstärkung bei der Einstellung nur geringfügig. Vermeiden Sie so eine Übersteuerung. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de...
-
