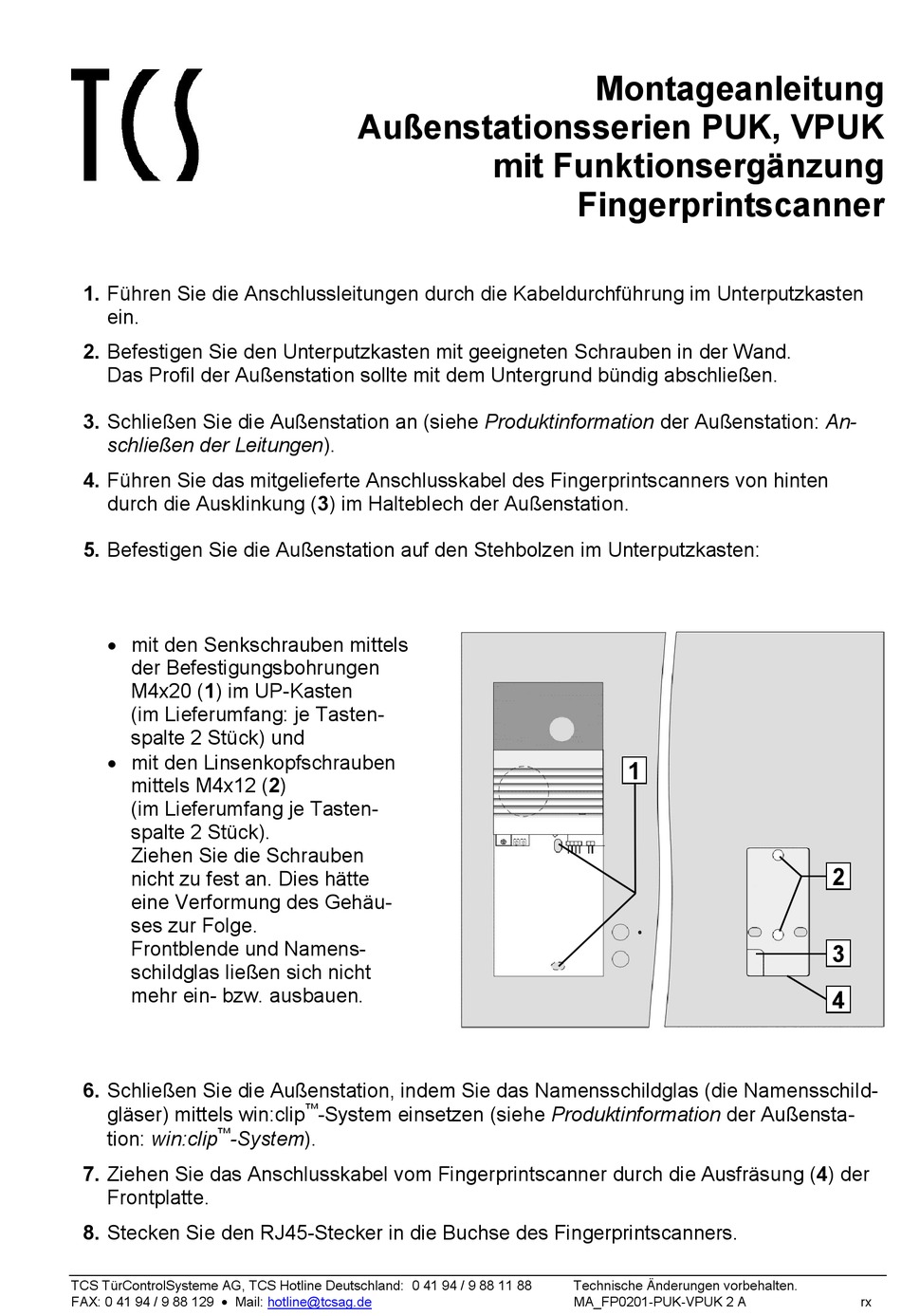

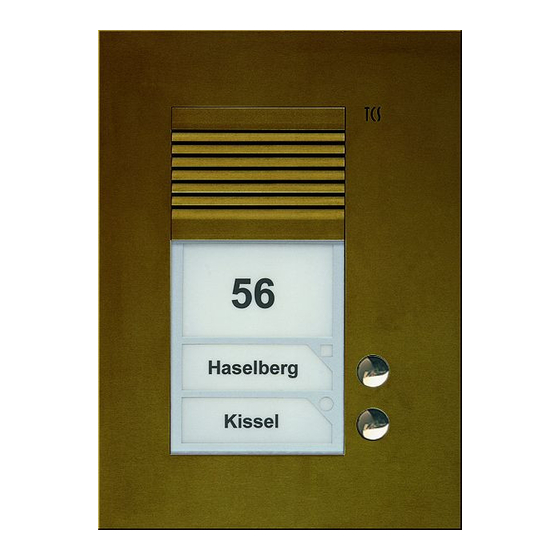

TCS PUK Montageanleitung

1. Führen Sie die Anschlussleitungen durch die Kabeldurchführung im Unterputzkasten
ein.
2. Befestigen Sie den Unterputzkasten mit geeigneten Schrauben in der Wand.
Das Profil der Außenstation sollte mit dem Untergrund bündig abschließen.
3. Schließen Sie die Außenstation an (siehe Produktinformation der Außenstation: An-
schließen der Leitungen).
4. Führen Sie das mitgelieferte Anschlusskabel des Fingerprintscanners von hinten
durch die Ausklinkung (3) im Halteblech der Außenstation.
5. Befestigen Sie die Außenstation auf den Stehbolzen im Unterputzkasten:
 mit den Senkschrauben mittels
der Befestigungsbohrungen
M4x20 (1) im UP-Kasten
(im Lieferumfang: je Tasten-
spalte 2 Stück) und
 mit den Linsenkopfschrauben
mittels M4x12 (2)
(im Lieferumfang je Tasten-
spalte 2 Stück).
Ziehen Sie die Schrauben
nicht zu fest an. Dies hätte
eine Verformung des Gehäu-
ses zur Folge.
Frontblende und Namens-
schildglas ließen sich nicht
mehr ein- bzw. ausbauen.
6. Schließen Sie die Außenstation, indem Sie das Namensschildglas (die Namensschild-
gläser) mittels win:clip
™
tion: win:clip -System).
7. Ziehen Sie das Anschlusskabel vom Fingerprintscanner durch die Ausfräsung (4) der
Frontplatte.
8. Stecken Sie den RJ45-Stecker in die Buchse des Fingerprintscanners.
