2.4 B
e s c h r e I B u n g
Die Kompakt-Kopfstation setzt 16 nach DVB-S-/DVB-S2-modulierte Transpon-
der (bis zu 32 APSK) in 16 DVB-C- oder DVB-T-Transponder um.

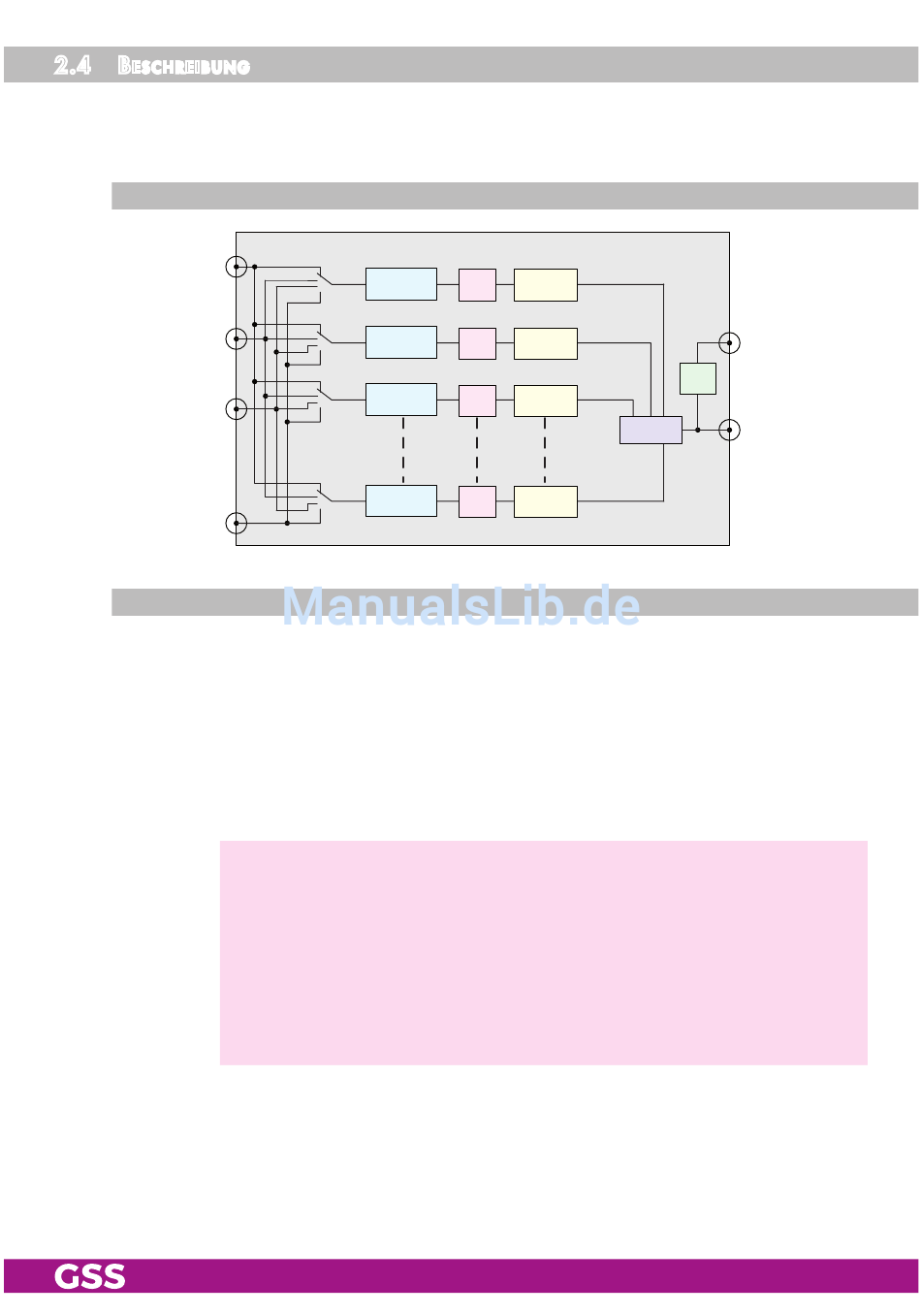

B
lo c ks c h a lt B I l d
SAT IN 1
SAT IN 2
SAT IN 3
SAT IN 4
a
l lg e m e I n e s
Die Station hat 4 SAT-ZF-Eingänge, einen HF-Ausgang und einen HF-Messaus-
gang (–25 dB). Sie ist für den Empfang der gängigsten Astra-Transponder vor-
programmiert. Abweichende Programmierungen sind jederzeit möglich.
Jedem der 16 Tuner kann ein beliebiger SAT-Eingang zugewiesen werden.
Als Modulationsart am Ausgang kann für die komplette Station QAM oder
COFDM gewählt werden (Menü System > Firmware).
Ausgangskanal und -pegel der Kanalzüge sind frei einstellbar.
Die Konfiguration der Station erfolgt über eine HTML-Bedienoberfläche mit ei-
nem am LAN-Eingang angeschlossenen PC und einem Standard-HTML-Browser.
Tuner "1"
Tuner "2"
Tuner "3"
Tuner "16"
—> Beachten Sie für COFDM-Ausgangssignale:
Da SAT-Transponder höhere Datenraten als DVB-T-Transponder
übertragen können, müssen Sie über das Menü "Filter" Services aus
dem Datenstrom entfernen!
Wählen Sie SD-Transponder im Eingangsmenü.
Schon zwei HD-Services mit hohen Datenraten können bei COFDM
am Ausgang zu Datenüberlauf führen.
Modulator
TPS
"1"
Modulator
TPS
"2"
Modulator
TPS
"3"
Modulator
TPS
"16"
- 7 -
STC 4-16 CT lite
TEST
–25dB
Combiner
RF OUT
STC 4-16 CT lite
