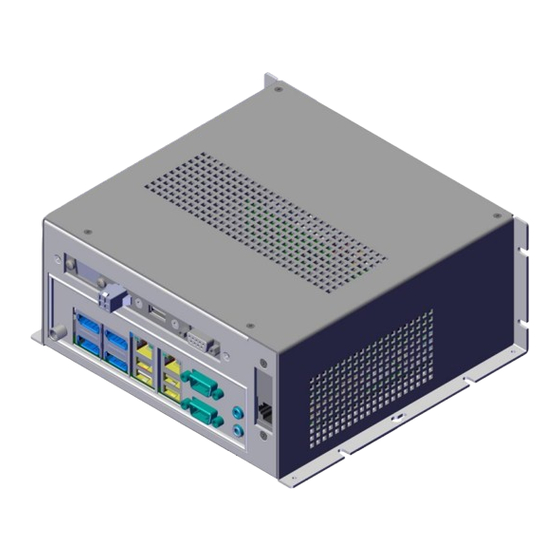

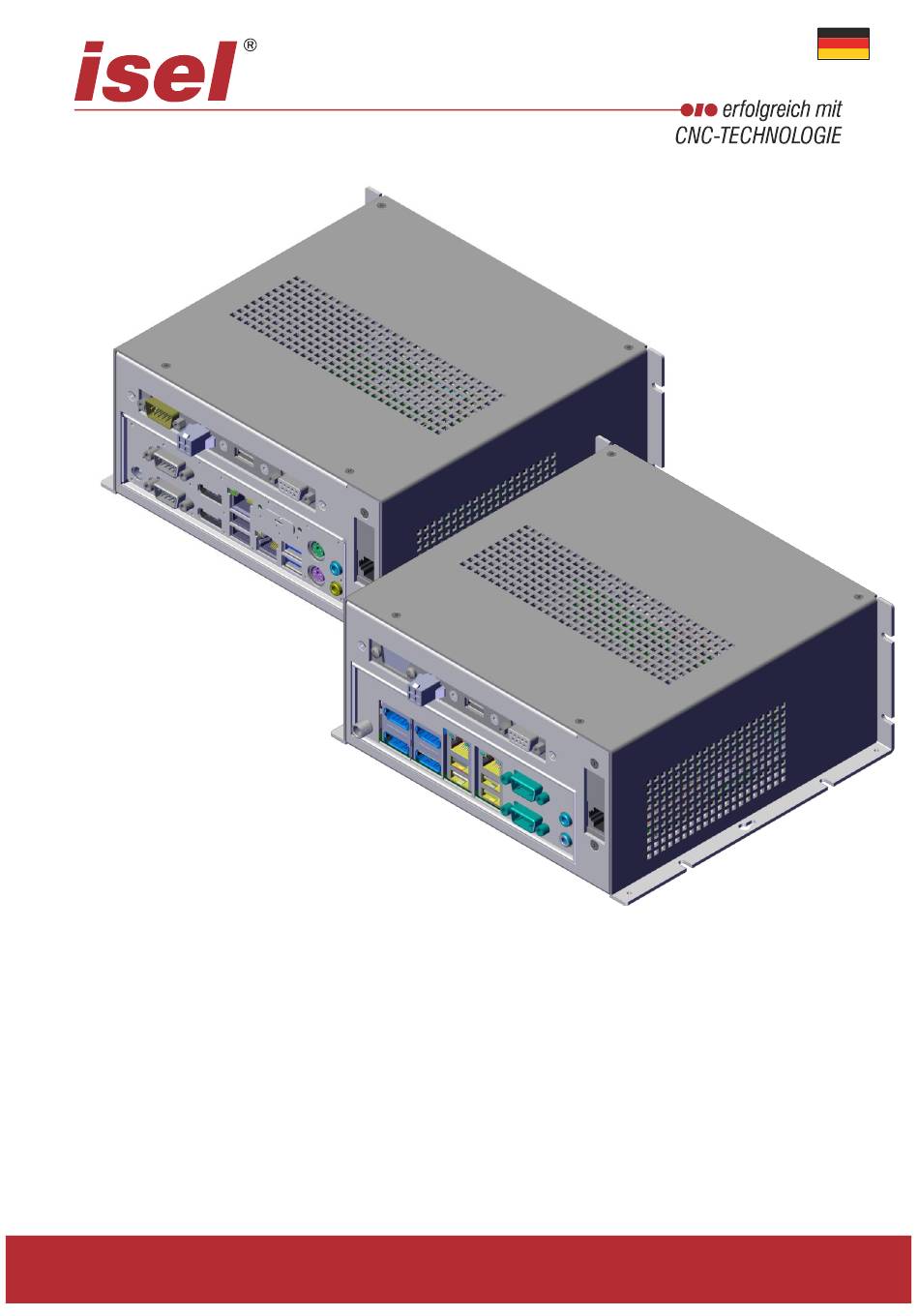

- Seite 1 Steuerrechner iPC25 Betriebsanleitung...
- Seite 2 Schutz unterliegen. Alle Rechte vorbehalten. Kein Teil unserer Druckschriften darf in irgendeiner Form (Druck, Fotokopie oder einem anderen Verfahren) ohne schriftliche Genehmigung der isel Germany AG reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Alle Angaben in diesem Handbuch erfolgen ohne Gewähr. Änderungen des Inhalts sind jederzeit ohne Vorankündigung möglich.
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise......................3 Sicherheitssymbole ......................3 Sicherheitshinweise ......................3 Produktbeschreibung ......................4 Technische Daten ......................4 Schnittstellen iPC25 – F5 ....................5 Schnittstellen iPC25 – KR ....................7 Montage und Inbetriebnahme ................... 9 Einbaumaße ........................9 Einschalten des Steuerrechners ..................10 Wiederherstellen des Betriebssystems Microsoft Win 10 IoT Enterprise LTSC 2019 .. -
Seite 4: Allgemeine Hinweise
Information Dieses Symbol kennzeichnet wichtige Informationen. Sicherheitshinweise Die Industrie PCs iPC25 sind nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln aufgebaut. Das Gerät darf nur für die bestimmungsgemäße Verwendung eingesetzt werden. Betrieben werden darf das Gerät nur im einwandfreien technischen Zustand. -
Seite 5: Produktbeschreibung
Steuerrechner iPC25 2 Produktbeschreibung Technische Daten iPC25-F5 iPC25-KR Artikelnummer: 371066 5001P 371066 9001P Abmessungen (B x H x T): 210 x 90 x 190 mm Gewicht: 1,2 kg Umgebungstemperatur: 0°C bis 35°C Luftfeuchtigkeit: max. 90% nicht kondensierend Schutzart: IP20 Versorgungsspannung: 12 VDC/min. -
Seite 6: Schnittstellen Ipc25 - F5
Steuerrechner iPC25 Schnittstellen iPC25 – F5 Nr. Schnittstelle Anschluss für Spannungsversorgung 2-polig Stecker bei Verwendung mit externem Steckernetzteil 12 VDC/5A Hohlstecker 5,5/2,5mm (+Pol innen) Achtung: Es ist immer nur ein Spannungsversorgungsanschluss zugänglich. Abhängig von den Varianten/Artikelnummern RS 232 Anschluss Serielle Schnittstelle RS232 –COM1 + COM2 Anschluss für Monitore mit Displayport... - Seite 7 Steuerrechner iPC25 Audio-Anschluss Klinkenbuchse Line In Audio-Anschluss Klinkenbuchse Line Out RS485-Schnittstelle Zur Paramentierung des Frequenzumrichters Nidec M300 Anschluss der Spannungsversorgung bei Schaltschrankmontage mit 2-adriger Leitung (+12VDC weis / GND braun) 12 VDC/100W Versorgungsspannung zusätzliche USB-Schnittstelle 1 x USB 2.0 Schnittstellen für den Anschluss von Peripheriegeräten SubD-9-polig Buchse für Anschluss iOP-19-TFT...
-
Seite 8: Schnittstellen Ipc25 - Kr
Steuerrechner iPC25 Schnittstellen iPC25 – KR Nr. Schnittstelle Anschluss für Spannungsversorgung 2-polig Stecker bei Verwendung mit externem Steckernetzteil 12 VDC/5A Hohlstecker 5,5/2,5mm (+Pol innen) Achtung: Es ist immer nur ein Spannungsversorgungsanschluss zugänglich. Abhängig von den Varianten/Artikelnummern Anschluss für Monitore mit Displayport LAN-Anschluss RJ45 Buchse für Netzwerk... -
Seite 9: Subd-9-Polig Buchse Für Anschluss Iop-19-Tft (Nur Bei Schaltschrankmontage)
Steuerrechner iPC25 SubD-9-polig Buchse für Anschluss iOP-19-TFT (nur bei Schaltschrankmontage) Bezeichnung Beschreibung PWR BTN + Anschluss für Power Taster + PWR BTN GND Anschluss für Power Taster GND PWR LED +5VDC Anschluss für Betriebsanzeige LED + PWR LED GND Anschluss für Betriebsanzeige LED GND HDD LED +5VDC Anschluss für HDD Betriebsanzeige LED +... -
Seite 10: Montage Und Inbetriebnahme
Steuerrechner iPC25 3 Montage und Inbetriebnahme Einbaumaße iPC25-F5 iPC25-KR 9 / 16 September 2022... -
Seite 11: Einschalten Des Steuerrechners
Bei Anlegen einer 12V DC Versorgungsspannung kann der Rechner auch selbstständig das Betriebssystem starten. Dies ist im BIOS des Rechners die voreingestellte Einstellung. Bei Auslieferung werden die IPC25 Rechner so eingerichtet, dass das selbstständige Starten unterbunden wird (Disabled). Zu finden ist die BIOS Einstellung unter „POWER Power Failure Recovery“... -
Seite 12: Wiederherstellen Des Betriebssystems Microsoft Win 10 Iot Enterprise Ltsc 2019
Steuerrechner iPC25 4 Wiederherstellen des Betriebssystems Microsoft Win 10 IoT Enterprise LTSC 2019 Wichtige Informationen 1.) Zum Wiederherstellen (recovery) des Betriebssystems Microsoft Win 10 IoT Enterprise LTSC 2019 Ihres Steuerrechners benötigen Sie den mitgelieferten USB Recovery Stick. Dieser Datenträger enthält ein Abbild des Betriebssystems Ihres verbauten Steuerrechners im Auslieferungszustand. -
Seite 13: Systemwiederherstellung Durchführen
Steuerrechner iPC25 Systemwiederherstellung durchführen 1.) Starten Sie nach dem Einstellen des Boot Mediums bzw. der Boot- Reihenfolge den Rechner neu. 2.) Falls vom USB-Stick gebootet wird, ist auf dem Bildschirm ein „Blauer Würfel und unterhalb diesem ein rotierender Kreis“ zu sehen. -
Seite 14: Eg-Konformitätserklärung
Steuerrechner iPC25 6 EG-Konformitätserklärung EC - Declaration of Conformity Der Hersteller The manufacturer isel Germany AG Bürgermeister-Ebert-Str. 40 D-36124 Eichenzell erklärt hiermit, dass folgendes Produkt hereby declares that the following product Geräteart: Steuerrechner Device: control computer Typ: iPC25-F5 iPC25-KR Type: Art.-Nr.:... -
Seite 15: Wichtige Information Zum Ipc-25-Kr (Art.-Nr.: 371066 9Xxxxx)
Half Duplex zu stellen. Somit ist an der Frontblende der COM2 ein RS485 Anschluss. (Default ist RS232 an COM2) Hinweis zum Startverhalten des IPC25-KR Im BIOS des IPC25-KR gibt es Einstellungen zum Startverhalten des Rechners Im BIOS ist unter Power Power Failure Recovery... -
Seite 16: Bei Reparaturen An Rechnern
Steuerrechner iPC25 ACHTUNG: WICHTIGER HINWEIS! Sollte es Probleme mit Rechnern der ISEL Germany AG geben, so bitten wir Sie immer zuerst das Wiederaufspielen des Betriebssystems mit Hilfe des mitgelieferten und zur Seriennummer passenden Recovery-USB-Stick durchzuführen. Auf der zweiten Partition des Recovery-USB-Stick befindet sich die Wiederherstellungsdatei mit Endung xxxx.wim (ca.4,5 GB) die mithilfe des...
