Lindab AIRY Anleitung

Ventil – Zu- und Abluft
Beschreibung
Das Ventil ist konzipiert für die Installation an Wand und Decke,
sowohl bei Neubauten wie auch bei Sanierungen.
Die Smart-Grip-Funktion ermöglicht eine einfache Installation. Die
einzigartigen akustischen Eigenschaften stellen optimale Schallw-
erte sicher.

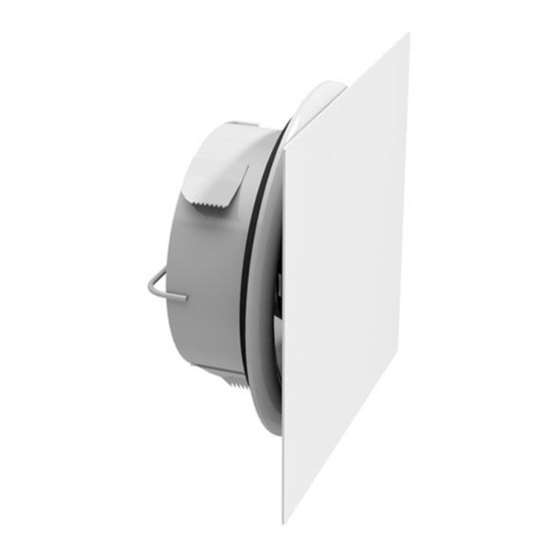

Das Ventil besteht aus zwei Teilen: dem Ventilgrundkörper(AIRYB)
und der flachen Frontplatte (AIRYFP).
Der Ventilgrundkörper wird entweder am Rohrsystem befestigt oder
einem Ventilsockel mittels der flexiblen Federbügel.
Die Frontplatte wird auf den Einstellkonus des Ventilgrundkörpers
gesteckt und mit Federn gehalten.
5 Standard-Frontplattenformen sind erhältlich:
ROUN – kreisrund,
BOW – rechteckig mit leicht gerundeten Ecken,
SQUA – quadratisch,
ELLI – elliptisch,
RECT – rechteckig.
Spezielle Formen auf Anfrage.
Für die Montage wird die Verwendung des Montagestutzens ILVRU
empfohlen. Der Ventilgrundkörper passt auch zu den Ventil-Mon-
tagestutzen VRGU, VRGM, VRFU, VRFM und den Bauteilen BU
GJUT und TCPU GJUT.
Der Ventilgrundkörper muss den Bord des Bauteiles abdecken. Der
maximale Aussendurchmesser eines Bauteilbordes beträgt daher
bei NW 100 137,5 mm, bei NW 125 156 mm und bei NW 160 191
mm.
Kann bei Bedarf mit einem Luftlenkeinsatz für 2- oder 3-seitigen
Luftaustritt ausgestattet werden.
Wartung
Die sichtbaren Teile können mit einem feuchten Tuch gereinigt wer-
den.
Bestellbeispiel
Produkt
AIRYB
Größe Ød
Ød nom = 100, 125, 160 mm
Farbe
RAL 9003, RAL 9010
Beispiel: AIRYB - 125 - 9003
Produkt
100
Größe Ød
Ød nom = 100, 125, 160 mm
Typ
BOW, ELLI, RECT, ROUN, SQUA
Farbe
RAL 9003, RAL 9010
Beispiel: AIRYFP - 125 - ELLI - 9003
AIRYB aaa bbb
100 aaa bbb ccc
Änderungen vorbehalten
2015-07-31
lindab | lü ftungsv entile

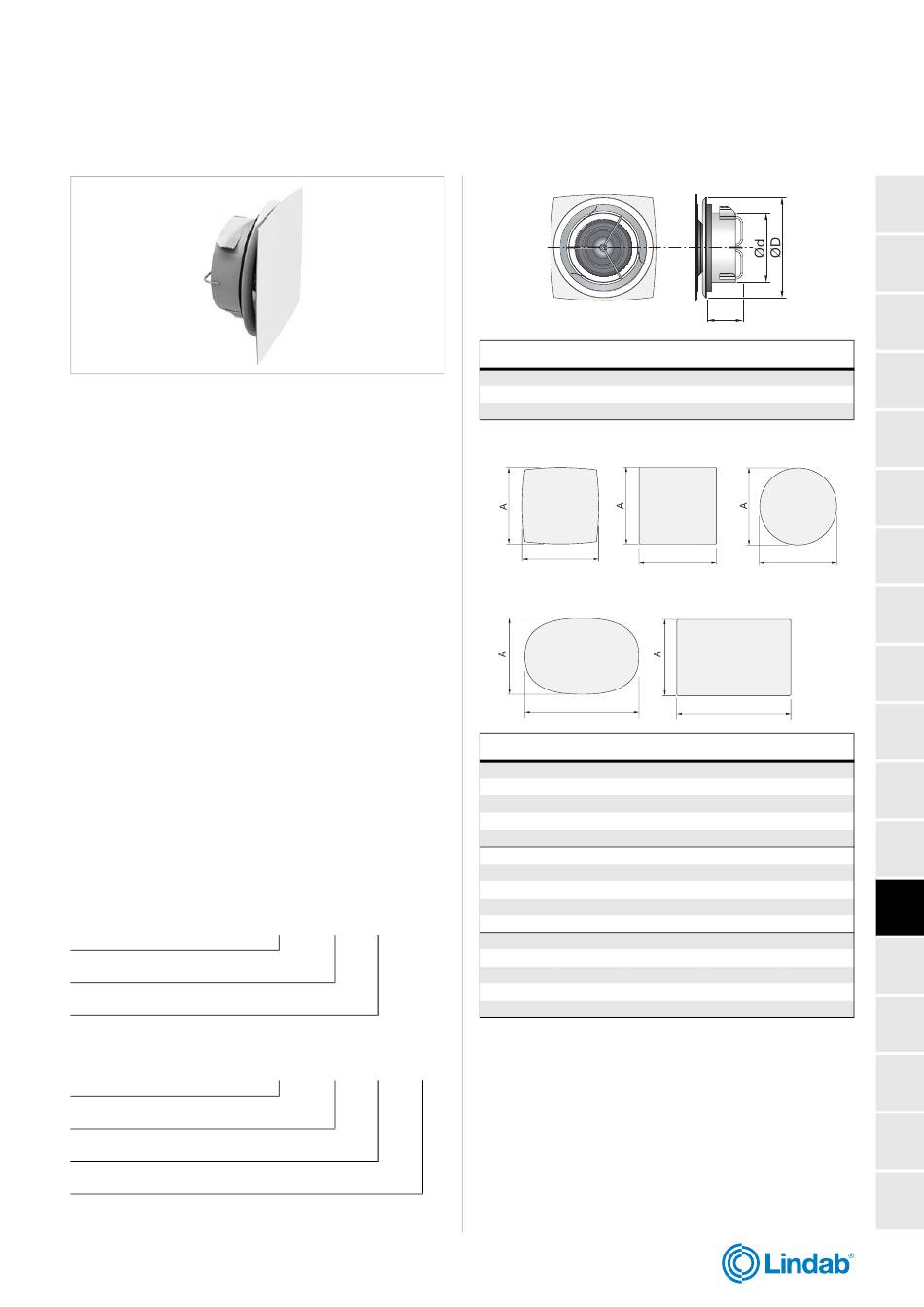

Dimensionen
Ød Ød
nom mm
100 90 137,5
125 114 156
160 149 191
AIRYFP BOW AIRYFP SQUA
B
AIRYFP ELLI
B
Ød A
nom mm
100 140
100 140
100 140
100 140
100 140
125 165
125 165
125 165
125 165
125 165
160 210
160 210
160 210
160 210
160 210
Material und Oberfläche
Material: verzinktes Stahlblech
Farbe: Weiß RAL 9003, Glanzgrad 30 oder
Weiß RAL 9010, Glanzgrad 30.
Spezielle Farben auf Anfrage.
Es ist auch möglich die Frontplatte mit Standard-Wandfarbe oder
mit einer Tapete zu gestalten.
AIRY AIRY
l
ØD l m
mm mm kg
54 0,13
57 0,18
57 0,28
AIRYFP ROUN
B B
AIRYFP RECT
B
B m
mm Typ kg
140 BOW 0,17
210 ELLI 0,21
140 ROUN 0,13
210 RECT 0,24
140 SQUA 0,17
165 BOW 0,22
248 ELLI 0,29
165 ROUN 0,18
248 RECT 0,33
165 SQUA 0,23
210 BOW 0,34
315 ELLI 0,44
210 ROUN 0,28
315 RECT 0,53
210 SQUA 0,35
