WHS25
Installationsanleitung
Deutsch

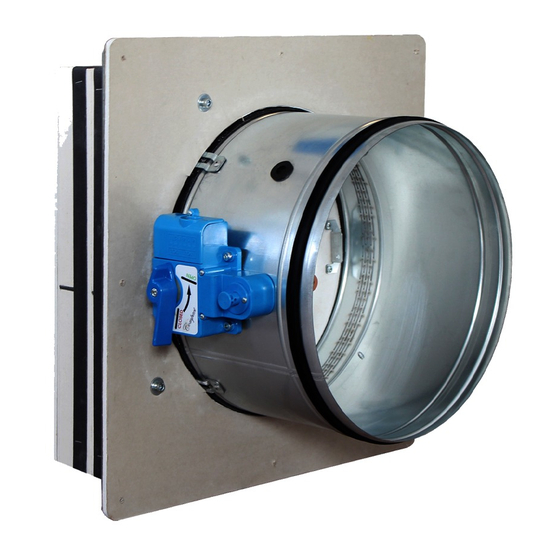

RUNDE SERIE WHS25 - 500 Pa
Zert. 1812-CPR-1226 EN 15650
*1MUBWHS25DE* rev 18-03
*1MUBWHS25DE-LIND* rev 18-03
*1MUBWHS25DE*
*1MUBWHS25DE-LIND*
www.mp3-italia.it
www.lindab.com - Brandschutzklappen sind von MP3 Srl hergestellt www.mp3-italia.it
Weitere Auskünfte stehen im Technischen Hanbuch zur Verfügung.
Da der Hersteller seine komplette Produktion ständig verbessert, können die ästhetischen und dimensionalen Eigenschaften, die technischen Daten, die Ausstattun-
gen und das Zubehör immer Veränderungen unterliegen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lindab RUNDE WHS25 - 500 Pa
Inhaltszusammenfassung für Lindab RUNDE WHS25 - 500 Pa
- Seite 1 *1MUBWHS25DE* *1MUBWHS25DE-LIND* www.mp3-italia.it www.lindab.com - Brandschutzklappen sind von MP3 Srl hergestellt www.mp3-italia.it Weitere Auskünfte stehen im Technischen Hanbuch zur Verfügung. Da der Hersteller seine komplette Produktion ständig verbessert, können die ästhetischen und dimensionalen Eigenschaften, die technischen Daten, die Ausstattun- gen und das Zubehör immer Veränderungen unterliegen.
- Seite 2 ALLGEMEINES Feuerwiderstandsklasse gemäß EN 13501-3:2009 „ EI 120 S EI 90 S EI 60 S (500 Pa) (500 Pa) (500 Pa) Einbau in vertikale Massivwand EI 120 S Mindeststärke der Wand: 100 mm Ø Ø Ø Mindestdichte der Wand: 550 kg/m³ mind. 100 mind.
-
Seite 3: Öffnen Der Klappe
Versiegelungen Weichschott † EI 120 S EI 90 S EI 60 S (300 Pa) (300 Pa) (300 Pa) Installation in starrer vertikaler Wand mit Versiegelung Weichschott EI 120 S Mindestdicke Wand 100 mm Mindestdichte Wand 550 kg/m³ Ø Ø Ø Versiegelung aus Steinwolle Dichte 140 kg/m³... - Seite 4 Falls die Brandschutzklappe durch Drücken der Taste geschlossen wurde, kann Motorisierte Version Belimo † sie durch Schwenken des Öffnungshebels entgegen den Uhrzeigersinn geöffnet Schalter zum manuellen Verschließen werden. Kurbel zum manuellen Öffnen Falls die Brandschutzklappe durch die Thermosicherung geschlossen wurde, Positionsanzeiger kann sie nach deren Austausch durch Schwenken des Öffnungshebels entgegen Klingenverriegelungshebel...
-
Seite 5: Ferngesteuerte Auslösung
Verschließen der Klappe Vor dem manuellen Öffnen des Klappenblatts muss die Spannungsversorgung Automatisches Verschließen mit Thermosicherung. des Motors unterbrochen werden. Der Auslösemechanismus arbeitet mit einer Thermosicherung, über die das Klap- Endschalter penblatt automatisch geschlossen wird, wenn die Temperatur im Lüftungskanal Die motorisierten Versionen sind serienmäßig mit zwei Endschaltern ausgerüs- 72 °C (bzw. -
Seite 6: Elektrischer Anschluss Motorisierte Brandschutzklappen
Elektrischer Anschluss motorisierte Brandschutzklappen Position der Endschalter für die manuelle Steuerung und die † manuelle Steuerung mit Magnet Den elektrischen Anschluss der Brandschutzklappen wie folgt herstellen: • Sicherstellen, dass Spannung und Frequenz mit denjenigen des Stellmotors übereinstimmen (siehe Typenschild); • Die Anschlüsse wie nachfolgend dargestellt herstellen. Position der Endschalter für motorisierte Version Das Klappenblatt der Brandschutzklappe ist offen (Luftstrom ist möglich) Das Klappenblatt der Brandschutzklappe ist geschlossen (Luftstrom ist nicht möglich) -
Seite 7: Technische Daten
Elektrische Daten „ Manuell mit Magnet Manuell und kompakte Manuell Motorisierte Version Belimo Motorisierte Version Siemens Magnet (WHS25MR/MI): 24/48 V DC (automatische Umschaltung der Spannungsversorgung auf Steuerkarte S0-25 für Magnet 24 V) Haftmagnet (MR): Impulsmagnet (MI): P = 1,6 W P = 3,4 W Spannungsversorgung und Motor 24 V AC/DC (WHS25VSB):... -
Seite 8: Einbaulage Der Klappenachse
Befestigungsmethode „ Ausführlichere Informationen sind den jeweiligen Installationsanleitungen zu entnehmen. Einbaulage der Klappenachse „ Die Brandschutzklappe kann mit waagerecht oder senkrecht oder in irgend ei- nem Winkel geneigt stehender Klappenachse installiert werden. Befestigungsschrauben Mindestabstände „ Es gelten die Abstandsregelungen des Herstellers. Des Weiteren sind die nationa- Bei Anwendungsbereichen, in denen die Normen EN ... -
Seite 9: Allgemeine Eigenschaften Des Strukturaufbau
Versiegelungen Weichschott † Brandschutzklappen an vertikaler Wand installiert Brandschutzklappen auf der Decke installiert Einbau a [mm] b [mm] c [mm] d [mm] Installation in starrer vertikaler Wand mit Versiegelung Weichschott EI 120 S Versiegelung aus Gipskarton und Steinwolle Dichte 140 kg/m³ und endothermischem Brandschutzanstrich Installation in vertikaler Leichtbauwand (Gipskarton) mit Versiegelung Weichschott EI 120 S... -
Seite 10: Leichtbauwände Aus Gipskarton (Innenhof )
Gipskarton Stärke 12,5 mm Gipskarton Stärke 20 mm Rockwool-Dichte: bis zu 80 kg/m³ (optional) Waagerechtes Profil "U" Waagerechtes Profil "U" Senkrechtes Profil "C" Senkrechtes Profil "C" Gewindeschneidende Schraube Ø 3,5 X 35 mm Gewindeschneidende Schraube Ø 3,5 X 25 mm Gewindeschneidende Schraube Ø 3,5 X 55 mm Gewindeschneidende Schraube Ø... - Seite 11 Leichtbauwände aus Gipsplatten Decken aus Porenbeton † † Die Leichtbauwände aus Gipsplatten können mit speziellen Vollgipsplatten aus Decken aus Porenbeton können vor Ort oder mit vorgeformten Platten aus inei- ineinander greifenden Formteilen gemäß den Anweisungen des Lieferanten her- nander greifenden Formteilen hergestellt werden und müssen folgende Eigen- gestellt werden und müssen folgende Eigenschaften haben: schaften haben: •...
- Seite 12 Größe des Ausschnitts „D” Mindestdicke Wand “S” Feuerwiderstandsklasse [mm] [mm] Einbau in vertikaler Leichtbauwand (Gipskarton) EI 120 S Rockwool-Dichte der Wand bis zu 80 kg/m³ (optional) EI 120 S (Ø + 100) x (Ø + 100) Mit Metallrahmen um die Brandschutzklappe (500 Pa) (quadratischer Ausschnitt) Ohne Gipskarton-Füllpaneel...
-
Seite 13: Einbau In Die Decke
Durchmesser der Öffnung: siehe Tabelle oben Mindeststärke der Wand: siehe Tabelle oben Lp Überlappungslänge zwischen Brandschutzklappe und Kanal: siehe Kapitel Maßzeichnung Schraube M6 x 45 mm (Minimum) Stahlunterlegscheibe Anker M6 x 45 mm (Minimum) Einbau in die Decke „ Weitere Details siehe Allgemeine Eigenschaften des Strukturaufbau. Montage der Brandschutzklappe mit Auslösevorrichtung außerhalb der Decke Es sind die im Abschnitt Mindestabstände angegebenen Mindestabstände ein- siehe Zeichnung. - Seite 14 Weitere Details siehe Hinweise zur korrekten Aufhängung der Kanäle und für den Ausfachen † Anschluss der Klappen. Den Spalt zwischen Klappe und Wand mit Weichschott-Versiegelung auffüllen, die aus 2 Steinwollpaneelen mit einer Mindestdicke von je 50 mm mit einer Min- Wandausschnitt †...
- Seite 15 Größe des Ausschnitts „D” Mindestdicke Decke “S” Feuerwiderstandsklasse Versiegelung [mm] [mm] Installation in Decke mit Versiegelung Weichschott EI 90 S Versiegelung aus (Ø + 600 max) x (Ø + 600 Gipskarton und Steinwolle EI 90 S Minimale Bodendichte 650 kg/m³ max) Dichte 140 kg/m³...
- Seite 16 Gipskarton Stärke 20 mm Halbschalen in Gipskarton, Stärke 20 mm Mörtel M-10, EN998-2 oder Füllgips Metallständerwerk Gewindeschneidende Schraube Ø 3,5 X 45 mm Schraube M6 x 45 mm (Minimum) Stahlunterlegscheibe Durchmesser der Öffnung: siehe Tabelle oben Lp Überlappungslänge zwischen Brandschutzklappe und Kanal: siehe Kapitel Maßzeichnung...
