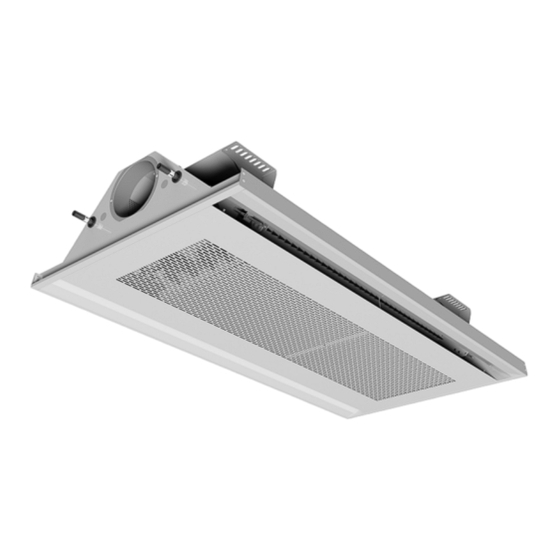

LindabPremum / Premax
Aktiver Kühlbalken
Installationsanleitung
© 2023.04 Lindab GmbH. Jede Form der Vervielfältigung ohne schriftliche Genehmigung ist untersagt.
Lindab Produkte, Systeme und Warenbezeichnungen sind durch Patente oder Gebrauchsmuster geschützt, als Warenzeichen eingetragen oder zur Eintragung beantragt.
Eine Verletzung oder unbefugte Nutzung wird rechtlich verfolgt.
l in d a b | Für ein besserees Klima
ist eingetragenens Warenzeichender Lindab AB.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lindab Premum I-60
Inhaltszusammenfassung für Lindab Premum I-60
- Seite 1 © 2023.04 Lindab GmbH. Jede Form der Vervielfältigung ohne schriftliche Genehmigung ist untersagt. ist eingetragenens Warenzeichender Lindab AB. Lindab Produkte, Systeme und Warenbezeichnungen sind durch Patente oder Gebrauchsmuster geschützt, als Warenzeichen eingetragen oder zur Eintragung beantragt. Eine Verletzung oder unbefugte Nutzung wird rechtlich verfolgt.
-
Seite 2: Inhaltsverzeichnis
(2-Rohr, Standard) .............13 7.4 Untere Batterie ............32 4.1.6 Mögliche Anschlüsse für Wasser, Kühlen und Zubehör ............33 Heizen (4-Rohr, Sonderausstattung)......14 4.2. Luftanschlüsse ............15 4.2.1 Installation des Luftanschlusses......15 Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 3: Symbole
Jeder Balken ist mit einer Schutzfolie versehen, um Be- schädigungen während des Transports und der Hand- habung auf der Baustelle zu vermeiden. Die Folie muss vor Inbetriebnahme der Produkte entfernt werden. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 4: Werkzeug
Bitte denken Sie daran, die Plastikfolie und anderes schützen, damit die Produkte in bestem Zustand bleiben Schutzmaterial vor der Inbetriebnahme zu entfernen und und Kratzer vermieden werden. das Produkt vor der Übergabe zu reinigen. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 5: Verpackung, Auspacken Der Ware
| Für ein besserees Klima Installationsanleitung Premum/Premax 2.10 Verpackung, Auspacken der Ware 10-25 kg ! Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 6: Produktetikettierung
Premum / Premax 1,2m < L ≤ 2,0m Position of JetCone adjustment pins Position JetCones [Pa] 7 8 9 Date [Pa] [l/s] Signature stat Pos. Rev.Premum/Premax-04032016 [l/s] 2011-09-30 Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 7: Bestellnummern
Plugs : N/A Sign. : Product ID : xxxxxxx • Mark: Kennzeichnung auf Bestellung vermerkt • Product ID: Produktnummer • Sign: Zu unterzeichnen bei der Überprüfung und Inbetriebnahme vor Ort Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 8: Inhalt Der Bestellung
Kondenswassersensor und Regula Secura Siehe Zubehör Tectite Steckfittings › STANDBY COOL SERVICE HEAT Regula Multi Connect Karte Bestellnummern: 647690, 884050 und 642623 (12 mm). Details finden Sie bei Regula. Siehe Zubehör Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 9: Produktspezifikation
1174 - 3574 (In Schritten von100 mm) 9, 11 Z-60 1200 - 3600 (In Schritten von100 mm) 1184 - 3584 (In Schritten von 100 mm) L* = Nennlänge (Bestelllänge). Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 10: Premum / Premax
Druckstufe PN 10 gemäß EN 1333: 2006 hergestellt. Das bedeutet, dass der maximale Betriebsdruck für die Produkte bei einer Wassertemperatur von 20°C, 10 bar nicht überschreiten darf. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 11: Anschlüsse
Installation in Bezug auf den gewünschten Durchfluss zu gewährleisten. Bei der Verbindung einer Platte oder eines Balkens mit dem Rohrleitungssystem sollten entweder Steckfittings oder eine Pressverschraubung verwendet werden. Lindab hat John Guest Steckfittings getestet und empfiehlt diese sowie Steckfittings von Tectite (Als Zubehör erhältlich. Siehe Zubehör). -
Seite 12: Ventil Mit Steckfitting
= 70 mm (um sicherzustellen, dass Sie die Verbindungen wieder öffnen können). Die flexiblen Schläuche von Lindab sind auch mit geradem Ende (männlich) für den direkten Anschluss an Lindab-Ventile erhältlich. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen... -
Seite 13: Mögliche Anschlüsse Für Wasser, Kühlen (2-Rohr, Standard)
Die Dimension für alle Wasserleitungsanschlüsse beträgt 12 mm. Außerdem kann der Premax auch mit 15 mm Rohranschlüssen konfiguriert werden. Premum/Premax I-60, I-62, X-60 Kühlen (Standard), Y-60, Z-60 (Sonderausführung). 1, 2, 3, 4, 7, 8 Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 14: Mögliche Anschlüsse Für Wasser, Kühlen Und Heizen (4-Rohr, Sonderausstattung)
Verbindung 1 oder 3 Verbindung 1 oder 3 Verbindung 7 oder 8 (I-60, I-62, Y-60, Z-60) Rückseite (I-60, I-62, Y-60, Z-60) Verbindung 2 oder 4 Verbindung 7 oder 8 Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 15: Luftanschlüsse
Die Primärluftzufuhr muss unter Anleitung eines Lüftungsspezialisten angeschlossen werden. Es ist von Vorteil, die Kühlbalken mit dem Lindab Safe®-Rohrsystem zu verbinden. Wir empfehlen einen flexiblen luftseitigen Anschluss, wie z. B. Lindab DRATMFU-125, um unterschiedliche Einbauhöhen oder -richtungen zwischen Anschluss und Rohr auszugleichen und zu vermeiden, dass der Schall vom Rohrsystem zur Decke umgeleitet wird. -
Seite 16: Elektrische Anschlüsse
Heating link - S Cooling link - S Supply link - N Supply link - L Supply in - N Supply in 24V - L LINDAB (mit Schutzabdeckungen, optional). Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 17: Beispiel 1: Verdrahtungsschema Mit Regula Connect Multi
Hinweis: Die Farben LINDAB der Drähte weichen differ from standard vom Standard ab. NB: Wire colours differ from standard Hinweis: Die Farben der Drähte weichen vom Standard ab. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 18: Regula Connect Am Balken
Regula Secura ist vorinstalliert, wenn der Balken mit Sonderausstattung bestellt wurde. Siehe Regula Secura für weitere Details. Kondensatsensor und Regula Secura Regula Secura Kabel vom Sensor zur Regula Secura Vorlauf Kabelbinder Kondensatsensor Kabelbinder Batterie Frontplatte Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 19: Einbau Des Produkts
Wasser ( I-62 ) Water T24/T15 Rasterdecke 675 T24/T15 Lay-in- ( I-67 ) Water T24/T15 Lay-in- not cleanable not cleanable Nicht zu reinigen Nicht zu reinigen 619x619 669x669 Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 20: Allgemeine Installationsprinzipien
5.3.1 Einbau in abgehängte Decke mit T-Schiene 5.3.5 In abgehängte (permanente) Decke 5.3.2 Sichtbar, Bündig unter der Decke 5.3.6 In abgehängte (permanente) Decke 5.3.3 Sichtbar, mit Abstand zur Decke Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 21: Vorbereitung Für Die Installation Am Produkt
1174 - 3574 (In Stufen von 100 mm) L - 325 Z-60 1200 - 3600 (In Stufen von 100 mm) 1184 - 3584 (In Stufen von 100 mm) L* = Nennlänge (Bestelllänge). Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... - Seite 22 | Für ein besserees Klima Installationsanleitung Premum/Premax Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21...
-
Seite 23: Grundlegende Schritte Der Produktinstallation
Verwenden Sie professionelles Hebewerkzeug. Beachten Sie, dass dieses Installationsverfahren die Installation in einer bestehenden T-Bar-Decke zeigt. In einem komplett neuen Gebäude werden die Balken oft vor dem Deckensystem installiert. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 24: Einstellung Und Inbetriebnahme
Premum von unten gesehen mit geöffneter Frontplatte, zeigt die Position der 2 Düsenreihen mit JetCone-Einheiten und den 4 Einstellstiften. Pos. 2 Pos. 7 Pos. 9 Pos. 1 Beispiel für eine asymmetrische Einstellung der Einstellstifte. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... - Seite 25 Pos. 9 Pos. 0 Position Einstellstifte MAX. geschlossene Düseneinstellung - MAX. offene Düseneinstellung - (20% Luftdurchsatz.) (100% Luftdurchsatz.) Beispiele für verschiedene Luftverteilungsmuster, die mit unterschiedlichen Stiftpositionen erzielt werden können. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21...
-
Seite 26: Werte Für Jetcone-Stifte Ermitteln
6.1.3 Einstellen von Luftmenge und Druck mit JetCone-Stiften. 2011-09-30 Symmetrische Einstellung Asymmetrische Einstellung Alle Pins wie im Diagramm dargestellt. (=4) Einhaltung des Mittelwerts wie im Diagramm abgelesen. (=4) Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... - Seite 27 [l/s] 2011-09-30 Einstellen von Luftmenge und Druck mit JetCone-Stiften. Asymmetrische Einstellung Symmetrische Einstellung Alle Pins wie im Diagramm dargestellt. (=3) Einhaltung des Mittelwerts wie im Diagramm abgelesen. (=3) Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21...
-
Seite 28: Einstellung Des Luftverteilungsmusters
6.2 Einstellung des Luftverteilungsmusters (Sonderausstattung) Premum/Premax sind serienmäßig mit feststehenden, abgewinkelten JetCone-Düsen ausgestattet. Als zusätzliches Merkmal kann die Frontplatte mit dem Lindab Airguide-System ausgestattet werden. Dies ermöglicht eine nachträgliche Anpassung des Luftverteilungsmusters an die örtlichen Gegebenheiten. Die Frontplatte enthält 4 separat einstellbare Deflektoren. -
Seite 29: Messung Des Luftdrucks Und Berechnen Der Luftmenge
Düsendruck ist der Luftdruck, der an den Düsen anliegt. 6.3.1 Messung des statischen Düsendrucks und Luftdrucks 1. Um den Druck zu messen, wird ein Differenzdruck-Messgerät (analog oder digital) benötigt. Lindab empfiehlt das PC410. 2. Verbinden Sie das Messgerät mit dem Messschlauch des Balkens. -
Seite 30: Berechnung Der Tatsächlichen Luftmenge
7 8 9 [l/s] Lenhgt 2,4m -3,0m PREMUM / PREMAX 2,0 m < L < 3,6 m Premum/Premax 2 m < L < 3,6 m Position der JetCone-Einstellstifte Position [Pa] [l/s] Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 31: Wasserdurchflussmenge
Balken (Paneele oder Fassadenelemente) im System immer mit den erforderlichen (geplanten) Wasserdurchflussmengen versorgt werden (berechnet mit dem LindQST\Produktrechner). Lindab bezieht sich auf die proportionale Methode, bei der alle Balken (Paneele oder Fassadenelemente) auf den gleichen Anteil des geforderten Wasserdurchsatzes abgeglichen werden. -
Seite 32: Wartung
Bitte beachten Sie, dass der Enddeckel des Luftkanals an verschiedenen Positionen am Balken angebracht werden kann, je nachdem, welches Modell und welche Sonderausstattung gewählt wurde. 7.4 Untere Batterie Nicht relevant für Premum/Premax. Lindab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen 2023-04-21... -
Seite 33: Zubehör
| Für ein besserees Klima Installationsanleitung Premum/Premax 8. Zubehör Fragen Sie Lindab nach dem in diesem Dokument genannten Zubehör. Weiteres Zubehör (oder zusätzliche Abmessungen) sind auf Anfrage erhältlich.** Bestellbezeichnung Bestellnummer 686552 2-Wege-Regelventil LinFlow-S-12 gerade - Aufsteckbar... - Seite 34 Innenräumen. Das Innenraumklima ist entscheidend dafür, wie wir uns fühlen, wie produktiv wir sind und ob wir gesund bleiben. Wir bei Lindab haben uns deshalb zum vorrangigen Ziel gesetzt, zu einem Raumklima beizutragen, das das Leben der Menschen verbessert. Dafür entwickeln wir energieeffiziente Lüftungslösungen und langlebige...
