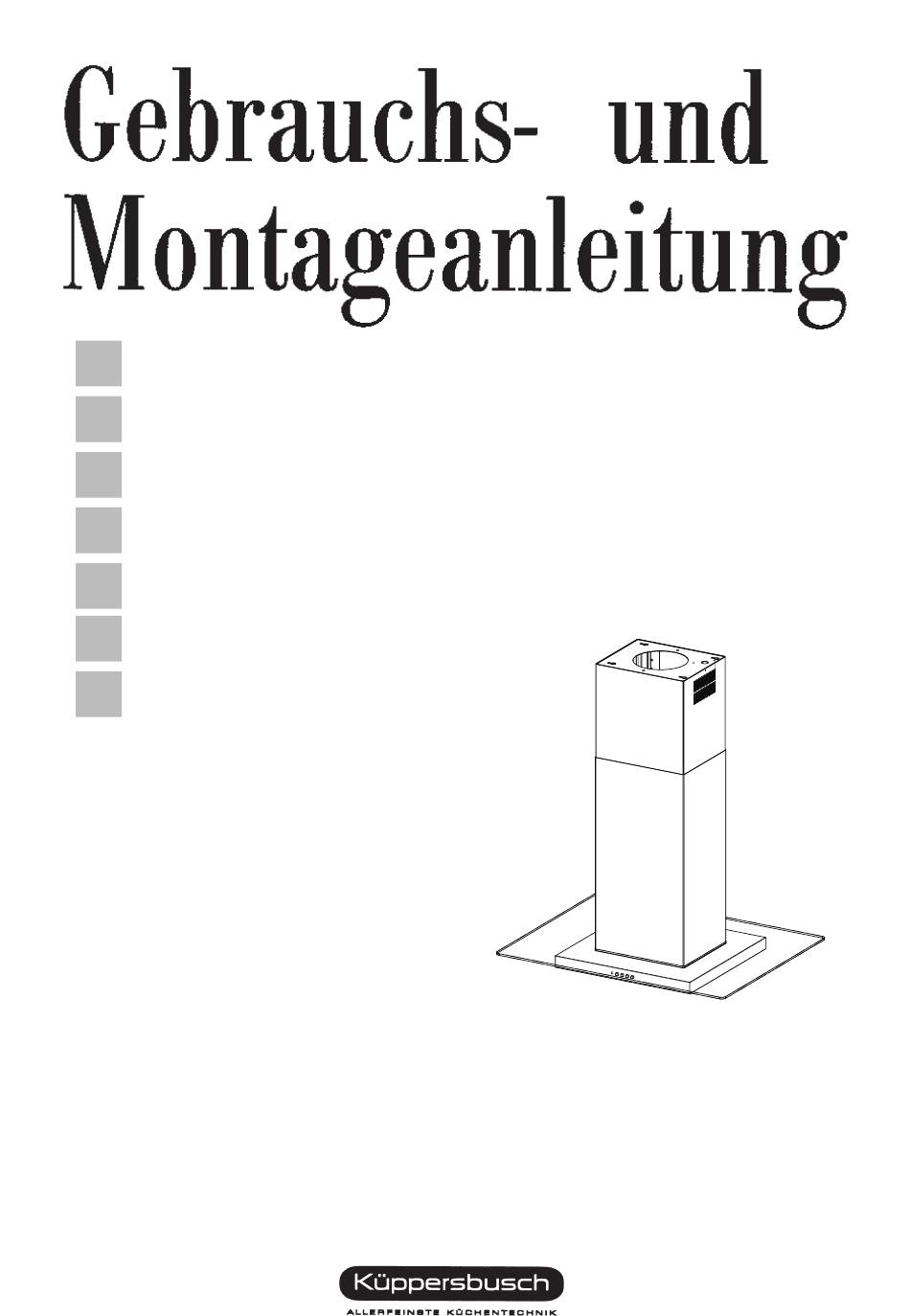

- Seite 1 Bedienungsanleitung Instructions Booklet Mode d’emploi Libretto Istruzioni Gebruiksaanwijzing Manual de instrucciones Manual de Instruções IKD 9375.0 GE...
- Seite 2 ������������������������� �������������������� ���������������������������������������������� �������������������������������������������������������������������������� ������������������������������������������������������������������������� ������������� ������������������������������������������������������������������ �������������������������� �� ����������������������������������������������������������������������� ��������������������� ������������������������������������������������������������������ ������������������� ����������������������������������������������������������������������� ������������������������������������������������������������������ � ��������������������������� ���������������������������������������������������������������������� ����������������������������������� �������������������������������������������������������������������������� ������������������������������ ��������������������������������������������������������������������������� ������������������ ��������������������������������������������������������������������� �� �� ��������������������� ����� ����������� ���� ������������������������������������������ �� �� ������� ����� ����������� ���� �� �������������������������������������������������������������������������� ������������������������������������������������������������������ ������������������������������������������������������������������������������...
-
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und un- sachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. - Seite 4 CHARAKTERISTIKEN Platzbedarf...
- Seite 5 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil 7.1a unterer Kaminteil Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1b unterer Gerüstteil Reduzierflansch ø 150-120 mm Flansch ø 150 7.1b Luftaustritt-Anschlussstück Verbindungsdose Rohrschellen Pos. Montagekomponenten Dübel ø 10 Schrauben 2,9 x 6,5 Schrauben 2,9 x 9,5 Schrauben M6 x 10...
-
Seite 6: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablo- nenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten. - Seite 7 Montage des Teleskopgerüsts • Die beiden Schrauben lösen, die den unteren Gerüstteil fixieren und diesen aus dem Gerüst ziehen (an der Unterseite) • Die beiden Schrauben lösen, die den oberen Gerüstteil fixieren und diesen aus dem Gerüst ziehen (an der Oberseite). Für eine eventuelle Regulierung der Gerüsthöhe folgendermaßen vorgehen: •...
- Seite 8 Anschluss in Umluftversion • Der Anschluß 15 an das Teleskopgerüst mit den 4 beiliegenden Schrauben befestigen. • Den Flansch 10 an die untere Bohrung des Anschluß 15 an- bringen. • Den Haubenluftaustritt mit Hilfe eines Rohres oder Schlauches Ø 150 (die Wahl bleibt dem Installateur überlassen) mit dem Flansch, der sich unter dem Umlenkteil befindet, verbinden.
-
Seite 9: Bedienung
BEDIENUNG Beleucht. Schaltet die Beleuchtung ein und aus. Betriebsanzeigelampe. Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen. -
Seite 10: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleich- zeitig nach unten gezogen werden. •...
