Inhaltszusammenfassung für Küppersbusch IKD 908.2

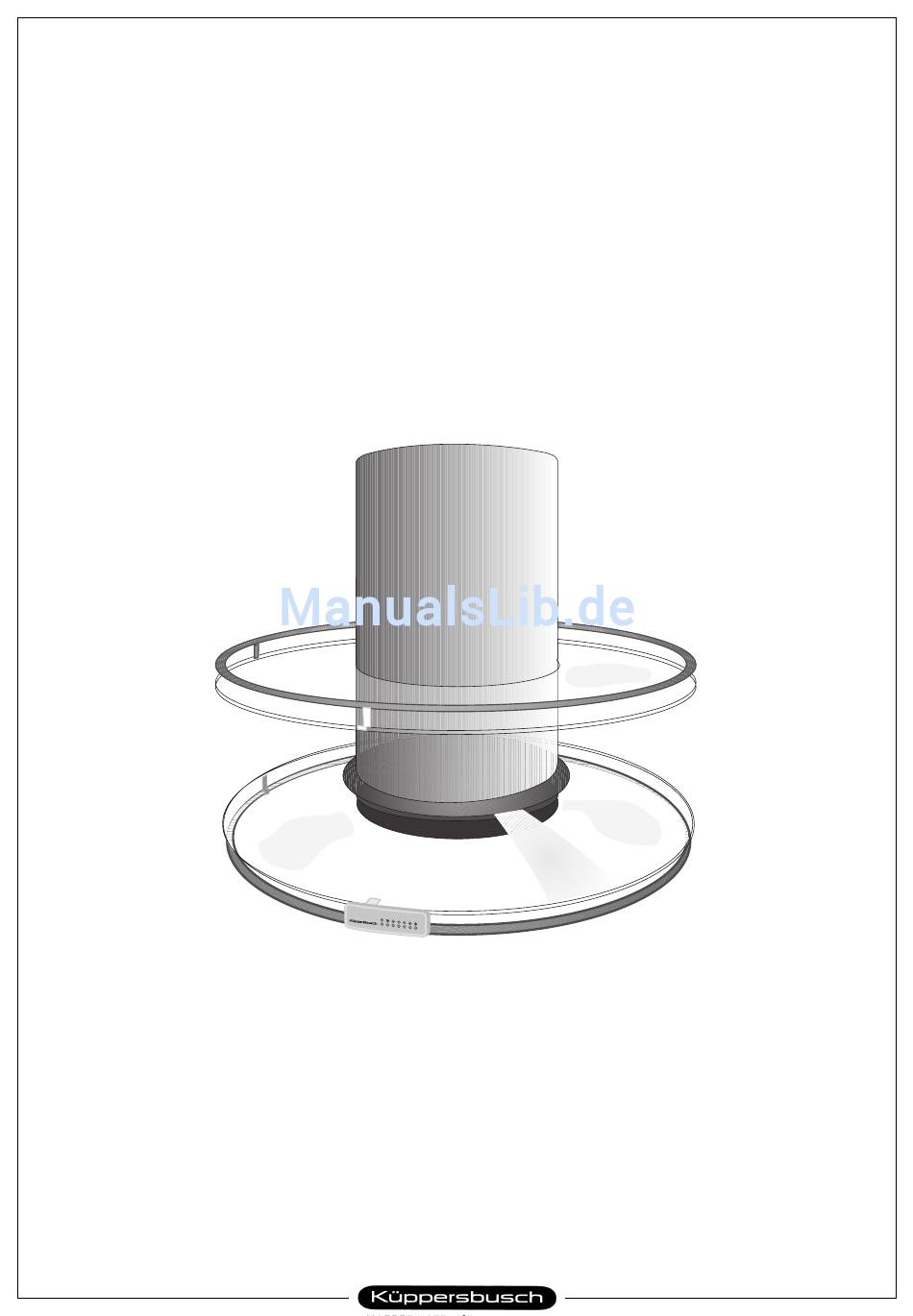

- Seite 1 Gebrauchs- und Montageanleitung IKD 908.2...
-
Seite 3: Inhaltsverzeichnis
Zu Ihrer Information Inhalt Bitte lesen Sie die in diesem Heft aufgeführten Informationen sorgfältig Sicherheitshinweise .......... 4 durch. Diese geben wichtige Hinweise für die Sicherheit, die für Anschluß und Funktion Installation, den Gebrauch und die Wartung des Gerätes. für den Betrieb des Gerätes Bewahren Sie diese Anleitung sorgfältig auf. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Vor dem ersten Benutzen für Anschluß und Funktion Erstreinigung • Küppersbusch-Geräte werden nach den einschlägigen Sicherheits- Nehmen Sie vor dem ersten Benutzen eine Erstreinigung des Gerätes vor. bestimmungen gebaut. • Wartung und Reparatur darf nur ein autorisierter Fachmann nach Glasflächen den geltenden Sicherheits-Bestimmungen vornehmen. -
Seite 5: Das Gerät Im Gebrauch
Motor und Leistungsstufen Gerät im Gebrauch Beachten Sie die Sicherheitshinweise auf Seite 4! reset Die Bedienleiste der Haube delay reset delay Taste A Beleuchtung Taste B + 1 Leuchtdioden Motor 900_029 Taste C + 1 Leuchtdioden Filtersättigungskontrolle – Mit der Taste E schalten Sie den Motor ein und aus. Der Betrieb wird durch die Leuchtdiode auf der Bedienleiste der Haube angezeigt. -
Seite 6: Standardeinstellung Verändern
Intensivstufe Diese Leistungsstufe ist vorgesehen zur Beseitigung besonders starker Kochdunstentwicklung. Die Leistung der Intensivstufe liegt 20% über dem mit der Taste G wählbaren Drehzahlmaximum. 900_032 – Die Standardeinstellung wird durch einmaliges kurzes Drücken auf reset die Taste H aktiviert. Sie hat Vorrang vor allen anderen Einstellungen. Standardeinstellung verändern delay Sie können die werkseitig voreingestellte Standardeinstellung löschen... -
Seite 7: Nachlaufstufen
Nachlaufstufen Durch eine entsprechend ausgewählte Nachlaufzeit läßt sich starker Kochdunst beseitigen, ohne daß Ihre Anwesenheit in der Küche zum Abschalten der Haube erforderlich ist. Mit dem Ende der Nachlaufzeit (3x) wird auch die Gerätebeleuchtung abgeschaltet. 900_036 – Taste L dreimal drücken = 60 Minuten Nachlaufzeit reset Die gewählte Nachlaufstufe wird durch das Aufleuchten der entsprechenden Leuchtdiode signalisiert. -
Seite 8: Reinigung Und Pflege
Halogenlampe austauschen Reinigung und Pflege 900_015 Das Gerät bei allen Reinigungs- und Wartungsarbeiten durch Ziehen des Netzsteckers oder Ausschalten der Haushaltssicherung stromlos machen! • Keine Scheuermittel und scharfe Reinigungsmittel verwenden! Die Reinigung wird innen und außen mit einem feuchten Tuch und einem milden Flüssigreinigungsmittel vorgenommen. -
Seite 9: Montagehinweise Für Fachpersonal
Montage Beachten Sie die Sicherheitshinweise auf Seite 4! Montage und elektrischer Anschluß nur von autorisiertem Fachmann! Auspacken und Transport Zunächst die Verpackung und Fremdteile entfernen. Achtung: Das Gerät nicht am Glas-Wrasenschirm anheben oder tragen! Montage des Gerüstes Abluftrohr Ø 150 mm mittels einer Metall-Rohrschelle an die Abluftleitung befestigen. -
Seite 10: Elektrischer Anschluß
Elektrischer Anschluß Unteres Kaminteil anbringen Die Dunstabzugshaube hat ein fest montiertes Kabel und einem Schutzkontaktstecker zum Anschluß an eine Steckdose mit 230 Volt Wechselstrom. Der Netzstecker muß auch nach erfolgter Montage erreichbar sein. Andernfalls muß bei Reinigungs-und Wartungsarbeiten die Haushaltssicherung ausgeschaltet werden. Der Gesamtanschlußwert steht auf dem Typenschild. -
Seite 11: Glashaubenkörper Montieren
Glashaubenkörper montieren Beleuchtungskabel anschließen. Glashaubenkörper am Haupthaubenkörper mittels drei mitgelieferten 4Mx30 Schrauben befestigen. Achtung: Bei der Montage der beiden Haubenkörper sollen sich die zwei mit einem roten Punkt gekennzeichneten Löcher decken. - Seite 12 KÜPPERSBUSCH Hausgeräte AG Küppersbuschstraße, 16 D - 45883 Gelsenkirchen Hausanschritt: Küppersbuschstr. 16 45883 Gelsenkirchen Telefon: (02 09) 4 01-0 Telefax: 20 931 810 Telefax: (02 09) 4 01-3 03 4329380 01 - 101299...
