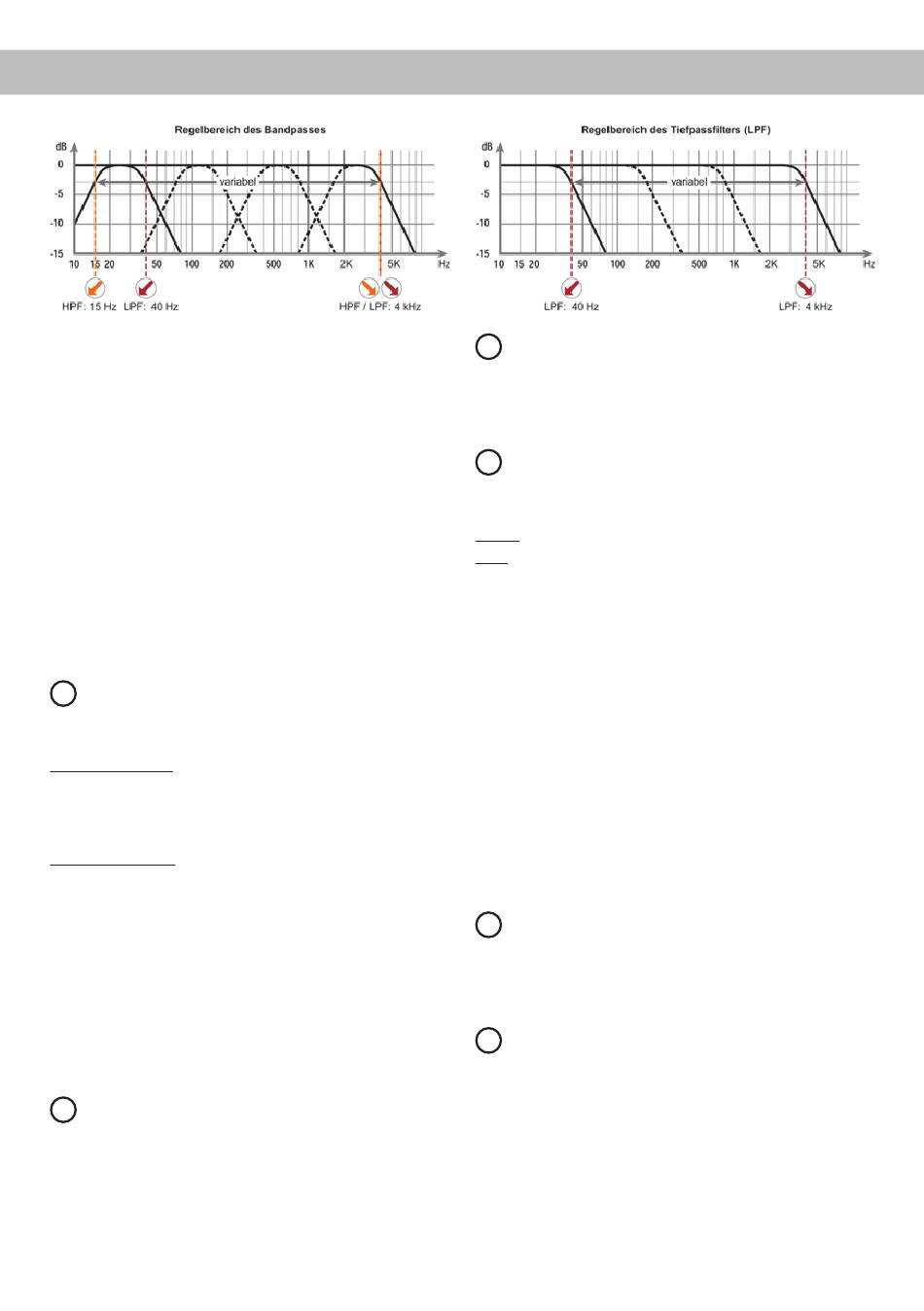

Achtung: Bitte vergewissern Sie sich, dass beim
Einstellen eines Bandpasses die Übernahmefre-
quenzen von Hoch- und Tiefpass mindestens zwei
Oktaven auseinander liegen, um einen Pegelverlust
zu vermeiden! Das heißt: Wird das Tiefpasssignal
z.B. auf 320 Hz eingestellt, so sollte der Hochpass
um mindestens zwei Oktaven tiefer auf ca. 80 Hz
eingestellt werden. (1 Oktave = Frequenzverdopp-
lung oder Frequenzhalbierung). Beim Anschluss
eines Basslautsprechers empfehlen wir, den Hoch-
passregler (Regler 4) als regelbaren Subsonicfilter /
tieffrequenten Hochpassfilter zu benutzen oder auf
Linksanschlag (15 Hz) zu drehen, um so einen Sub-
sonicfilter zu erhalten.
6 Input Mode
Dieser Schalter dient zur Verteilung der Eingangs-
signale auf die jeweiligen Verstärkerkanäle.
4-Kanal Modus: Bei Radios mit zwei Stereoausgän-
gen (Vorne links / rechts, Hinten links / rechts) wird
jeder der vier Eingänge des Verstärkers von dem
dazugehörigen Ausgang des Radios angesteuert.
2-Kanal Modus: Bei Radios mit einem Stereoaus-
gang (links / rechts) werden alle Kanäle des Ver-
stärkers mit diesem Signal versorgt, d.h. es müssen
nur die zwei Cinch bzw. Highlevel-Eingangskanäle
A und B belegt werden. In diesem Modus wird das
Eingangssignal von Kanal A parallel auf Kanal C
und das von Kanal B parallel auf Kanal D weiterge-
leitet. Bitte beachten Sie, dass sich die Fader- und
Balanceregler des Steuergerätes somit gleicherma-
ßen auf Kanal A und C bzw. B und D auswirken.
7 LPF
Mit Hilfe dieses Reglers kann das Tiefpassfilter von
40 Hz bis 4.000 Hz für die Kanäle C und D einge-
stellt werden.
8
Speaker Output
Diese Anschlüsse dienen als Lautsprecherausgän-
ge. Die Impedanz der Lautsprecher darf 2 Ohm (im
Brückenbetrieb 4 Ohm) nicht unterschreiten.
9 Power & Protect LED
Die Power & Protect LED zeigt den Betriebszustand
des Verstärkers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Rot:
Es besteht eine Fehlfunktion des Verstär-
kers. Diese Fehlfunktion kann unterschied-
liche Ursachen haben, da die M FOUR mit
verschiedenen elektronischen Schutzschal-
tungen ausgestattet ist. Diese schalten
den Verstärker bei Überhitzung, Über- und
Unterspannung, Kurzschluss am Lautspre-
cherausgang und Fehlanschluss ab. Prüfen
Sie in diesem Fall alle Anschlüsse auf Feh-
ler, wie z.B. Kurzschlüsse, fehlerhafte Ver-
bindungen oder Falscheinstellungen und
Übertemperatur. Sollte sich der Verstärker
nach Beseitigung der Fehlerquelle nicht
wieder einschalten lassen, liegt ein Defekt
vor.
+12 V
10
Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer-
schnitt beträgt mindestens 10 mm².
REM
11
Die Remoteleitung wird mit dem Remote-Ausgang /
Antennenanschluss des Steuergerätes (Radio) ver-
bunden. Dieser ist nur aktiviert, wenn das Steuer-
gerät eingeschaltet ist. Somit wird der Verstärker
mit dem Steuergerät ein- und ausgeschaltet. Dieser
Eingang muss nicht belegt werden, wenn der
Hochpegel-Lautsprechereingang (Highlevel Input)
benutzt wird.
