4. Montage de l'armoire de pilotage interne en EPP dans le coffret externe

4. Montage de l'armoire de pilotage interne en EPP dans le coffret externe

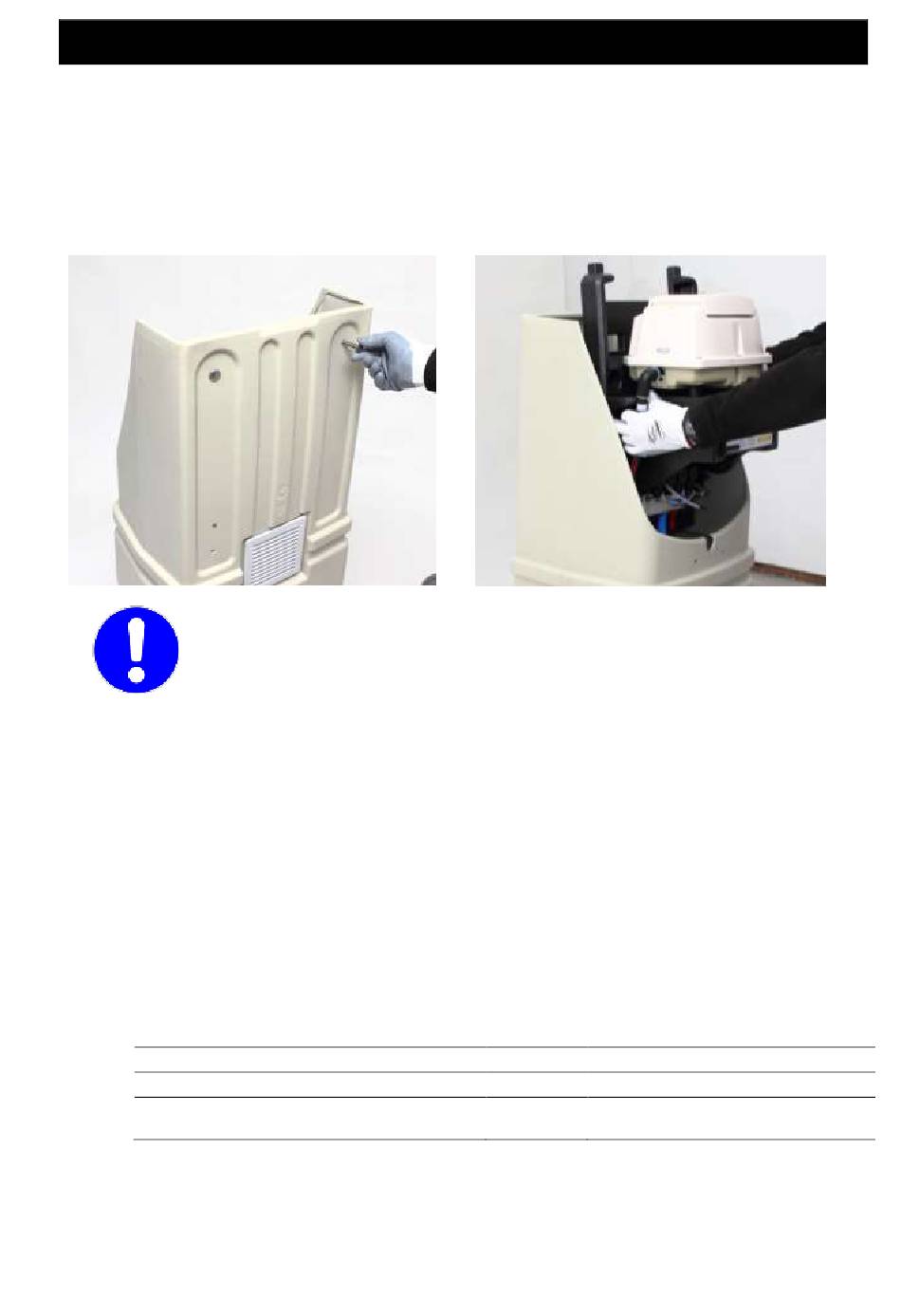

Mise en place de l'armoire de pilotage interne en EPP dans le coffret externe

4.1
Placez les vis à tête bombée de l'extérieur vers l'intérieur du coffret externe. Fixez l'armoire de pilotage
interne en EPP dans le coffret externe à l'aide des deux vis et des écrous papillons.
Les fixations jointes à la livraison de l'armoire de pilotage en EPP ainsi que le couvercle en polystyrène
expansé noir ne sont alors plus utilisés.
Ne pas utiliser le couvercle en polystyrène expansé noir pour assurer une
meilleure aération.
pas de
couvercle en EPP

Raccordement des tuyaux d'air

4.2
Raccordez les tuyaux d'air comprimé pour le système d'aération et pour les trois colonnes de transfert
aux embouts cannelés de la rampe de l'armoire de pilotage.
Les raccordements des colonnes de transfert des eaux usées, d'évacuation et de retour des boues se-
condaires se font en tuyaux de Ø13 mm ; le raccordement de l'aération du/des plateau(x) à membrane se
fait en tuyau de Ø19mm. Lors du raccordement, veillez à ce que les tuyaux soient bien fixés sur les em-
bouts correspondants.
Pour éviter les fuites d'air, nous vous recommandons de chauffer les tuyaux et d'étanchéifier les
raccords avec un ruban en Téflon.
Raccorder les tuyaux en respectant les codes couleurs :
Transfert des eaux usées vers la chambre/cuve
de traitement
Système d'aération
Evacuation des eaux traitées
Retour des boues secondaires vers la
chambre/cuve de décantation
Relier les embouts de même couleur à l'aide des tuyaux correspondants puis les fixer à l'aide des colliers
fournis. Les tuyaux sont à commander en sus.
Attention !!! Ne pas coincer ou plier les tuyaux.

Rouge

Bleu

Noir

Blanc
20 / 31
