5. Setzen Sie die Bolzen des Antriebs ein und ziehen Sie sie fest.

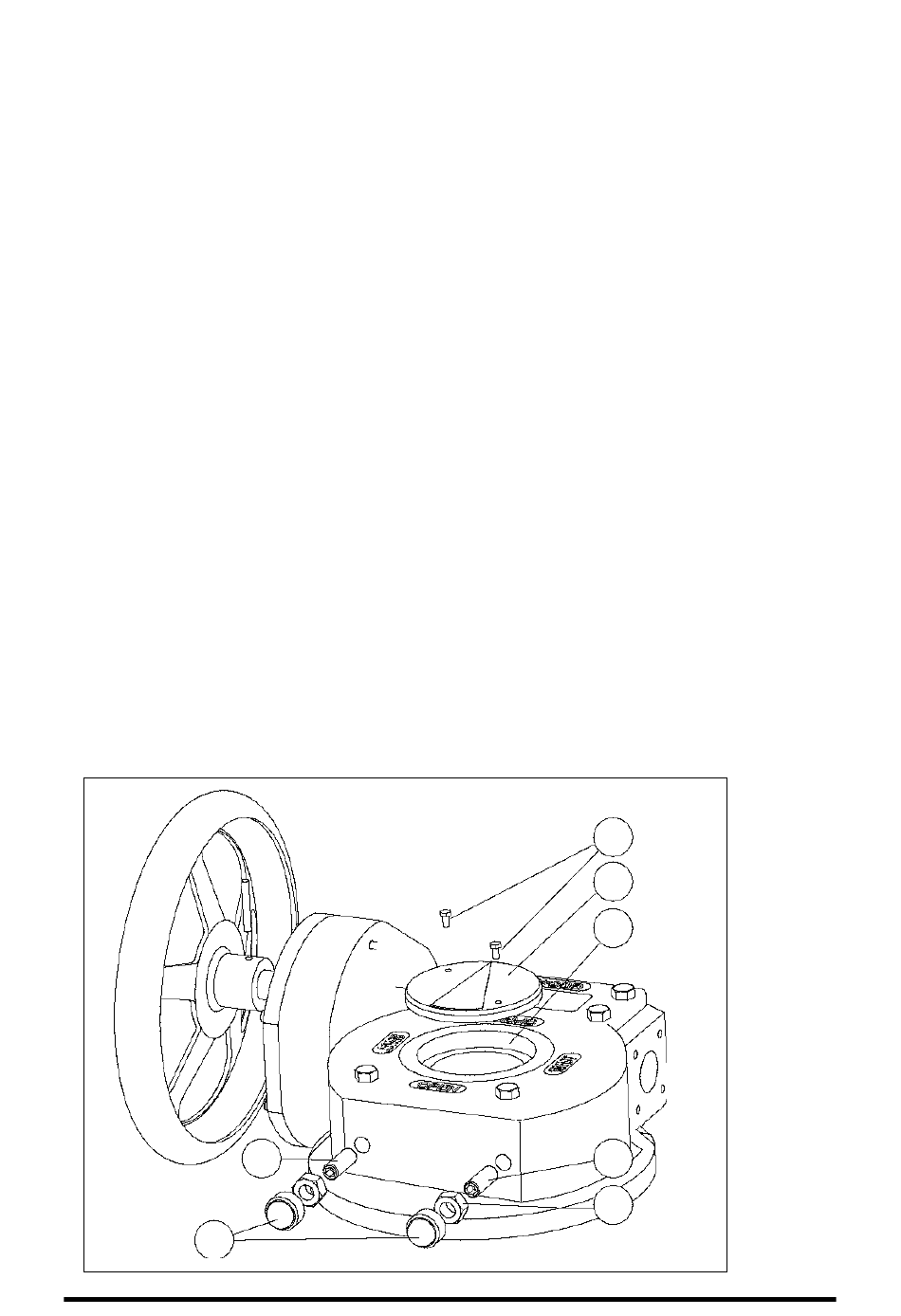

7.1.1 Die Einstellung/Montage des Handantriebs
Drehen Sie den Handgriff / das Handrad in die geöffnete Position.
1.
Drehen Sie den Griff in die geöffnete Position. Reinigen Sie den Bewegungsbolzen (am An-
2.
trieb) und die Büchse. Schmieren Sie die Büchse des Handantriebs (z.B. durch das Ein-
sprühen mit Vaseline Würth HHS 2000).
Installieren Sie den Handantrieb so, dass das Handrad sich an der von Ihnen gewünschten Po-
3.
sition befindet.
Schmieren und installieren Sie die Schrauben, Muttern und Platten.
4.
Befestigen Sie das Handrad an der Handschaltung.
5.
Drehen Sie den Hahn in die geöffnete Position.
6.
Drehen Sie den Hahn in die geöffnete Position. Die genaue Position wird von der Schalt-
7.
welle vorgegeben. Die Kugel muss auf den Dichtungen zentriert werden. Sollten Sie den
Hahn zu weit geöffnet haben, müssen Sie die Schritte 6 und 7 wiederholen.
Entfernen Sie die Aufsätze von den Anschlagschrauben (4).
8.
Öffnen und lösen Sie die Feststellschrauben.
9.
Ziehen Sie die Anschlagschraube in der oberen Position fest (7) und blockieren Sie die Schrau-
10.
be mit der Feststellschraube (5).
Drehen Sie die Kugel um 90 Grad in die geschlossene Position.
11.
Ziehen Sie die Anschlagschraube fest (6) und blockieren Sie die Schraube mit der Feststell-
schraube (5).
7
4
wT 2791/10
2
3
1
6
5
Seite 7
