Kugelhahn einteilig verschweißte ausführung, dn 15 – 300
Inhaltsverzeichnis

Werbung

2. Vorsichtsmaßnahmen und Hinweise
Vor der Handhabung und dem Betrieb der Klinger Kugelhähne sollten Sie diese An-
weisungen gründlich durchlesen und verstehen:
Überprüfen Sie die Eignung des Kugelhahns für die jeweilige Anwendung und das Medium.
Kontrollieren Sie, dass die vom Hersteller vorgegebenen maximalen Temperatur- und Druckwer-
te nicht überschritten werden (Kapitel 8).
Erhitzen Sie den Hahn nicht unnötig von außen.
Der im Rohr installierte Kugelhahn kann extrem heiß werden! Schützen Sie sich!
Der Kugelhahn alleine kann nicht als Rohrabschluss verwendet werden. Hinter dem
Hahn muss immer ein Blindflansch eingeschweißt und/oder mit dem Rohrende ver-
bunden werden.
Der Handhebel oder Automatische Antrieb darf nicht entfernt oder ausgebaut werden,
wenn der Hahn unter Druck steht und/oder einen Durchfluss hat.
Der Wechsel des/der O-Ring(e) darf nur im drucklosen Zustand erfolgen.
Wenn das Rohr gemäß PED als I-III eingestuft ist, muss der Verkäufer prüfen, ob die
Armaturenklassifikation der
Beachten Sie die Allgemeinen Gefahrenhinweise für Klinger Armaturen (siehe Doku-
ment wT2792.10......)

3. Markierungen

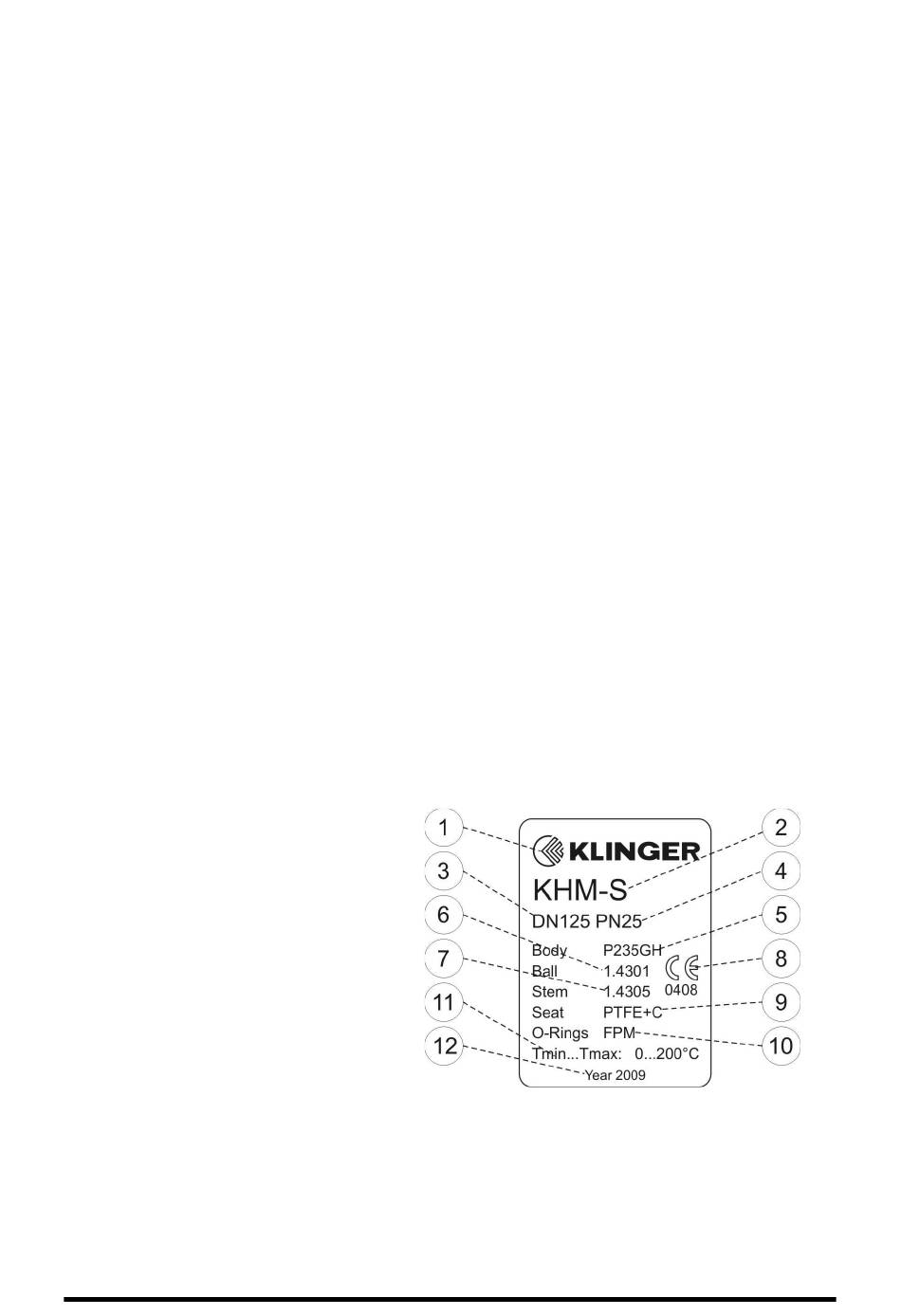

Das Typenschild befindet sich auf dem Hahngehäuse. Es enthält die folgenden Informationen:
1 Hersteller
2 Type
3 Nennweite
4 Druckstufe
5 Gehäusematerial
6 Kugelmaterial
7 Bewegungsbolzen Material
8 CE - Kennzeichen der Zulassungs-
stelle
9 Dichtungsmaterial
10 O-Ring-Material
11 max. zulässige Temperatur
12 Baujahr
Klassifikation der Rohrleitung
entspricht.
wT 2791/10
Seite 3
