KLINGER KHM Installations- Und Wartungsanleitung

Kugelhahn einteilig verschweißte ausführung, dn 15 – 300
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

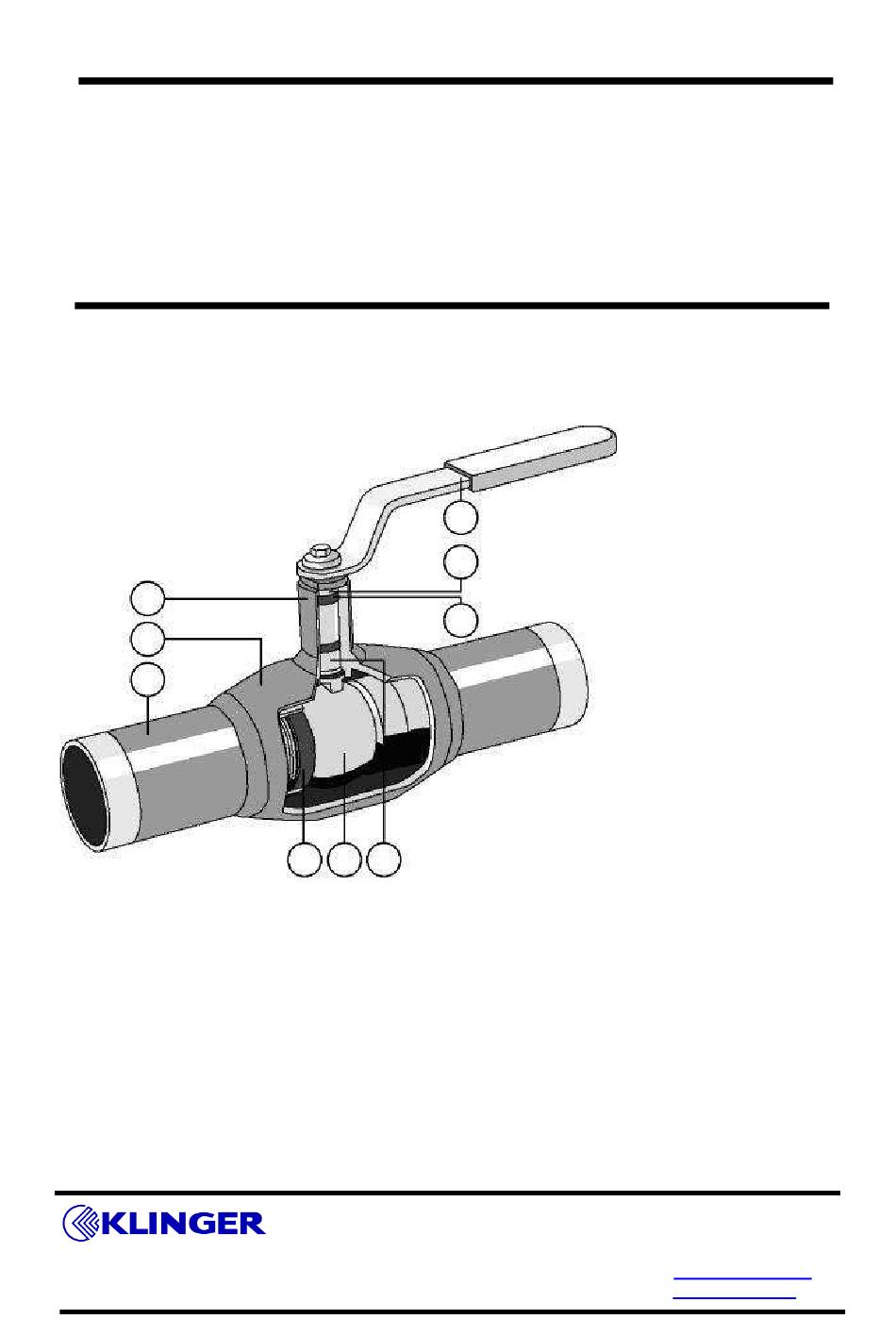

Installations- und Wartungsanleitung für
einteilig verschweißte Ausführung, DN 15 – 300
2
1
6
Fluid Control GmbH
Am Kanal 8-10
A-2352 Gumpoldskirchen / ÖSTERREICH
KLINGER
KHM - Kugelhahn
7
9
8
5
3
4
1
Gehäuse
2
Schaltwelle
3
Kugel
4
Bewegungsbolzen
5
Kugeldichtungen
6
Verlängerungsrohr
7
Handgriff
8
O-Ring
9
Büchse
Ausgabe: 03/2010
Telefon:+43(0) 2252 / 600 0
Telefax:+43(0) 2252 / 600 - 100
E-Mail:
office@klinger.kfc.at
WEB:
www.klinger.kfc.at

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KLINGER KHM

Inhaltszusammenfassung für KLINGER KHM

  • Seite 1 Installations- und Wartungsanleitung für KLINGER KHM - Kugelhahn einteilig verschweißte Ausführung, DN 15 – 300 Gehäuse Schaltwelle Kugel Bewegungsbolzen Kugeldichtungen Verlängerungsrohr Handgriff O-Ring Büchse Ausgabe: 03/2010 Telefon:+43(0) 2252 / 600 0 Telefax:+43(0) 2252 / 600 - 100 Fluid Control GmbH E-Mail: office@klinger.kfc.at...

  • Seite 2: Inhaltsverzeichnis

    Schaltwelle zeigt nun entlang der Rohrrichtung. Klinger Fluid Control ist nicht haftbar für Schäden, die durch Fremdkörper oder Verunreinigun- gen verursacht wurden. Klinger Fluid Control ist ebenso wenig haftbar für Schäden, die aus un- sachgemäßem Umgang oder Lieferung entstehen.

  • Seite 3: Vorsichtsmaßnahmen Und Hinweise

    2791/10 Seite 3 2. Vorsichtsmaßnahmen und Hinweise Vor der Handhabung und dem Betrieb der Klinger Kugelhähne sollten Sie diese An- weisungen gründlich durchlesen und verstehen: • Überprüfen Sie die Eignung des Kugelhahns für die jeweilige Anwendung und das Medium.

  • Seite 4: Transport Und Lagerung Des Kugelhahns

    Verwenden Sie geeignetes Hebematerial für den Transport von großen Hähnen. Es ist unter- sagt, den Kugelhahn an seinem Antrieb oder Schaltwelle anzuheben. Sofern notwendig können Sie das Gewicht des Kugelhahns bei Klinger Fluid Control erfragen. Installation und Verschweißen mit dem Rohr Vor der Installation des Kugelhahns muss die Rohrleitung gründlich gereinigt werden, um Schäden...

  • Seite 5: Schweißen

    wT 2791/10 Seite 5 5.1 Schweißen Der Gebrauch von elektrischen Schweißgeräten (TIG, MIG) wird empfohlen. Kugelhähne ab Nennweite DN 125 und größer müssen durch Elektroschweißen mit dem Rohr ver- bunden werden. SCHWEISSEN Überhitzen Sie den Kugelhahn nicht. Kühlen Sie den Kugelhahn während der Schweißarbeiten. Verwenden Sie nasse Tücher, um die Dichtelemente im Durchgang während der Schweißarbei- ten vor übermäßiger Hitze zu schützen.

  • Seite 6: Wartung

    Folgen Sie den Anweisungen, wenn Sie die O-Ringe austauschen. Achten Sie auf alle beson- deren Vorkommnisse und kontaktieren Sie gegebenenfalls den Hersteller. Die Anweisungen finden Sie im Internet auf www.klinger.kfc.at oder direkt beim Hersteller. 7.1 Montage/Demontage des Kugelhahns mit Handgetriebe ACHTUNG! Das Handgetriebe oder der Automatischer Antrieb dürfen nicht entfernt oder ausgebaut werden, so-...

  • Seite 7: Die Einstellung/Montage Des Handantriebs

    wT 2791/10 Seite 7 5. Setzen Sie die Bolzen des Antriebs ein und ziehen Sie sie fest. 7.1.1 Die Einstellung/Montage des Handantriebs Drehen Sie den Handgriff / das Handrad in die geöffnete Position. Drehen Sie den Griff in die geöffnete Position. Reinigen Sie den Bewegungsbolzen (am An- trieb) und die Büchse.

  • Seite 8: Montage/Demontage Für Hand- Und Elektroantriebe (Auma)

    wT 2791/10 Seite 8 7.2 Montage/Demontage für Hand- und Elektroantriebe (Auma) ACHTUNG Der Handantrieb oder Elektroantrieb dürfen nicht ausgebaut oder entfernt werden, wenn der Kugelhahn unter Druck steht! Die Verwendung von speziellen Werkzeugen zum Ausbau von Antrieben wird empfohlen. Drehen Sie den Hahn vor dem Ausbau des Antriebs in die geöffnete Position. Schalten Sie den Strom für den Antrieb aus.

  • Seite 9: Montage/Demontage Für Pneumatische Antriebe

    wT 2791/10 Seite 9 schlossene Positionierer/Begrenzer in der richtigen Position ist. Stellen Sie den Strom für den elektrischen Antrieb wieder an und installieren Sie die Begren- zungsschalter und Drehmomentschalter gemäß den Anweisungen von AUMA. Montage/Demontage für pneumatische Antriebe ACHTUNG! Der Handantrieb und pneumatische Antrieb darf nicht ausgebaut oder entfernt werden, wenn der Hahn unter Druck steht.

  • Seite 10: Tabelle Der Kv-Werte

    wT 2791/10 Seite 10 9. Tabelle der Kv-Werte Kv-Werte bei vollständig geöffnetem Kugelhahn: Kugelhähne mit reduziertem Durchgang 1150 1750 3200 4600 Kugelhähne mit vollem Durchgang 1150 1750 3200 4600 9600 1 0 . Materialien Kugelhähne aus Stahl (blau) Beschreibung Material Stahl, EN 10217-2 Gehäuse P235GH (1.0345)
