Schnittstellen
Schlüsselschalter
Mithilfe des Schlüsselschalters haben Sie die Möglichkeit, das Gerät in Abhängigkeit des
Betriebszustandes des Staplers an- und auszuschalten:
Startet der Staplerfahrer den Stapler, fährt das Gerät automatisch hoch.
•
Schaltet der Staplerfahrer den Stapler aus, fährt das Gerät automatisch herunter.
•
Dieses Verhalten wird durch eine Veränderung der Steuerspannung am Eingang des
Schlüsselschalters gesteuert. Das Anlegen einer Steuerspannung am Eingang des Schlüsselschalters
startet das Gerät. Fällt die Spannung weg, schaltet das Gerät aus.
Die Steuerspannung kann zwischen 9 und 60 V liegen; typischerweise wird die Bordnetzspannung
geschaltet. Als Steuerspannung kann beispielsweise die geschaltete Zündung (IG – ignition),
Klemme 15, verwendet werden.
Mit dem Softwaretool CamuU lassen sich eventuell gewünschte Verzögerungszeiten einstellen
(bspw. 5 Minuten nachdem der Staplerfahrer den Stapler ausgeschaltet hat, fährt das Gerät
automatisch herunter). Zudem lässt sich mit CamuU die Polarität der Steuerspannung
konfigurieren.
Die Voreinstellung (Lieferzustand) sieht diesen Steuereingang nicht vor – der Steuereingang ist
dementsprechend mithilfe des CamuU ein- und ausschaltbar.
4.2 Rechtes Kabelfach

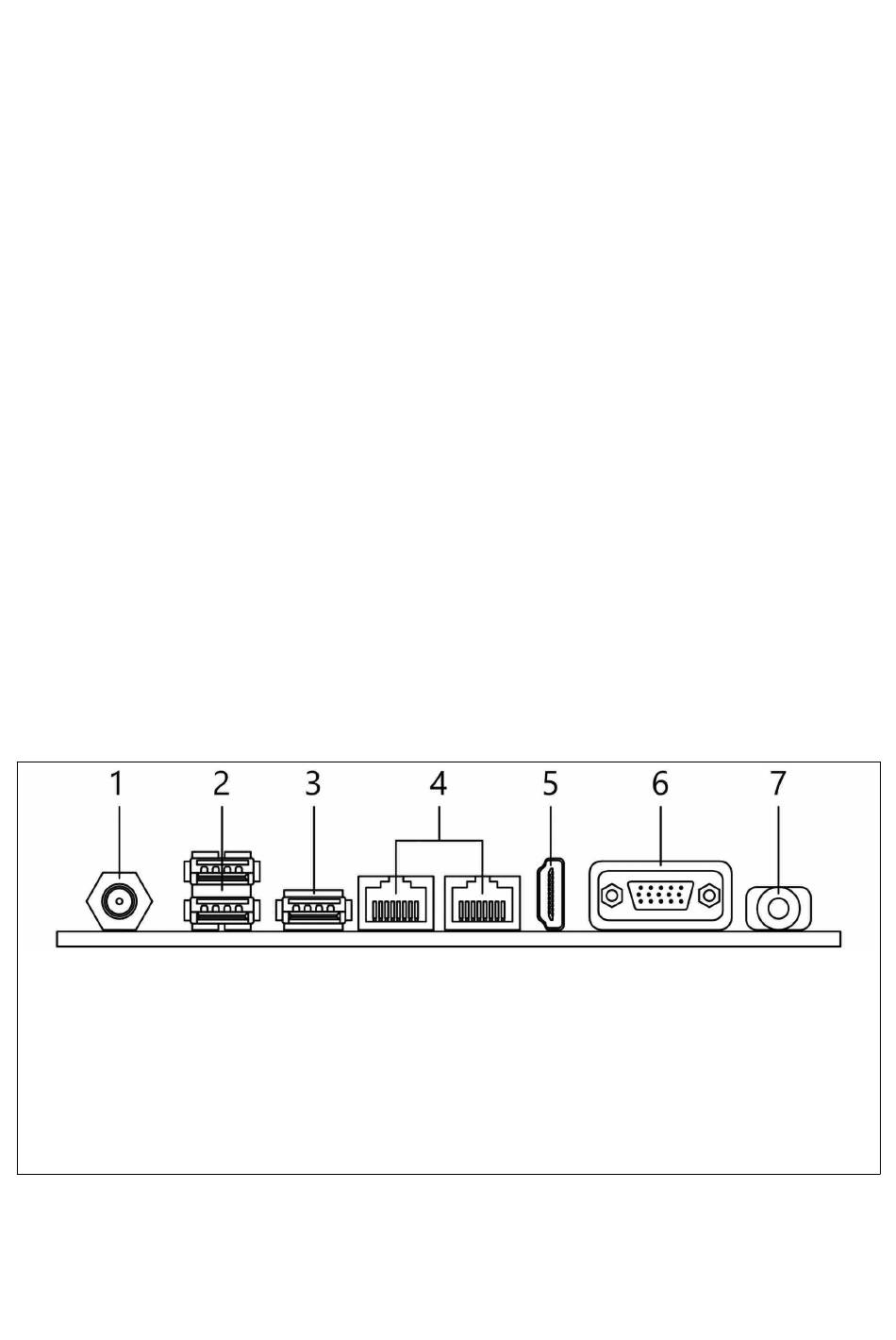

Abbildung 8: Schnittstellen rechtes Kabelfach
1 = 12V DC-Stromanschluss
2 = USB 2.0 Anschlüsse
3 = USB 3.0 Anschluss
4 = 1 GBit Ethernet Anschluss
5 = HDMI Anschluss (nicht verfügbar)
6 = Video Graphics Adapter (VGA) Anschluss
7 = Audio: Line-out Anschluss
4.2.1 12V DC-Stromanschluss
An diesem Gleichstrom-Anschluss liegen 12V an. Sie können hier maximal 0,2 A entnehmen.
