Schnittstellen
4.1.2 COM1

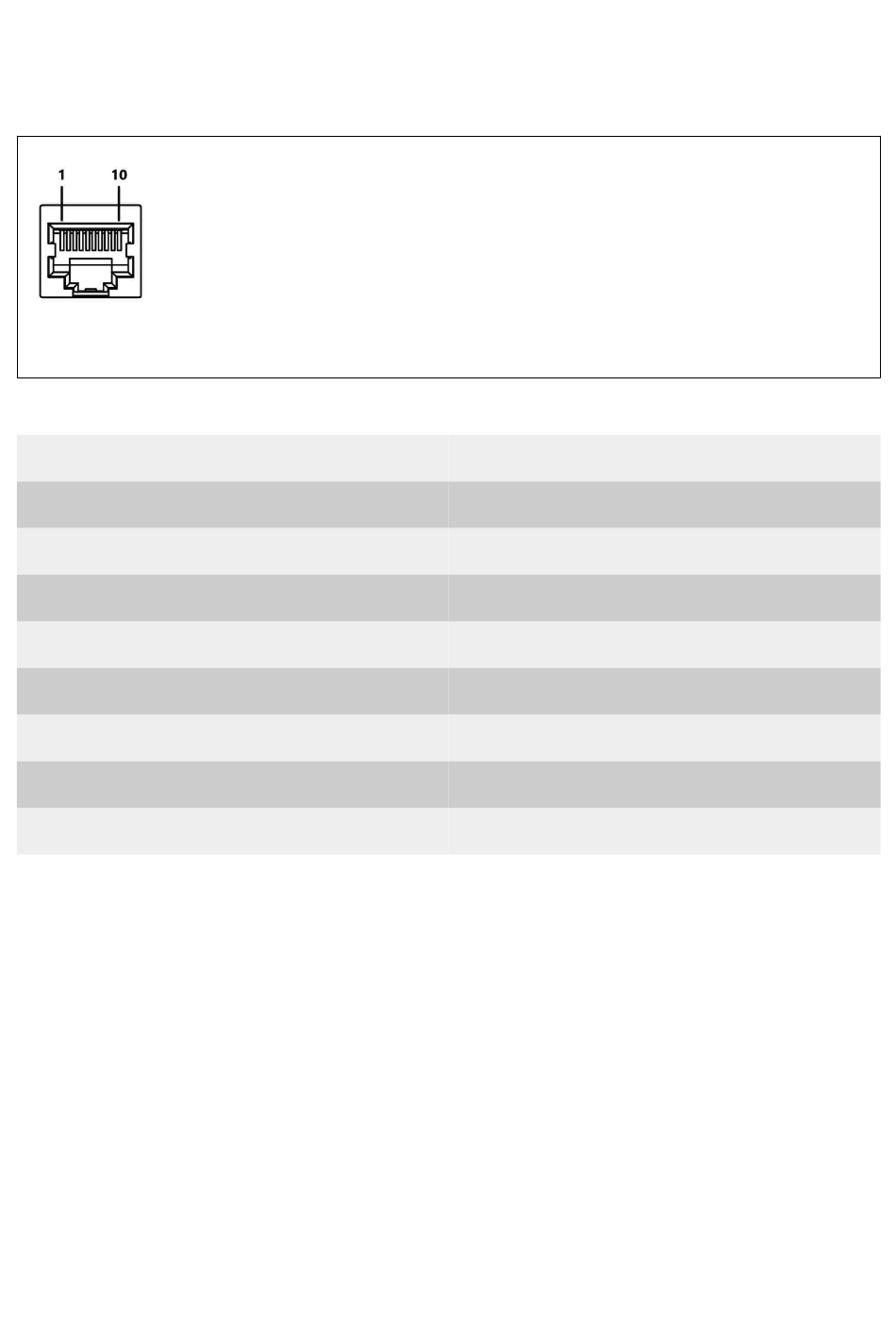

Abbildung 5: Pin Kennzeichnung COM1
Von RJ-45
6
5
9
7
2
3
8
1
Tabelle 2: Pin-Signale COM1
Diese Schnittstelle ist optional auch als RS-422 oder RS-485 zu erhalten. Zudem ist optional ein
Adapterkabel auf die Schnittstelle SUB-D 9-polig erhältlich.
Voreingestellte Parameter:
RS-232
•
V24 Pegel
•
RI = +5v gesichert, max. 0,5 A
•
Seite 18
Signal
RxD
TxD
DTR
SG
DSR
RTS
CTS
RI
GAI Datenfunksysteme GmbH
